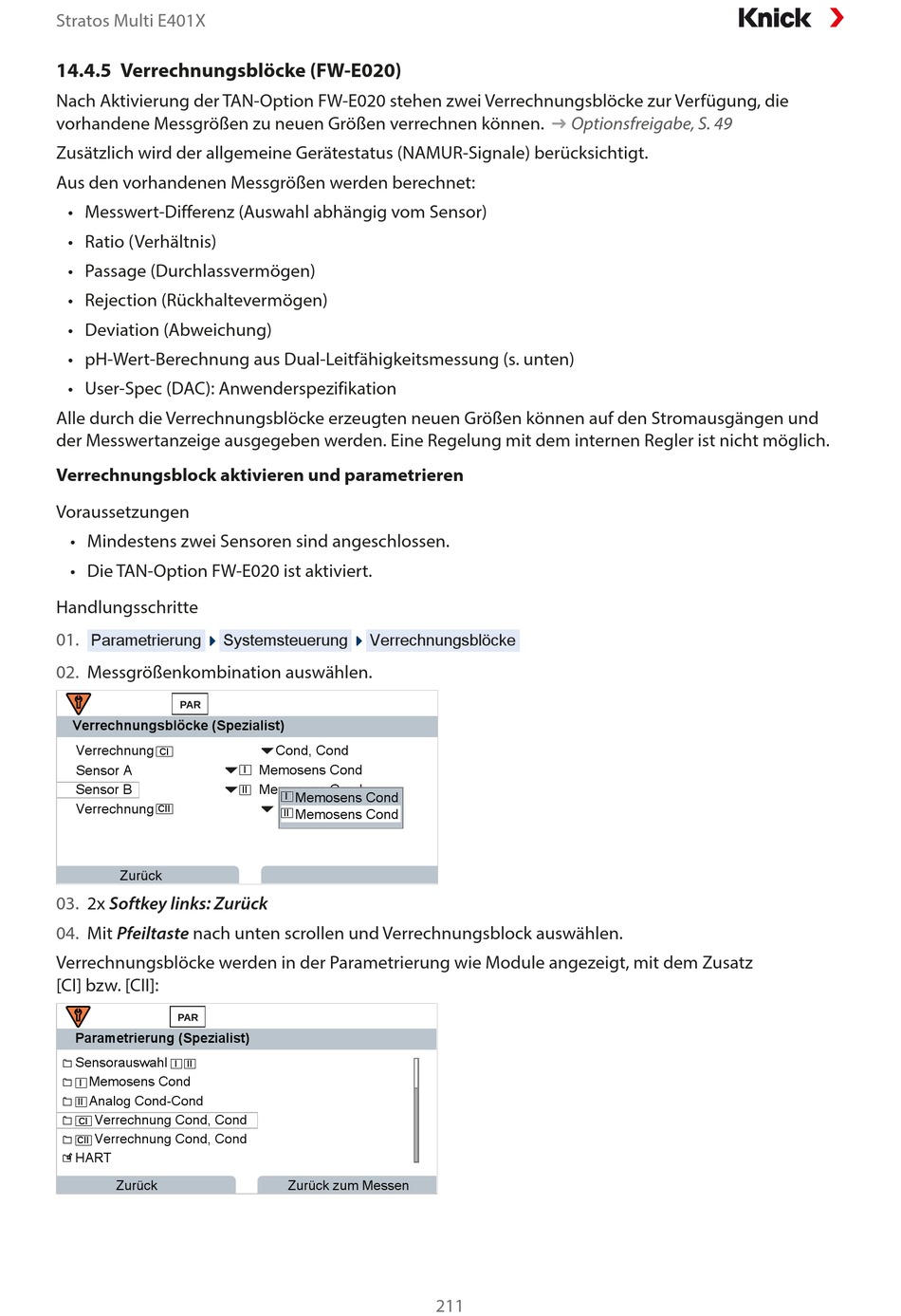

14.4.5 Verrechnungsblöcke (FW-E020)
Nach Aktivierung der TAN-Option FW-E020 stehen zwei Verrechnungsblöcke zur Verfügung, die
vorhandene Messgrößen zu neuen Größen verrechnen können.
Zusätzlich wird der allgemeine Gerätestatus (NAMUR-Signale) berücksichtigt.
Aus den vorhandenen Messgrößen werden berechnet:
• Messwert-Differenz (Auswahl abhängig vom Sensor)
• Ratio (Verhältnis)
• Passage (Durchlassvermögen)
• Rejection (Rückhaltevermögen)
• Deviation (Abweichung)
• pH-Wert-Berechnung aus Dual-Leitfähigkeitsmessung (s. unten)
• User-Spec (DAC): Anwenderspezifikation
Alle durch die Verrechnungsblöcke erzeugten neuen Größen können auf den Stromausgängen und
der Messwertanzeige ausgegeben werden. Eine Regelung mit dem internen Regler ist nicht möglich.
Verrechnungsblock aktivieren und parametrieren
Voraussetzungen
• Mindestens zwei Sensoren sind angeschlossen.
• Die TAN-Option FW-E020 ist aktiviert.
Handlungsschritte
01.
Parametrierung
Systemsteuerung
02.
Messgrößenkombination auswählen.
Verrechnungsblöcke (Spezialist)
Verrechnung
CI
Sensor A
Sensor B
Verrechnung
CII
Zurück
03.
2x Softkey links: Zurück
04.
Mit Pfeiltaste nach unten scrollen und Verrechnungsblock auswählen.
Verrechnungsblöcke werden in der Parametrierung wie Module angezeigt, mit dem Zusatz
[CI] bzw. [CII]:
Parametrierung (Spezialist)
Sensorauswahl
I
II
Memosens Cond
I
Analog Cond-Cond
II
Verrechnung Cond, Cond
CI
Verrechnung Cond, Cond
CII
HART
Zurück
Verrechnungsblöcke
Cond, Cond
Memosens Cond
I
Memosens Cond
II
I
Memosens Cond
II
Memosens Cond
Zurück zum Messen
Optionsfreigabe, S. 49
➜
