SmartMedia-Card einsetzen

Hinweis zum Einsetzen der SmartMedia-Card
Vermeiden Sie elektrostatische Aufladung!
Zum Einsetzen und Wechseln der SmartMedia-Card wird das Gerät geöffnet.
Die Hilfsenergie kann eingeschaltet bleiben. Beim Schließen des Gerätes auf
saubere, anliegende Dichtung achten.
Warnung!
Nicht in den Klemmenraum fassen, dort können berührungsge-
fährliche Spannungen vorhanden sein!
Einsetzen der SmartMedia-Card

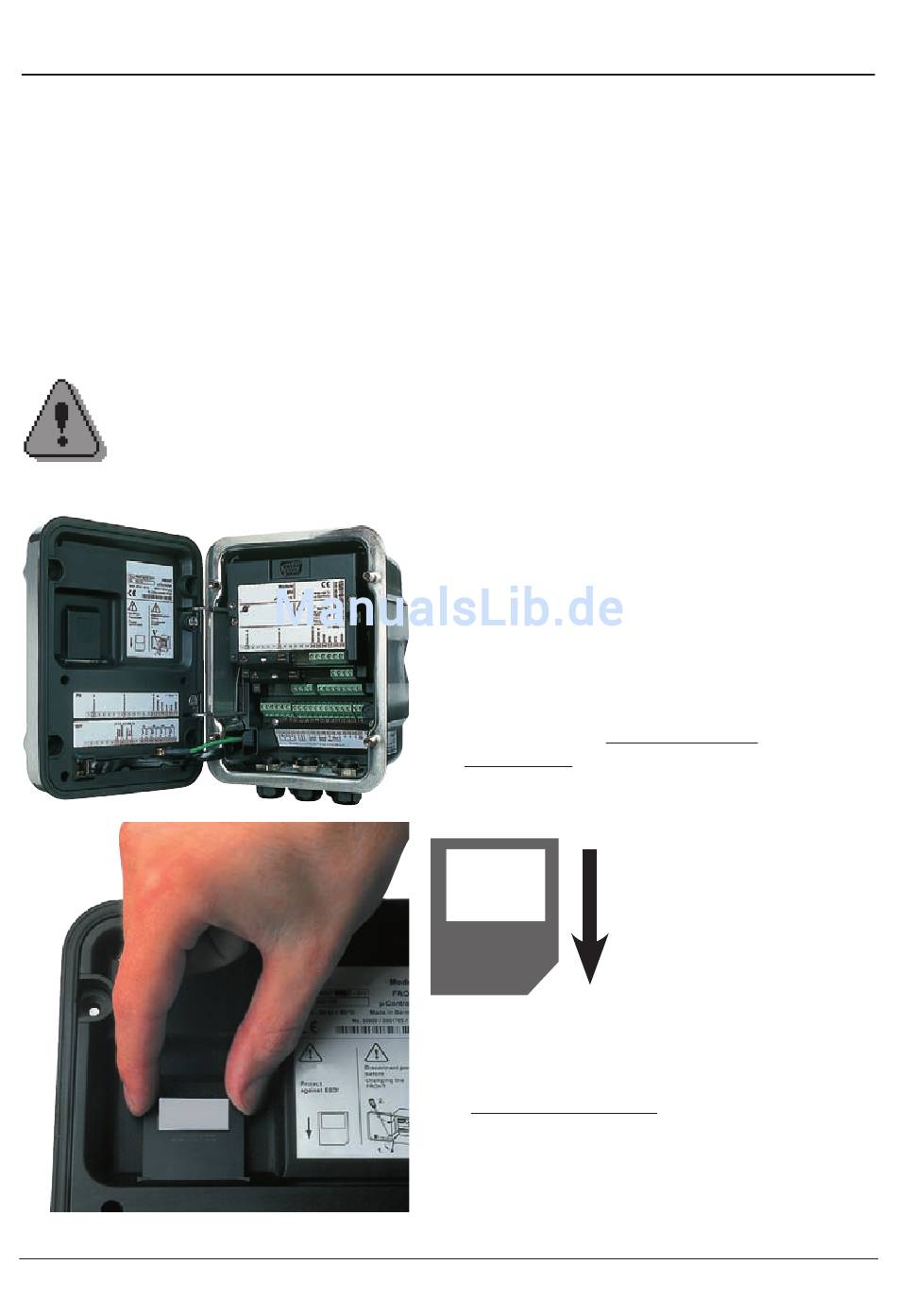

1. Öffnen des Gerätes
• Frontseitige Schrauben (4x) lösen
• Modul FRONT nach links aufklappen
(innenliegendes Schwenkscharnier)
• Der Schlitz zum Einführen der SmartMedia-Card
befindet sich auf der Innenseite des Moduls
FRONT
2. SmartMedia-Card einsetzen
• SmartMedia-Card ohne Berühren der
Kontaktfläche aus der Verpackung nehmen
• Karte in den Schlitz an der Innenseite des
Moduls FRONT einführen
3. SmartMedia-Card entnehmen
• Um Datenverlust zu vermeiden, bitte zunächst das
Menü Wartung aufrufen.
• "Speicherkarte schließen" beendet den Software-
Zugriff auf die SmartMedia-Card. Die Karte kann
anschließend entnommen werden.
SmartMedia-Card
einführen:
Das Schild zeigt zum
Betrachter
