Stratos Multi E401X

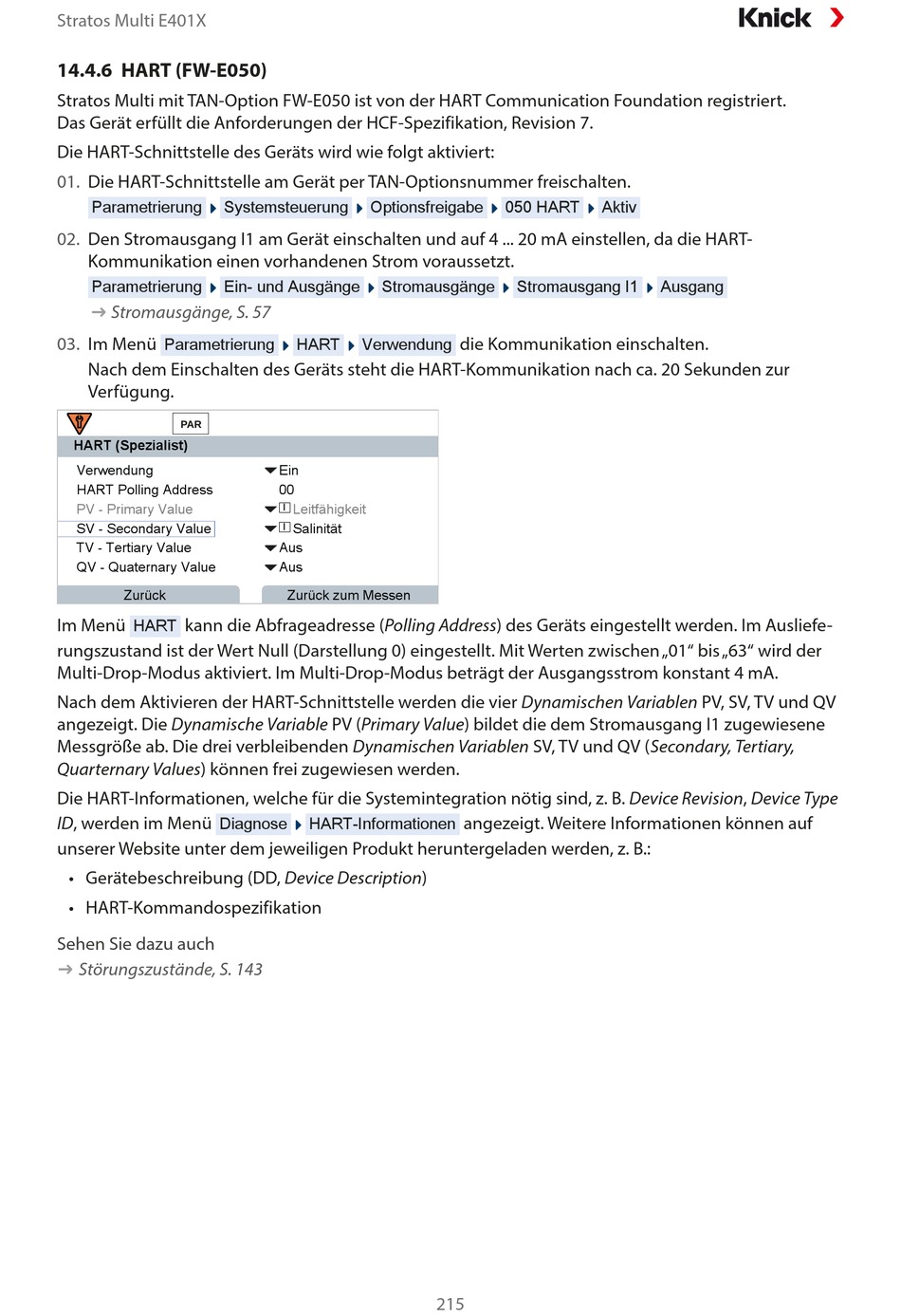

14.4.6 HART (FW-E050)
Stratos Multi mit TAN-Option FW-E050 ist von der HART Communication Foundation registriert.
Das Gerät erfüllt die Anforderungen der HCF-Spezifikation, Revision 7.
Die HART-Schnittstelle des Geräts wird wie folgt aktiviert:
01.
Die HART-Schnittstelle am Gerät per TAN-Optionsnummer freischalten.
Parametrierung
Systemsteuerung
02.
Den Stromausgang I1 am Gerät einschalten und auf 4 ... 20 mA einstellen, da die HART-
Kommunikation einen vorhandenen Strom voraussetzt.
Parametrierung
Ein- und Ausgänge
Stromausgänge, S. 57
➜
03.
Im Menü
Parametrierung
Nach dem Einschalten des Geräts steht die HART-Kommunikation nach ca. 20 Sekunden zur
Verfügung.
HART (Spezialist)
Verwendung
HART Polling Address
PV - Primary Value
SV - Secondary Value
TV - Tertiary Value
QV - Quaternary Value
Zurück
Im Menü
kann die Abfrageadresse (Polling Address) des Geräts eingestellt werden. Im Ausliefe-
HART
rungszustand ist der Wert Null (Darstellung 0) eingestellt. Mit Werten zwischen „01" bis „63" wird der
Multi-Drop-Modus aktiviert. Im Multi-Drop-Modus beträgt der Ausgangsstrom konstant 4 mA.
Nach dem Aktivieren der HART-Schnittstelle werden die vier Dynamischen Variablen PV, SV, TV und QV
angezeigt. Die Dynamische Variable PV (Primary Value) bildet die dem Stromausgang I1 zugewiesene
Messgröße ab. Die drei verbleibenden Dynamischen Variablen SV, TV und QV (Secondary, Tertiary,
Quarternary Values) können frei zugewiesen werden.
Die HART-Informationen, welche für die Systemintegration nötig sind, z. B. Device Revision, Device Type
ID, werden im Menü
Diagnose
unserer Website unter dem jeweiligen Produkt heruntergeladen werden, z. B.:
• Gerätebeschreibung (DD, Device Description)
• HART-Kommandospezifikation
Sehen Sie dazu auch
Störungszustände, S. 143
➜
Optionsfreigabe
Stromausgänge
HART
Verwendung
Ein
00
I
Leitfähigkeit
I
Salinität
Aus
Aus
Zurück zum Messen
HART-Informationen
215
050 HART
Aktiv
Stromausgang I1
die Kommunikation einschalten.
angezeigt. Weitere Informationen können auf
Ausgang
