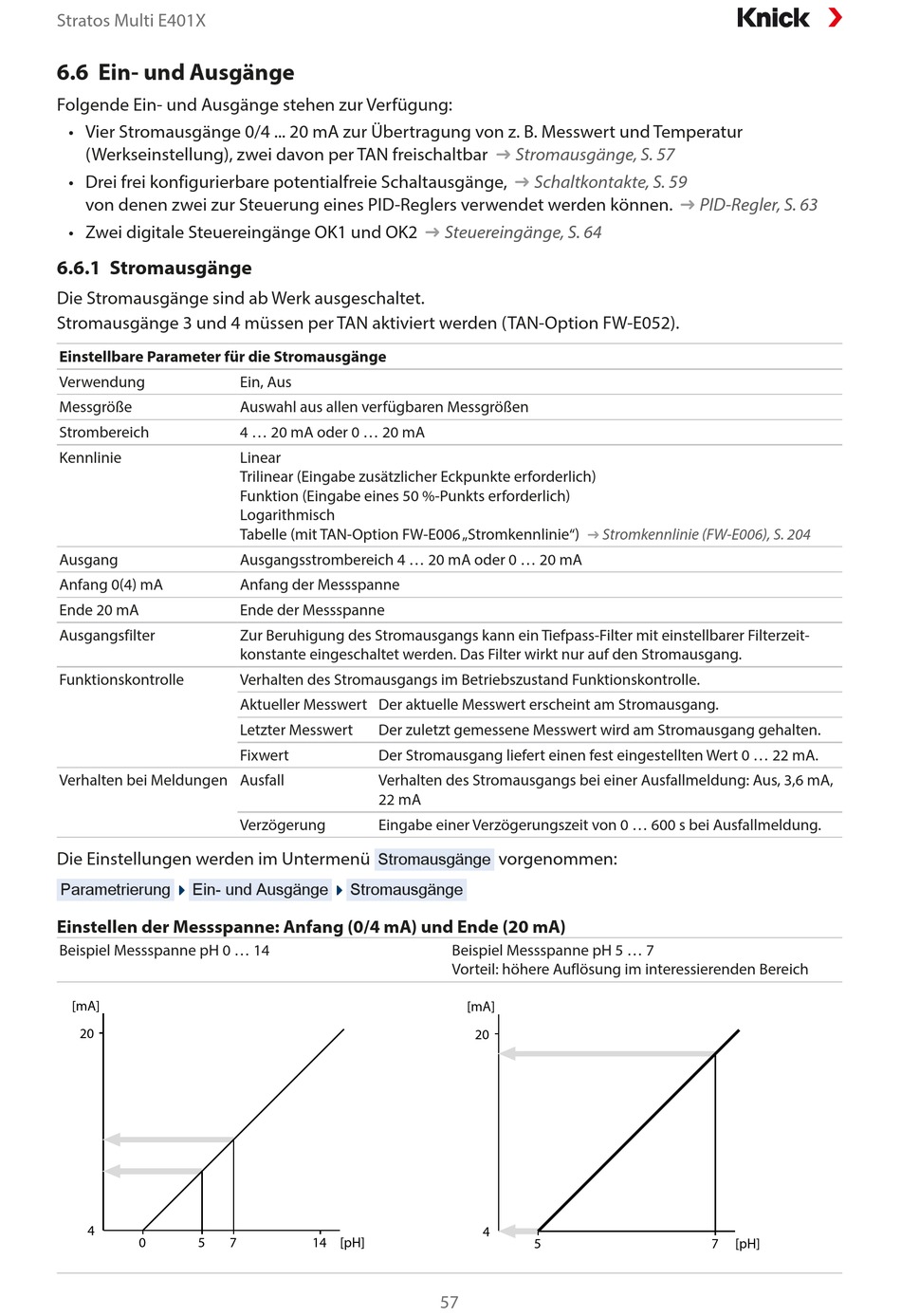

Stratos Multi E401X
6.6 Ein- und Ausgänge
Folgende Ein- und Ausgänge stehen zur Verfügung:
• Vier Stromausgänge 0/4 ... 20 mA zur Übertragung von z. B. Messwert und Temperatur
(Werkseinstellung), zwei davon per TAN freischaltbar
• Drei frei konfigurierbare potentialfreie Schaltausgänge,
von denen zwei zur Steuerung eines PID-Reglers verwendet werden können.
• Zwei digitale Steuereingänge OK1 und OK2
6.6.1 Stromausgänge
Die Stromausgänge sind ab Werk ausgeschaltet.
Stromausgänge 3 und 4 müssen per TAN aktiviert werden (TAN-Option FW-E052).
Einstellbare Parameter für die Stromausgänge
Verwendung
Messgröße
Strombereich
Kennlinie
Ausgang
Anfang 0(4) mA
Ende 20 mA
Ausgangsfilter
Funktionskontrolle
Verhalten bei Meldungen Ausfall
Die Einstellungen werden im Untermenü
Parametrierung
Ein- und Ausgänge
Einstellen der Messspanne: Anfang (0/4 mA) und Ende (20 mA)
Beispiel Messspanne pH 0 ... 14
[mA]
20
4
0
5
Ein, Aus
Auswahl aus allen verfügbaren Messgrößen
4 ... 20 mA oder 0 ... 20 mA
Linear
Trilinear (Eingabe zusätzlicher Eckpunkte erforderlich)
Funktion (Eingabe eines 50 %-Punkts erforderlich)
Logarithmisch
Tabelle (mit TAN-Option FW-E006 „Stromkennlinie")
Ausgangsstrombereich 4 ... 20 mA oder 0 ... 20 mA
Anfang der Messspanne
Ende der Messspanne
Zur Beruhigung des Stromausgangs kann ein Tiefpass-Filter mit einstellbarer Filterzeit-
konstante eingeschaltet werden. Das Filter wirkt nur auf den Stromausgang.
Verhalten des Stromausgangs im Betriebszustand Funktionskontrolle.
Aktueller Messwert Der aktuelle Messwert erscheint am Stromausgang.
Letzter Messwert
Der zuletzt gemessene Messwert wird am Stromausgang gehalten.
Fixwert
Der Stromausgang liefert einen fest eingestellten Wert 0 ... 22 mA.
Verhalten des Stromausgangs bei einer Ausfallmeldung: Aus, 3,6 mA,
22 mA
Verzögerung
Eingabe einer Verzögerungszeit von 0 ... 600 s bei Ausfallmeldung.
Stromausgänge
Stromausgänge
7
14 [pH]
Stromausgänge, S. 57
➜
Schaltkontakte, S. 59
➜
Steuereingänge, S. 64
➜
➜
vorgenommen:
Beispiel Messspanne pH 5 ... 7
Vorteil: höhere Auflösung im interessierenden Bereich
[mA]
20
4
5
57
PID-Regler, S. 63
➜
Stromkennlinie (FW-E006), S. 204
7
[pH]
