Stratos Multi E401X
3.2 Anschlüsse

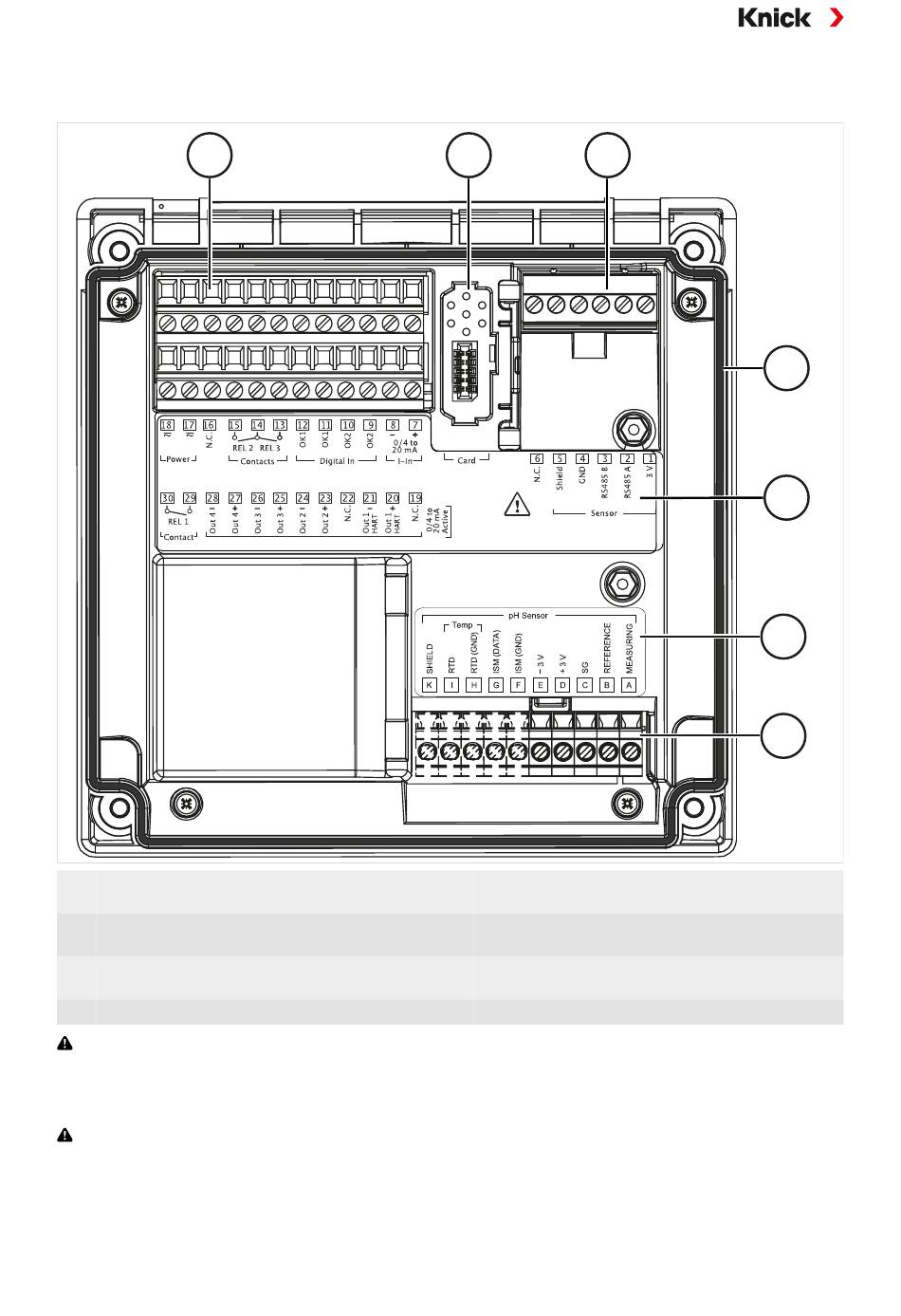

Rückseite der Fronteinheit
1
1 Klemmen für Eingänge, Ausgänge, Schaltkontakte,
Hilfsenergie
2 Steckplatz für die Speicherkarte; Installationsanleitung
zur Speicherkarte beachten!
3 RS-485-Schnittstelle: Sensoranschluss für Memosens-
oder digitale Sensoren
4 Umlaufende Dichtung
VORSICHT! Möglicher Verlust des angegebenen Dichtheitsgrads. Die umlaufende Dichtung
nicht verunreinigen, nicht beschädigen.
3.3 Elektrische Installation
WARNUNG! Das Gerät hat keinen Netzschalter. In der Anlageninstallation muss eine geeignet
angeordnete und für den Anwender erreichbare Trennvorrichtung für das Gerät vorhanden sein. Die
Trennvorrichtung muss alle nicht-geerdeten, stromführenden Leitungen trennen und so gekennzeich-
net sein, dass das zugehörige Gerät identifiziert werden kann.
Vor Beginn der Installation sicherstellen, dass alle anzuschließenden Leitungen spannungsfrei sind.
2
3
5 Klemmenschild
6 Modulschild für analoge Sensoren; Beispiel für
pH-Modul
7 Modulschacht für Messmodule
27
4
5
6
7
