Stratos Multi E401X
3.4 Sensoranschluss
3.4.1 Anschluss Memosens-Sensor

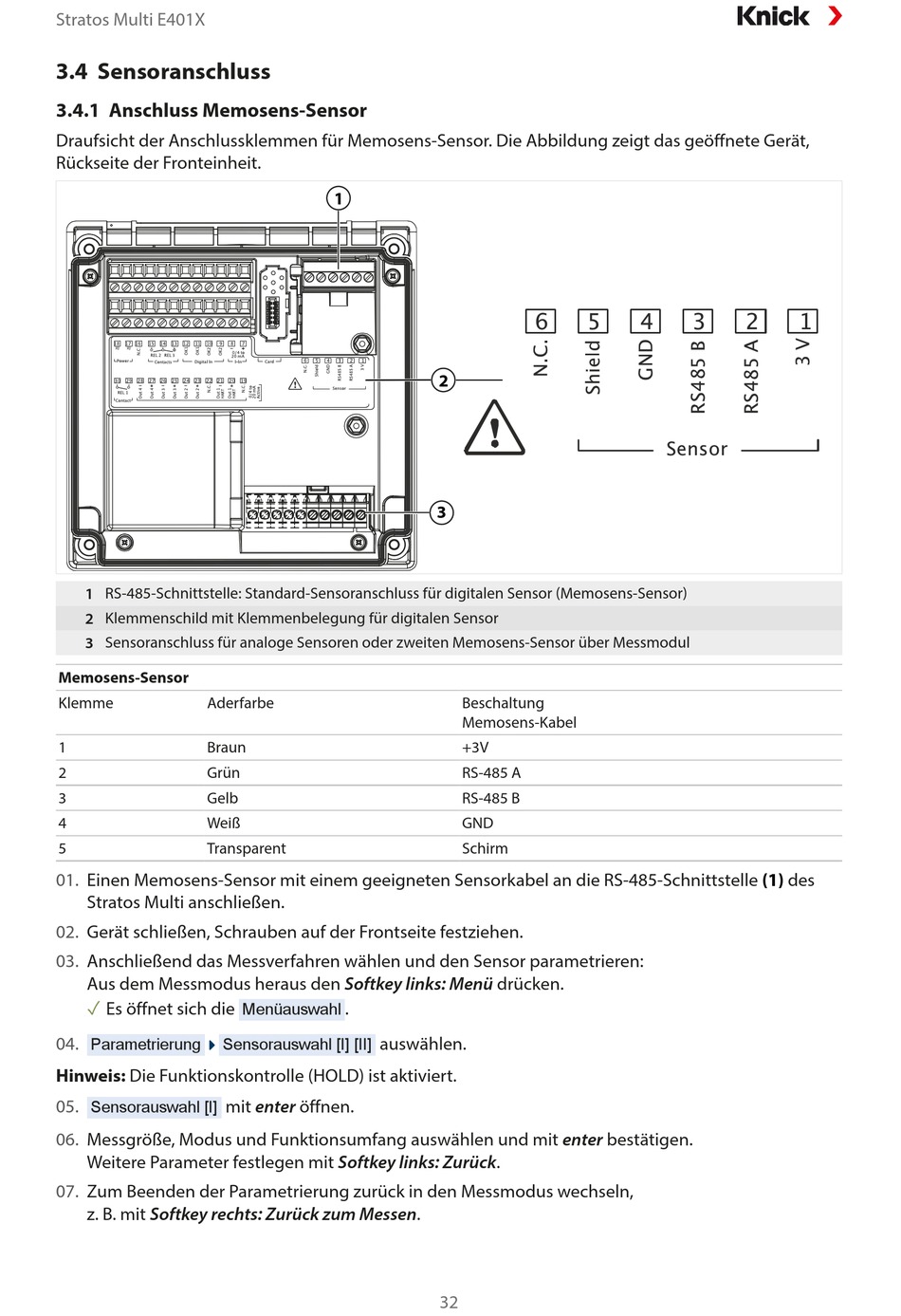

Draufsicht der Anschlussklemmen für Memosens-Sensor. Die Abbildung zeigt das geöffnete Gerät,
Rückseite der Fronteinheit.
1 RS-485-Schnittstelle: Standard-Sensoranschluss für digitalen Sensor (Memosens-Sensor)
2 Klemmenschild mit Klemmenbelegung für digitalen Sensor
3 Sensoranschluss für analoge Sensoren oder zweiten Memosens-Sensor über Messmodul
Memosens-Sensor
Klemme
Aderfarbe
1
Braun
2
Grün
3
Gelb
4
Weiß
5
Transparent
01.
Einen Memosens-Sensor mit einem geeigneten Sensorkabel an die
Stratos Multi anschließen.
02.
Gerät schließen, Schrauben auf der Frontseite festziehen.
03.
Anschließend das Messverfahren wählen und den Sensor parametrieren:
Aus dem Messmodus heraus den Softkey links: Menü drücken.
Es öffnet sich die
✓
04.
Parametrierung
Sensorauswahl [I] [II]
Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert.
05.
mit enter öffnen.
Sensorauswahl [I]
06.
Messgröße, Modus und Funktionsumfang auswählen und mit enter bestätigen.
Weitere Parameter festlegen mit Softkey links: Zurück.
07.
Zum Beenden der Parametrierung zurück in den Messmodus wechseln,
z. B. mit Softkey rechts: Zurück zum Messen.
1
.
Menüauswahl
auswählen.
2
3
Beschaltung
Memosens-Kabel
+3V
RS-485 A
RS-485 B
GND
Schirm
RS-485-Schnittstelle (1)
32
