Stratos Multi E401X
Diagnose
Meldungsliste
Logbuch
Geräteinformationen
HART-Informationen
Messwertrecorder
Gerätetest
Zurück

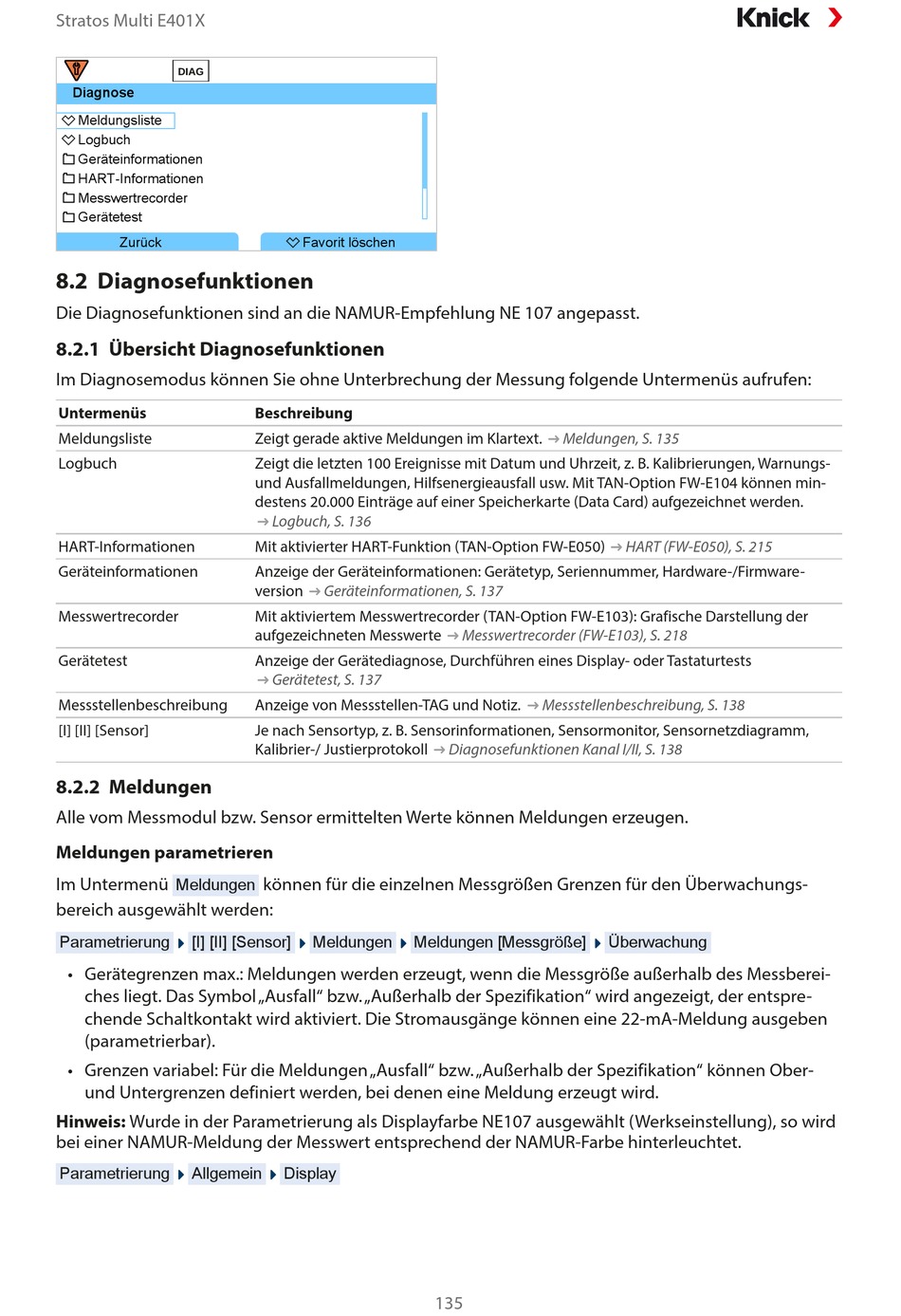

8.2 Diagnosefunktionen
Die Diagnosefunktionen sind an die NAMUR-Empfehlung NE 107 angepasst.
8.2.1 Übersicht Diagnosefunktionen
Im Diagnosemodus können Sie ohne Unterbrechung der Messung folgende Untermenüs aufrufen:
Untermenüs
Meldungsliste
Logbuch
HART-Informationen
Geräteinformationen
Messwertrecorder
Gerätetest
Messstellenbeschreibung
[I] [II] [Sensor]
8.2.2 Meldungen
Alle vom Messmodul bzw. Sensor ermittelten Werte können Meldungen erzeugen.
Meldungen parametrieren
Im Untermenü
Meldungen
bereich ausgewählt werden:
Parametrierung
[I] [II] [Sensor]
• Gerätegrenzen max.: Meldungen werden erzeugt, wenn die Messgröße außerhalb des Messberei-
ches liegt. Das Symbol „Ausfall" bzw. „Außerhalb der Spezifikation" wird angezeigt, der entspre-
chende Schaltkontakt wird aktiviert. Die Stromausgänge können eine 22-mA-Meldung ausgeben
(parametrierbar).
• Grenzen variabel: Für die Meldungen „Ausfall" bzw. „Außerhalb der Spezifikation" können Ober-
und Untergrenzen definiert werden, bei denen eine Meldung erzeugt wird.
Hinweis: Wurde in der Parametrierung als Displayfarbe NE107 ausgewählt (Werkseinstellung), so wird
bei einer NAMUR-Meldung der Messwert entsprechend der NAMUR-Farbe hinterleuchtet.
Parametrierung
Allgemein
Favorit löschen
Beschreibung
Zeigt gerade aktive Meldungen im Klartext.
Zeigt die letzten 100 Ereignisse mit Datum und Uhrzeit, z. B. Kalibrierungen, Warnungs-
und Ausfallmeldungen, Hilfsenergieausfall usw. Mit TAN-Option FW-E104 können min-
destens 20.000 Einträge auf einer Speicherkarte (Data Card) aufgezeichnet werden.
Logbuch, S. 136
➜
Mit aktivierter HART-Funktion (TAN-Option FW-E050)
Anzeige der Geräteinformationen: Gerätetyp, Seriennummer, Hardware-/Firmware-
version
Geräteinformationen, S. 137
➜
Mit aktiviertem Messwertrecorder (TAN-Option FW-E103): Grafische Darstellung der
aufgezeichneten Messwerte
Anzeige der Gerätediagnose, Durchführen eines Display- oder Tastaturtests
Gerätetest, S. 137
➜
Anzeige von Messstellen-TAG und Notiz.
Je nach Sensortyp, z. B. Sensorinformationen, Sensormonitor, Sensornetzdiagramm,
Kalibrier-/ Justierprotokoll
können für die einzelnen Messgrößen Grenzen für den Überwachungs-
Meldungen
Meldungen [Messgröße]
Display
Meldungen, S. 135
➜
Messwertrecorder (FW-E103), S. 218
➜
Messstellenbeschreibung, S. 138
➜
Diagnosefunktionen Kanal I/II, S. 138
➜
135
HART (FW-E050), S. 215
➜
Überwachung
