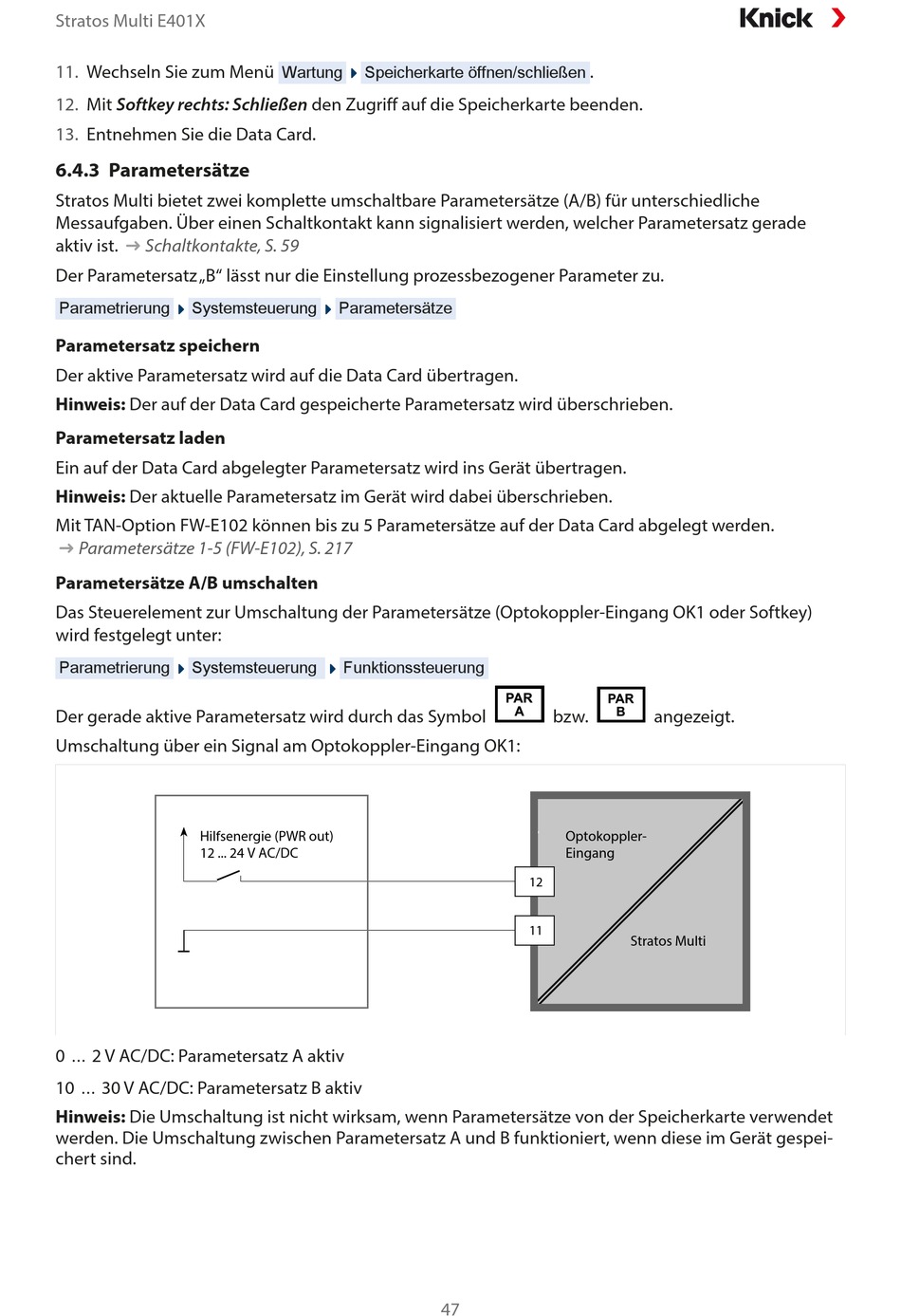

6.4.3 Parametersätze
Stratos Multi bietet zwei komplette umschaltbare Parametersätze (A/B) für unterschiedliche
Messaufgaben. Über einen Schaltkontakt kann signalisiert werden, welcher Parametersatz gerade
aktiv ist.
Schaltkontakte, S. 59
Der Parametersatz „B" lässt nur die Einstellung prozessbezogener Parameter zu.
Parametrierung
Systemsteuerung

Parametersatz speichern

Der aktive Parametersatz wird auf die Data Card übertragen.
Hinweis: Der auf der Data Card gespeicherte Parametersatz wird überschrieben.

Parametersatz laden

Ein auf der Data Card abgelegter Parametersatz wird ins Gerät übertragen.
Hinweis: Der aktuelle Parametersatz im Gerät wird dabei überschrieben.
Mit TAN-Option FW-E102 können bis zu 5 Parametersätze auf der Data Card abgelegt werden.
Parametersätze 1-5 (FW-E102), S. 217
Parametersätze A/B umschalten
Das Steuerelement zur Umschaltung der Parametersätze (Optokoppler-Eingang OK1 oder Softkey)
wird festgelegt unter:
Parametrierung
Systemsteuerung
Der gerade aktive Parametersatz wird durch das Symbol
Umschaltung über ein Signal am Optokoppler-Eingang OK1:
Hilfsenergie (PWR out)
12 ... 24 V AC/DC
0  ...  2 V AC/DC: Parametersatz A aktiv
10  ...  30 V AC/DC: Parametersatz B aktiv
Hinweis: Die Umschaltung ist nicht wirksam, wenn Parametersätze von der Speicherkarte verwendet
werden. Die Umschaltung zwischen Parametersatz A und B funktioniert, wenn diese im Gerät gespei-
chert sind.
Wartung
Speicherkarte öffnen/schließen
Parametersätze
Funktionssteuerung
47
.
bzw.
angezeigt.
Optokoppler-
Eingang
12
11
