Stratos Multi E401X

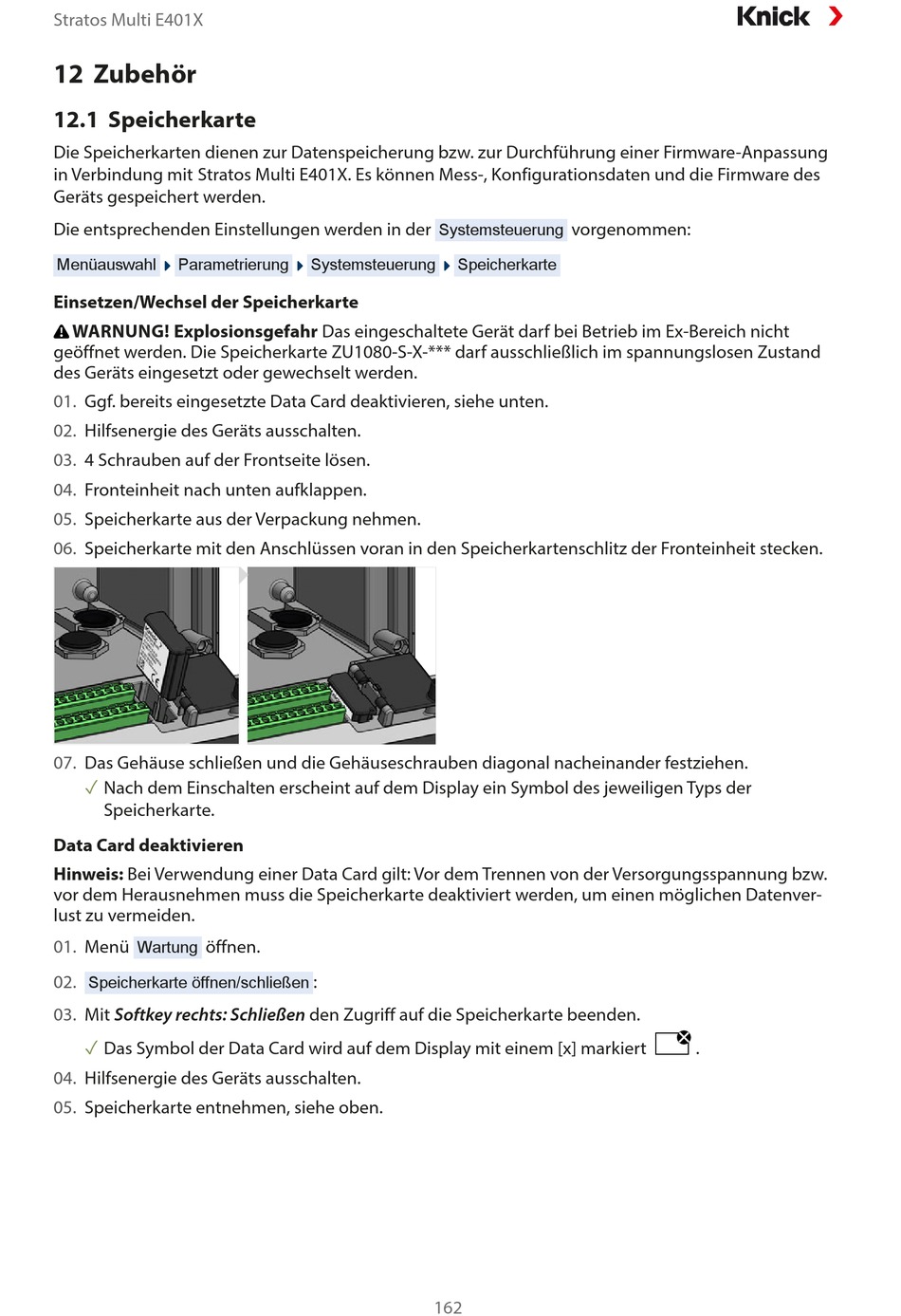

12 Zubehör
12.1 Speicherkarte
Die Speicherkarten dienen zur Datenspeicherung bzw. zur Durchführung einer Firmware-Anpassung
in Verbindung mit Stratos Multi E401X. Es können Mess-, Konfigurationsdaten und die Firmware des
Geräts gespeichert werden.
Die entsprechenden Einstellungen werden in der
Menüauswahl
Parametrierung
Einsetzen/Wechsel der Speicherkarte
WARNUNG! Explosionsgefahr Das eingeschaltete Gerät darf bei Betrieb im Ex-Bereich nicht
geöffnet werden. Die Speicherkarte ZU1080-S-X-*** darf ausschließlich im spannungslosen Zustand
des Geräts eingesetzt oder gewechselt werden.
01.
Ggf. bereits eingesetzte Data Card deaktivieren, siehe unten.
02.
Hilfsenergie des Geräts ausschalten.
03.
4 Schrauben auf der Frontseite lösen.
04.
Fronteinheit nach unten aufklappen.
05.
Speicherkarte aus der Verpackung nehmen.
06.
Speicherkarte mit den Anschlüssen voran in den Speicherkartenschlitz der Fronteinheit stecken.
07.
Das Gehäuse schließen und die Gehäuseschrauben diagonal nacheinander festziehen.
✓
Nach dem Einschalten erscheint auf dem Display ein Symbol des jeweiligen Typs der
Speicherkarte.
Data Card deaktivieren
Hinweis: Bei Verwendung einer Data Card gilt: Vor dem Trennen von der Versorgungsspannung bzw.
vor dem Herausnehmen muss die Speicherkarte deaktiviert werden, um einen möglichen Datenver-
lust zu vermeiden.
01.
Menü
öffnen.
Wartung
02.
Speicherkarte öffnen/schließen
03.
Mit Softkey rechts: Schließen den Zugriff auf die Speicherkarte beenden.
Das Symbol der Data Card wird auf dem Display mit einem [x] markiert
✓
04.
Hilfsenergie des Geräts ausschalten.
05.
Speicherkarte entnehmen, siehe oben.
Systemsteuerung
Systemsteuerung
Speicherkarte
:
162
vorgenommen:
.
