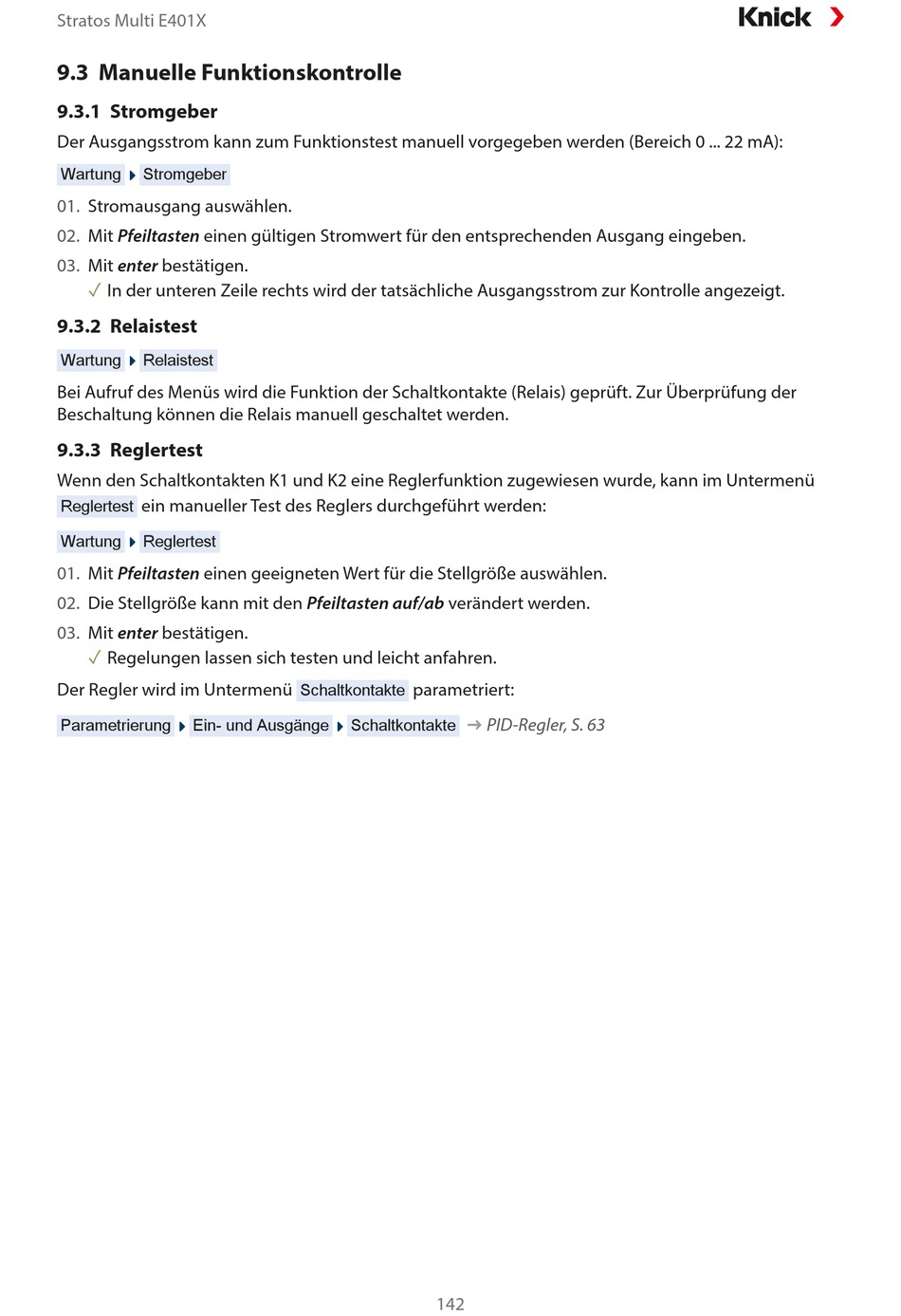

Stratos Multi E401X
9.3 Manuelle Funktionskontrolle
9.3.1 Stromgeber
Der Ausgangsstrom kann zum Funktionstest manuell vorgegeben werden (Bereich 0 ... 22 mA):
Wartung
Stromgeber
01.
Stromausgang auswählen.
02.
Mit Pfeiltasten einen gültigen Stromwert für den entsprechenden Ausgang eingeben.
03.
Mit enter bestätigen.
In der unteren Zeile rechts wird der tatsächliche Ausgangsstrom zur Kontrolle angezeigt.
✓
9.3.2 Relaistest
Wartung
Relaistest
Bei Aufruf des Menüs wird die Funktion der Schaltkontakte (Relais) geprüft. Zur Überprüfung der
Beschaltung können die Relais manuell geschaltet werden.
9.3.3 Reglertest
Wenn den Schaltkontakten K1 und K2 eine Reglerfunktion zugewiesen wurde, kann im Untermenü
ein manueller Test des Reglers durchgeführt werden:
Reglertest
Wartung
Reglertest
01.
Mit Pfeiltasten einen geeigneten Wert für die Stellgröße auswählen.
02.
Die Stellgröße kann mit den Pfeiltasten auf/ab verändert werden.
03.
Mit enter bestätigen.
Regelungen lassen sich testen und leicht anfahren.
✓
Der Regler wird im Untermenü
Parametrierung
Ein- und Ausgänge
parametriert:
Schaltkontakte
➜
Schaltkontakte
142
PID-Regler, S. 63
