Stratos Multi E401X

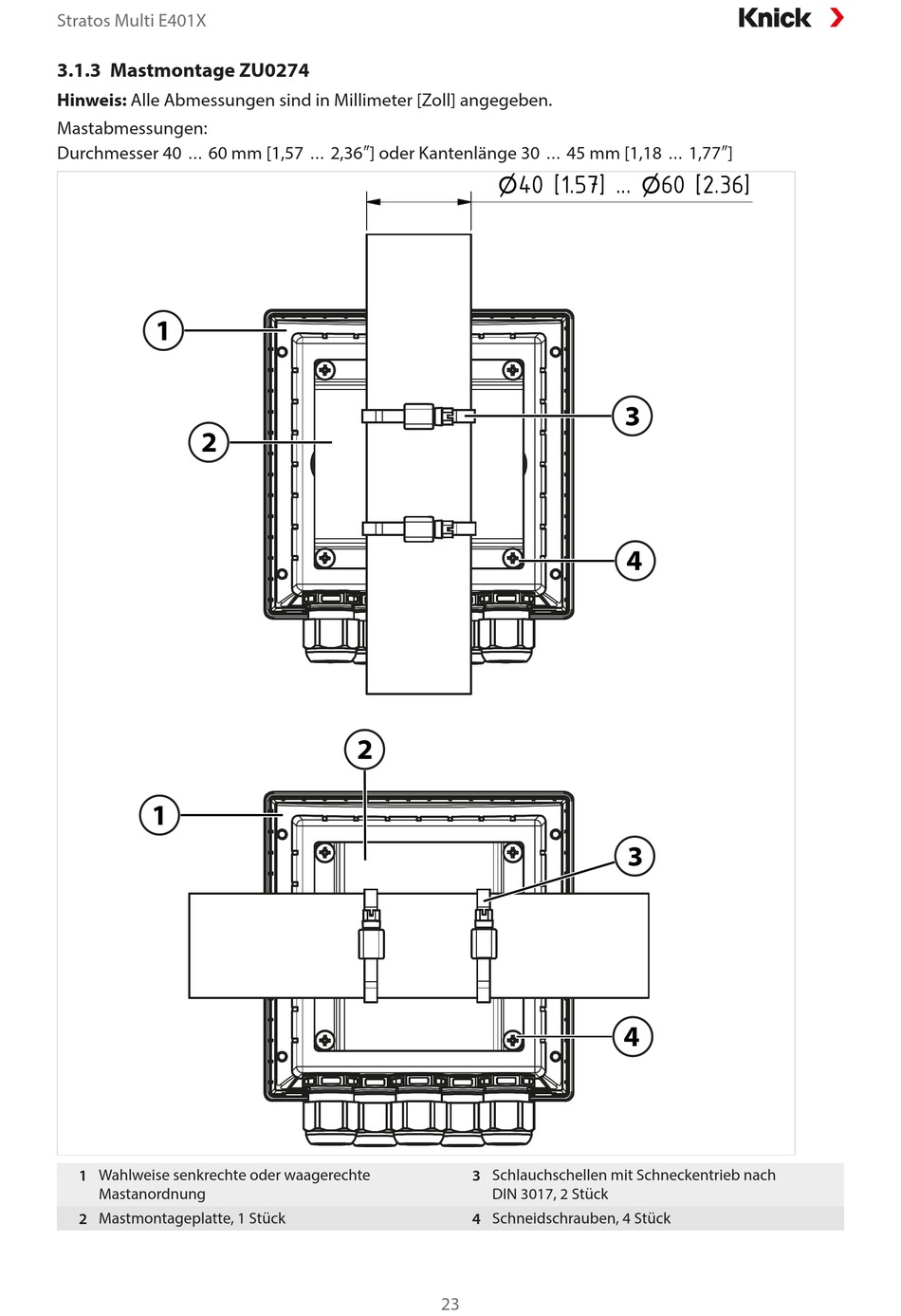

3.1.3 Mastmontage ZU0274

Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben.
Mastabmessungen:
Durchmesser 40    ...  60 mm [1,57    ...  2,36"] oder Kantenlänge 30    ...  45 mm [1,18    ...  1,77"]
1
2
1
1 Wahlweise senkrechte oder waagerechte
Mastanordnung
2 Mastmontageplatte, 1 Stück
40 [1.57] ...
2
3 Schlauchschellen mit Schneckentrieb nach
DIN 3017, 2 Stück
4 Schneidschrauben, 4 Stück
23
60 [2.36]
3
4
3
4
