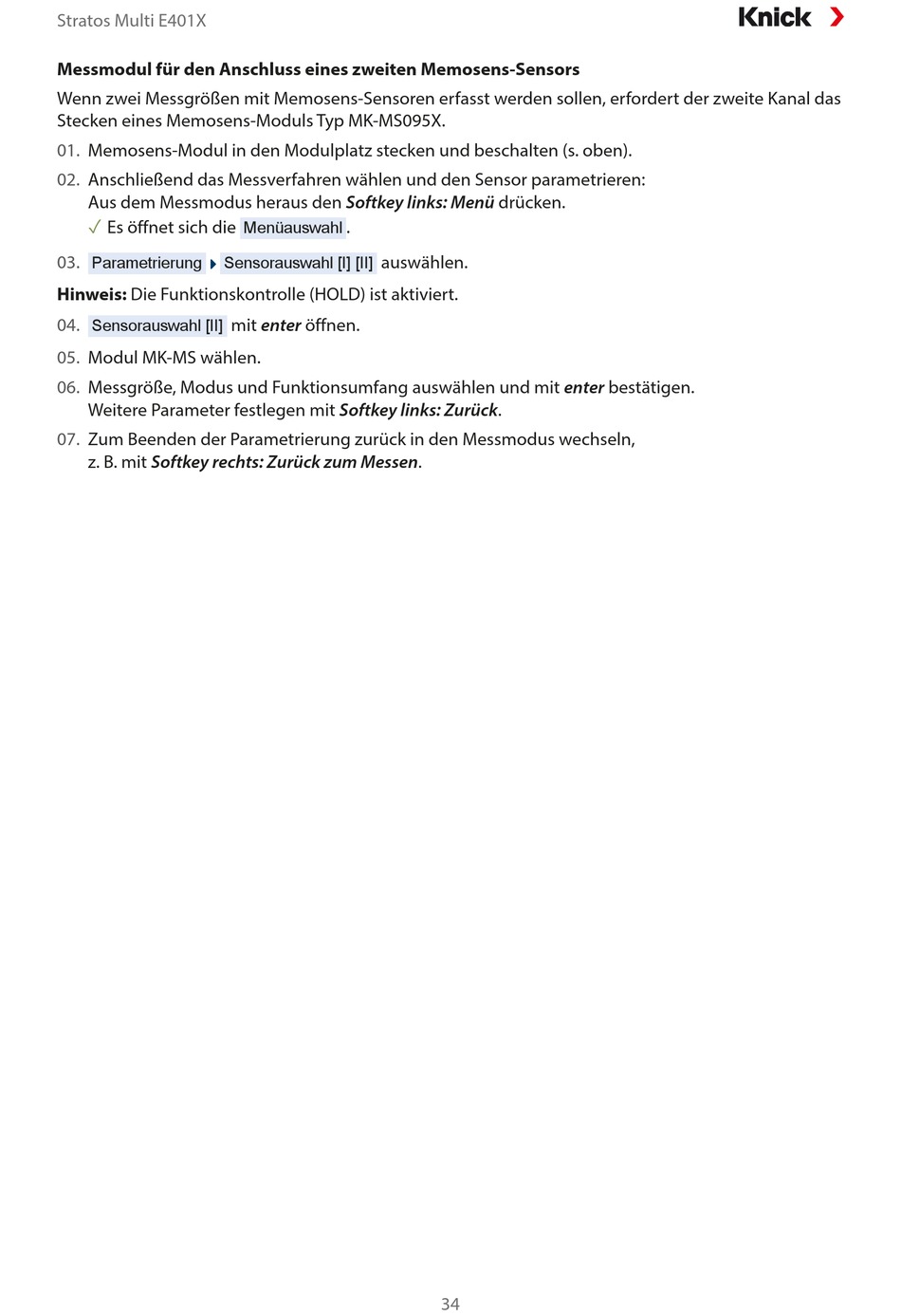

Stratos Multi E401X
Messmodul für den Anschluss eines zweiten Memosens-Sensors
Wenn zwei Messgrößen mit Memosens-Sensoren erfasst werden sollen, erfordert der zweite Kanal das
Stecken eines Memosens-Moduls Typ MK-MS095X.
01.
Memosens-Modul in den Modulplatz stecken und beschalten (s. oben).
02.
Anschließend das Messverfahren wählen und den Sensor parametrieren:
Aus dem Messmodus heraus den Softkey links: Menü drücken.
✓
Es öffnet sich die
03.
Parametrierung
Sensorauswahl [I] [II]
Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert.
04.
Sensorauswahl [II]
05.
Modul MK-MS wählen.
06.
Messgröße, Modus und Funktionsumfang auswählen und mit enter bestätigen.
Weitere Parameter festlegen mit Softkey links: Zurück.
07.
Zum Beenden der Parametrierung zurück in den Messmodus wechseln,
z. B. mit Softkey rechts: Zurück zum Messen.
.
Menüauswahl
auswählen.
mit enter öffnen.
34
