Stratos Multi E401X
3.3.2 Schaltkontakte: Schutzbeschaltung
Relaiskontakte unterliegen einer elektrischen Erosion. Besonders bei induktiven und kapazitiven
Lasten wird dadurch die Lebensdauer der Kontakte reduziert. Elemente, die zur Unterdrückung
von Funken und Lichtbogenbildung eingesetzt werden, sind z. B. RC-Kombinationen, nichtlineare
Widerstände, Vorwiderstände und Dioden.
ACHTUNG! Die zulässige Belastbarkeit der Schaltkontakte darf auch während der Schaltvorgänge
nicht überschritten werden.
Hinweis zu Schaltkontakten
Die Relaiskontakte sind im Lieferzustand auch für kleine Signalströme (ab ca. 1 mA) geeignet. Wenn
größere Ströme als ca. 100 mA geschaltet werden, brennt die Vergoldung beim Schaltvorgang ab.
Die Relais schalten danach kleine Ströme nicht mehr zuverlässig.
Parametrierung der Schaltkontakte

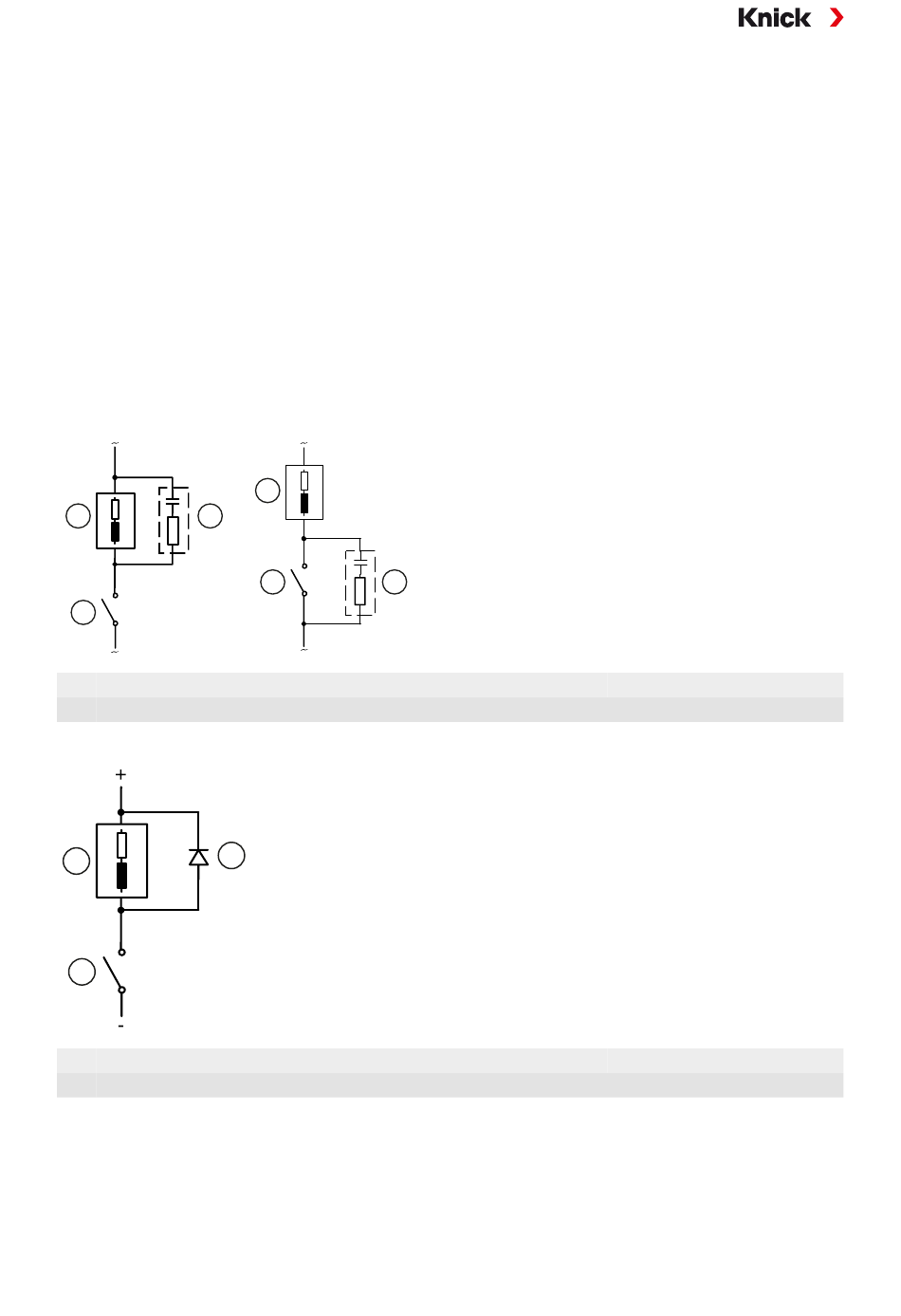

Beschaltung der Schaltkontakte
Typische AC-Anwendung bei induktiver Last
1
2
3
1 Last
2 Typische RC-Kombination z. B. Kondensator 0,1 μF, Widerstand 100 Ω / 1 W
Typische DC-Anwendung bei induktiver Last
2
1
3
1 Induktive Last
2 Freilaufdiode, z. B. 1N4007 (Polarität beachten)
Energieversorgung (Power), S. 165
➜
Schaltkontakte, S. 59
➜
Klemmenbelegung, S. 31
➜
1
3
2
3 Kontakt
3 Kontakt
29
