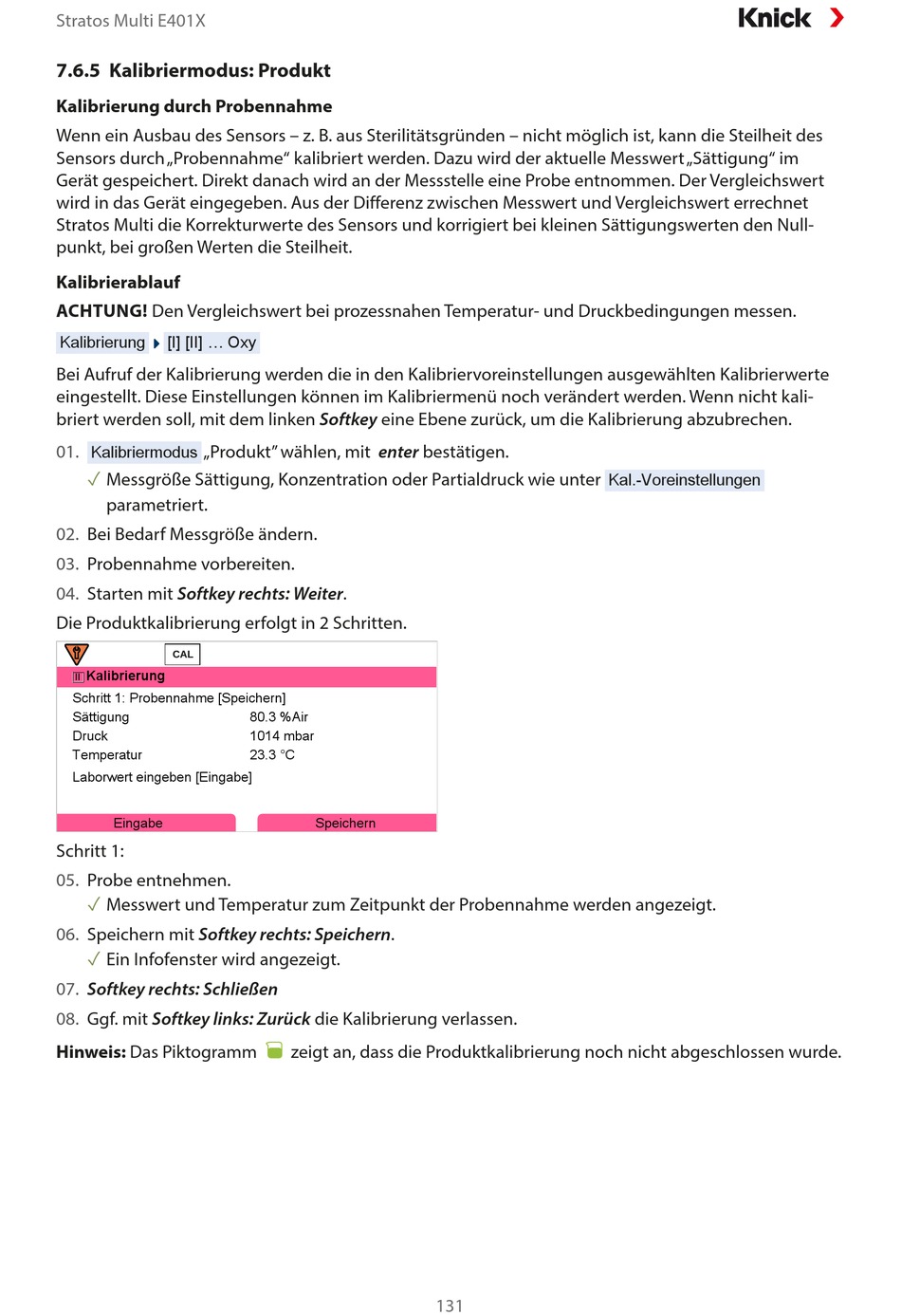

Stratos Multi E401X
7.6.5 Kalibriermodus: Produkt
Kalibrierung durch Probennahme
Wenn ein Ausbau des Sensors – z. B. aus Sterilitätsgründen – nicht möglich ist, kann die Steilheit des
Sensors durch „Probennahme" kalibriert werden. Dazu wird der aktuelle Messwert „Sättigung" im
Gerät gespeichert. Direkt danach wird an der Messstelle eine Probe entnommen. Der Vergleichswert
wird in das Gerät eingegeben. Aus der Differenz zwischen Messwert und Vergleichswert errechnet
Stratos Multi die Korrekturwerte des Sensors und korrigiert bei kleinen Sättigungswerten den Null-
punkt, bei großen Werten die Steilheit.
Kalibrierablauf
ACHTUNG! Den Vergleichswert bei prozessnahen Temperatur- und Druckbedingungen messen.
Kalibrierung
[I] [II] ... Oxy
Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte
eingestellt. Diese Einstellungen können im Kalibriermenü noch verändert werden. Wenn nicht kali-
briert werden soll, mit dem linken Softkey eine Ebene zurück, um die Kalibrierung abzubrechen.
01.
„Produkt" wählen, mit enter bestätigen.
Kalibriermodus
✓
Messgröße Sättigung, Konzentration oder Partialdruck wie unter
parametriert.
02.
Bei Bedarf Messgröße ändern.
03.
Probennahme vorbereiten.
04.
Starten mit Softkey rechts: Weiter.
Die Produktkalibrierung erfolgt in 2 Schritten.
Kalibrierung
II
Schritt 1: Probennahme [Speichern]
Sättigung
Druck
Temperatur
Laborwert eingeben [Eingabe]
Eingabe
Schritt 1:
05.
Probe entnehmen.
Messwert und Temperatur zum Zeitpunkt der Probennahme werden angezeigt.
✓
06.
Speichern mit Softkey rechts: Speichern.
✓
Ein Infofenster wird angezeigt.
07.
Softkey rechts: Schließen
08.
Ggf. mit Softkey links: Zurück die Kalibrierung verlassen.
Hinweis: Das Piktogramm
80.3 %Air
1014 mbar
23.3 °C
Speichern
zeigt an, dass die Produktkalibrierung noch nicht abgeschlossen wurde.
131
