Stratos Multi E401X

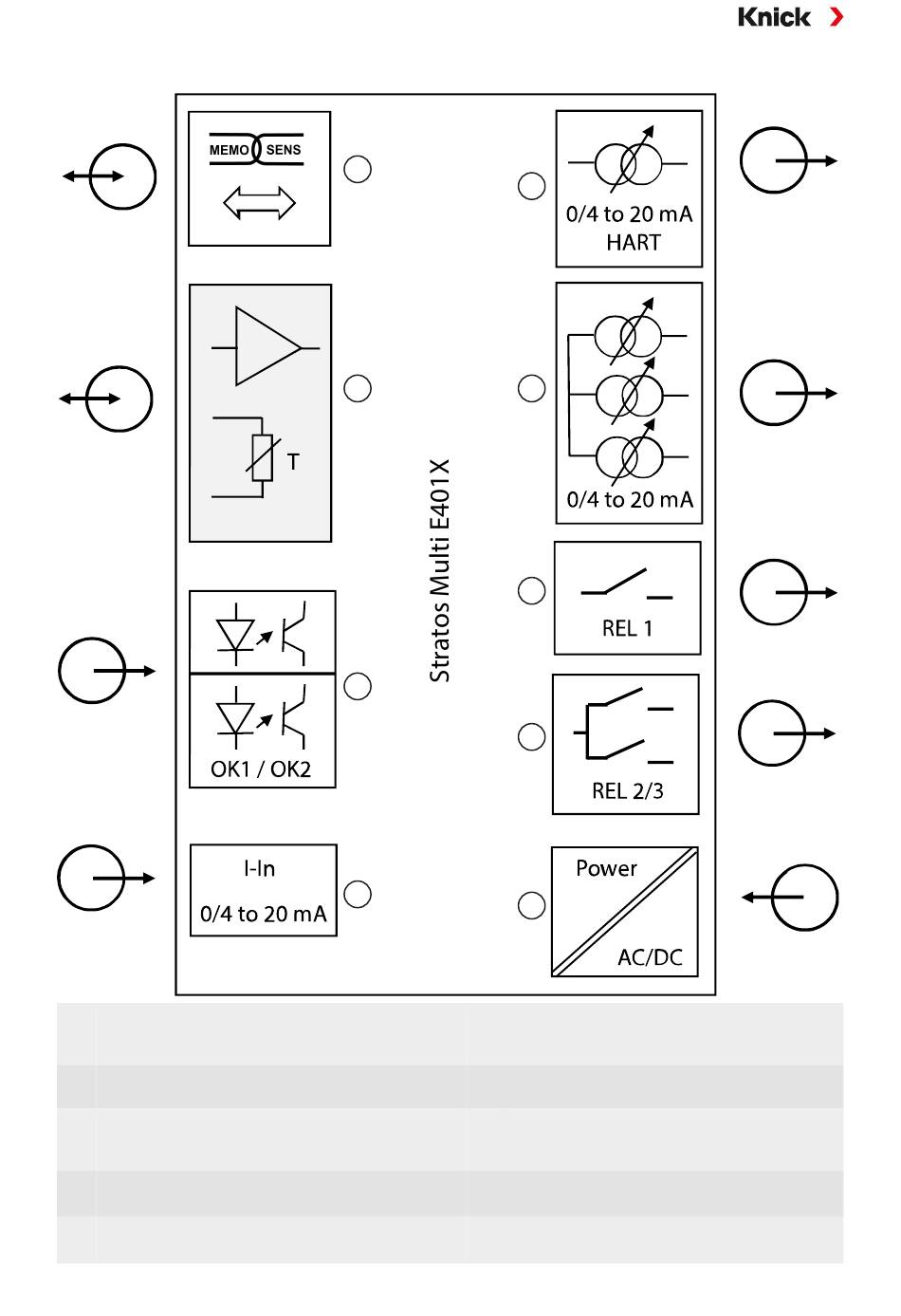

2.3 Systemübersicht
1 Eingang für Memosens-Sensor
2 Steckplatz für ein analoges MK‑Modul oder
Memosens über Modul MK‑MS
3 Optokopplereingänge OK1 / OK2
OK1: Parametersatzumschaltung A/B, Durchfluss, ...
OK2: Funktionskontrolle (HOLD)
4 Stromeingang 0/4 ... 20 mA für externen
Drucktransmitter (TAN-Option FW-E051)
5 Stromausgang 1: 0/4 ... 20 mA / HART aktiv
(TAN‑Option FW‑E050 HART: 4 ... 20 mA)
1
2
3
4
6 Stromausgänge 2 / 3 / 4:
aktiv (Stromausgänge 3 und 4: TAN‑Option
FW‑E052)
7 Schaltkontakt K1: Meldungen, Grenzwert,
Spülkontakt, ...
8 Schaltkontakt K2/K3: Regler oder Meldungen,
Grenzwerte, Spülkontakte, ...
9 Hilfsenergieeingang:
80 ... 230 V AC / 24 ... 60 V DC < 15 VA/10 W
14
5
6
7
8
9
