Stratos Multi E401X
2.4 Lieferumfang und Produktidentifikation
• Grundgerät Stratos Multi
• Kleinteilebeutel (2x Kunststoffverschlüsse, 1x Scharnierstift, 1x Blech für Conduits, 2x Einlege-
brücken, 1x Reduzierdichteinsatz, 1x Mehrfachdichteinsatz, 2x Blindstopfen, 5x Kabelverschrau-
bungen und Sechskantmuttern M20x1,5)
• Werkszeugnis 2.2 gem. EN 10204
• Installationsanleitung
• Sicherheitsleitfaden („Safety Guide")
• Control Drawing 212.502-100
• EU-Konformitätserklärung
Hinweis: Alle Komponenten nach Erhalt auf Schäden prüfen. Beschädigte Teile nicht verwenden.
Messmodule sind nicht im Lieferumfang des Grundgeräts enthalten.
14
1
13
12
11
10

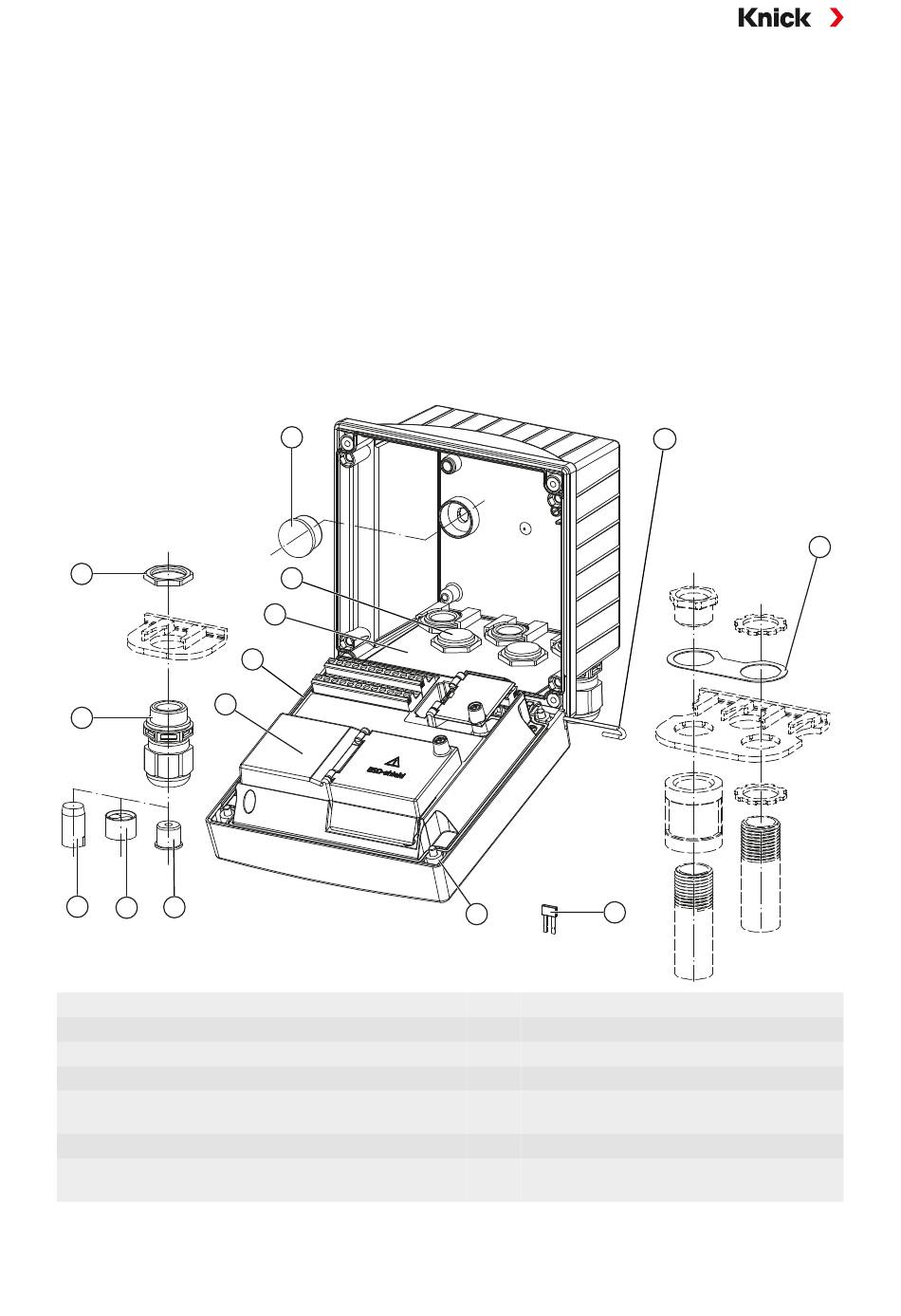

1 Fronteinheit
2 Umlaufende Dichtung
3 Untergehäuse
4 Bohrungen für Kabelverschraubungen
5 Kunststoffverschluss (2 Stück),
zur Abdichtung bei Wandmontage
6 Scharnierstift (1 Stück), von beiden Seiten steckbar
7 Blech (1 Stück), für Conduit-Montage:
Scheibe zwischen Gehäuse und Mutter
5
4
3
2
8
9
8 Einlegebrücke (2 Stück)
9 Gehäuseschrauben (4 Stück)
10 Reduzierdichteinsatz (1 Stück)
11 Mehrfachdichteinsatz (1 Stück)
12 Blindstopfen (2 Stück)
13 Kabelverschraubungen (5 Stück)
14 Sechskantmutter (5 Stück)
17
6
7
