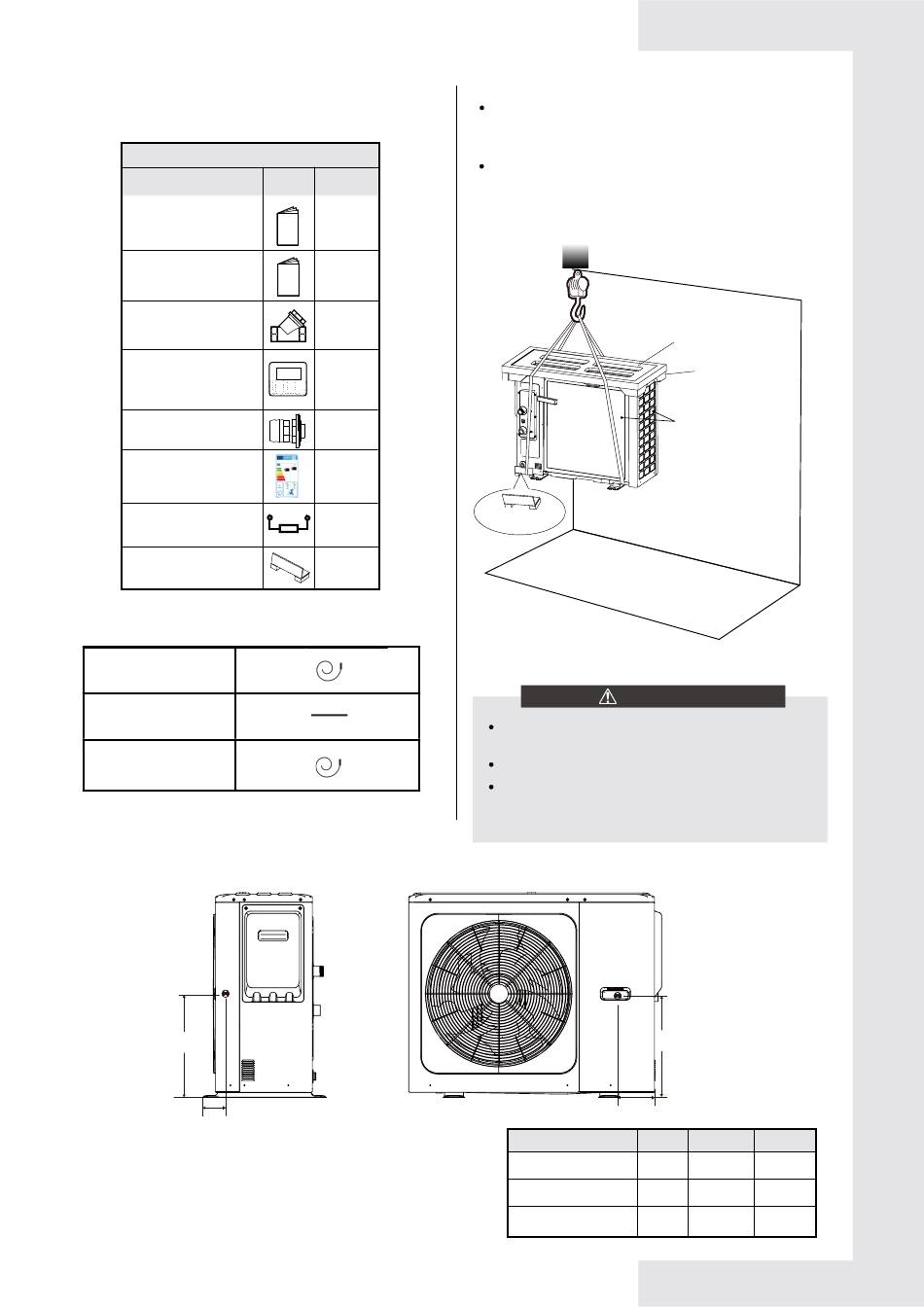

3 ZUBEHÖRE
3.1 Mitgeliefertes Zubehör
Installationszubehör
Name
Benutzer-und
Installationshandbuch
Technisches Handbuch
Y-förmiger Filter
Kabelfernbedienung
Drainageschlauch
Energieetikett
Bus-Endwiderstand
Schutzwinkel
3.2 Nicht mitgeliefertes Zubehör
Thermistor für die
Pufferspeichertemperatur
(Tbt)
Anschlussverdrahtung
des
Tbt-Sensors
Thermistor für
Durchflusstemperatur
von Zone 2 (Tw2)
Der Thermistor für Tbt, Tw2 kann gemeinsam genutzt
werden. Falls erforderlich, können zusätzliche
Thermistoren und Anschlusskabel erworben werden.
Die Position des Schwerpunktes für die verschiedenen Einheiten ist in der nachstehenden Abbildung zu sehen.
A
C
Quantität
Artikel
1
1
1
1
1
1
1
1
4 VOR DER INSTALLATION
Installationsvorbereitungen
Stellen Sie sicher, dass Sie den Modellnamen und die
Seriennummer des Geräts bestätigen.
Transport
Aufgrund der relativ großen Abmessungen und des hohen
Gewichtes darf das Gerät nur mit Hebewerkzeugen und
Hebegurte angehoben werden, siehe folgende Abbildung.
Schutzwinkel
VORSICHT
Um Verletzungen zu vermeiden, berühren Sie nicht den
Lufteinlass oder die Aluminiumlamellen des Geräts.
Verwenden Sie nicht die Griffe an den Lüftergittern,
um Schäden zu vermeiden.
Das Gerät ist kopflastig! Verhindern Sie, dass das Gerät
durch unsachgemäße Neigung bei der Handhabung
herunterfällt.
Modell
Einphasig 5/7/9 kW
Einphasig 12/14/16 kW
Dreiphasig 12/14/16 kW
06
Dichtungsschaum
Schutzwinkel
Der Haken und der
Schwerpunkt des
Geräts sollten sich
auf einer Linie in
vertikaler Richtung
liegen, um eine
unsachgemäße
Neigung zu
vermeiden.
A
B
(Einheit: mm)
B
C
A
350
355
285
540
390
255
500
400
275
