8.2.2 Einstellung des Betriebsmodus

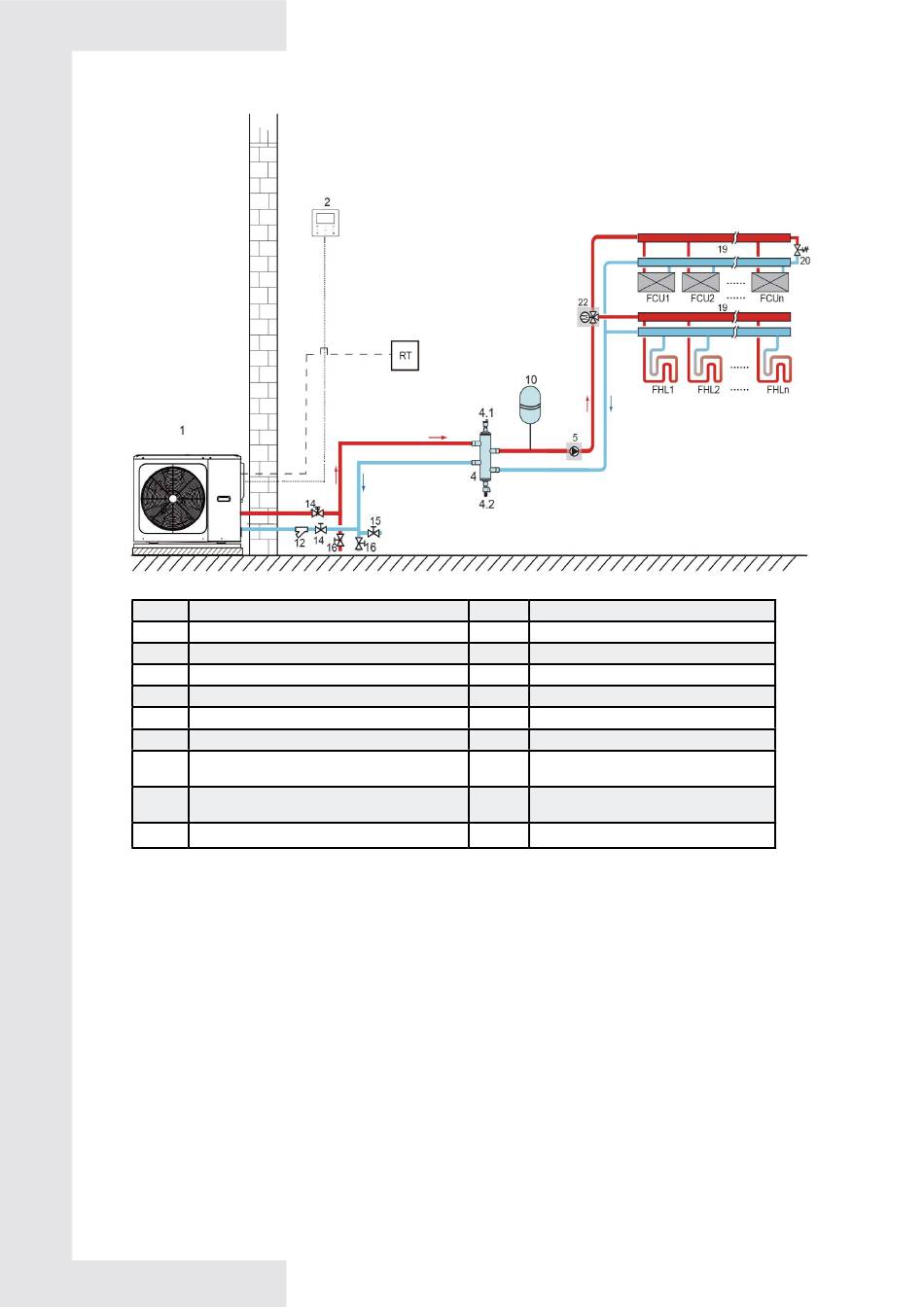

Außen
Code
Montageeinheit
1
Haupteinheit
2
Bedienfeld
4
Pufferspeicher (nicht mitgeliefert)
4.1
Automatisches Entlüftungsventil
4.2
Drainageventil
5
P_o: Äußere Umwälzpumpe (nicht mitgeliefert)
10
Expansionsgefäß (nicht mitgeliefert)
12
Filter (Zubehör)
14
Absperrventil (nicht mitgeliefert)
•
Heizung
Die Betriebsart und das Ein- und Ausschalten des Gerätes wird über den Raumthermostat eingestellt, die Wassertemperatur
wird am Bedienfeld eingestellt.
1)
Wenn "CL" des Thermostats 15 Sekunden lang geschlossen bleibt, läuft die Anlage nach dem am Bedienfeld eingestellten
Prioritätsmodus.
2)
Wenn "CL" am Thermostat 15 Sekunden lang geöffnet ist und die "HL" geschlossen wird, läuft die Anlage nach dem am
Bedienfeld eingestellten Nicht-Prioritätsmodus.
3)
Wenn "HL" des Thermostats 15 Sekunden lang offen gehalten wird und "CL" offen ist, schaltet die Anlage aus.
4)
Wenn "CL" des Thermostats 15 Sekunden lang offen gehalten wird und "HL" offen ist, schaltet die Anlage aus.
•
Umwälzpumpe- und Ventilbetrieb
1)
Wenn sich die Anlage im Kühlbetrieb befindet, bleibt SV2 ausgeschaltet, P_o beginnt zu laufen.
2)
Wenn sich die Anlage im Heizbetrieb befindet, bleibt SV2 eingeschaltet, P_o beginnt zu laufen.
Innen
Code
Montageeinheit
15
Nachfüllventil (nicht mitgeliefert)
16
Drainageventil (nicht mitgeliefert)
19
Kollektor/Verteiler
20
Bypassventil (nicht mitgeliefert)
22
SV2: 3-Wege-Ventil (nicht mitgeliefert)
RT
Niederspannung-Raumthermostat
FHL
Fußbodenheizung (nicht mitgeliefert)
1...n
FCU
Ventilatorkonvektor (nicht mitgeliefert)
1...n
13
