9.2 Elektronische Komponenten

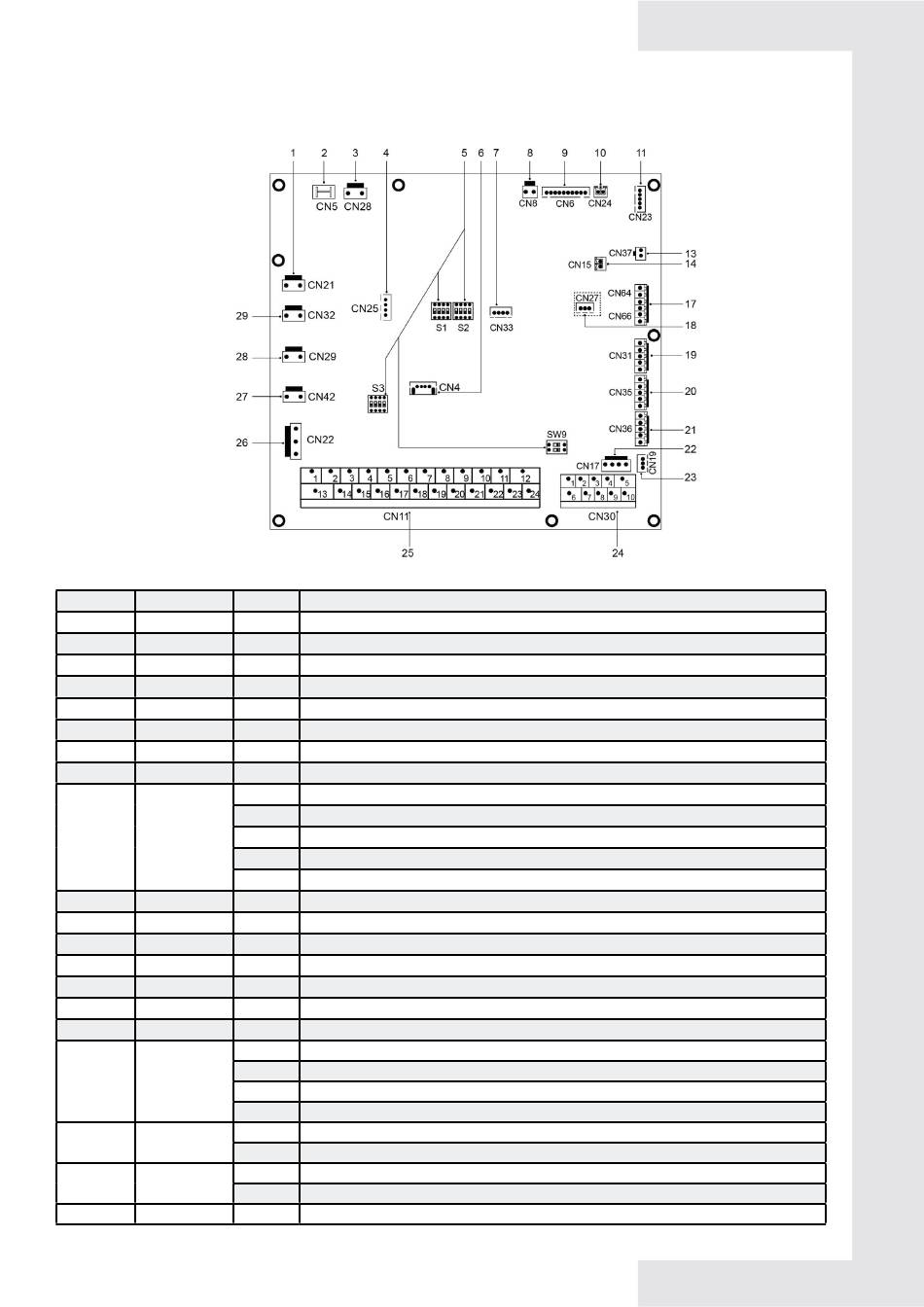

9.2.1 Platine des hydraulisches Moduls
Reihenfolge
Anschluss
1
CN21
2
CN5
3
CN28
4
CN25
5
S1,S2,S3,SW9
6
CN4
7
CN33
8
CN8
9
CN6
10
CN24
11
CN23
13
CN37
14
CN15
17
CN66
18
CN27
19
CN31
20
CN35
21
CN36
22
CN17
Code
POWER
Netzanschluss
GND
Erdungsanschluss
PUMP
Netzanschluss für Pumpe mit variabler Geschwindigkeit
DEBUG
Anschluss für IC-Programmierung
/
DIP-Schalter
USB
Anschluss für USB-Programmierung
/
Anschluss für Notlicht
FS
Anschluss für Strömungsschalter
T2
Anschluss für die Temperatur auf der Seite des flüssigen Kältemittels (Heizbetrieb)
T2B
Anschluss für Temperatursensoren auf der Seite des gasförmigen Kältemittels (Heizbetrieb)
TW_in
Anschluss für Temperatursensoren des Zutrittwassers am Plattenwärmetauscher
TW_out
Anschluss für Temperatursensoren des Austrittswassers am Plattenwärmetauscher
T1
Anschluss für Endtemperatursensoren des Austrittswassers
Tbt
Anschluss für den Temperatursensor des Pufferspeichers
RH
Feuchtigkeitssensoranschluss
Pw
Anschluss für den Temperatursensor des Wasserdrucks
Tw2
Wasseraustrittsanschluss für Temperatursensor der Zone 2
K1 K2
Eingangsanschluss (reserviert)
S1 S2
Reserviert
HA/HB
Anschluss für Kommunikation mit Kabelfernbedienung HOME BUS (reserviert)
10V GND
Ausgangsanschluss für 0-10 V
HT
Steueranschluss für den Raumthermostat (Heizbetrieb)
COM
Netzanschluss für den Raumthermostat
CL
Steueranschluss für den Raumthermostat (Kühlbetrieb)
SG
Anschluss für intelligentes Stromnetz (Netzsignal)
EVU
Anschluss für intelligentes Stromnetz (Photovoltaik-Signal)
M1 M2
Anschluss für Fernschalter
T1 T2
Anschluss für die Übertragungsplatine des Thermostats
PUMP_BP
Kommunikationsanschluss für Pumpe mit variabler Geschwindigkeit
