Das Drainageventil sollte in der untersten Position der Anlage installiert werden.

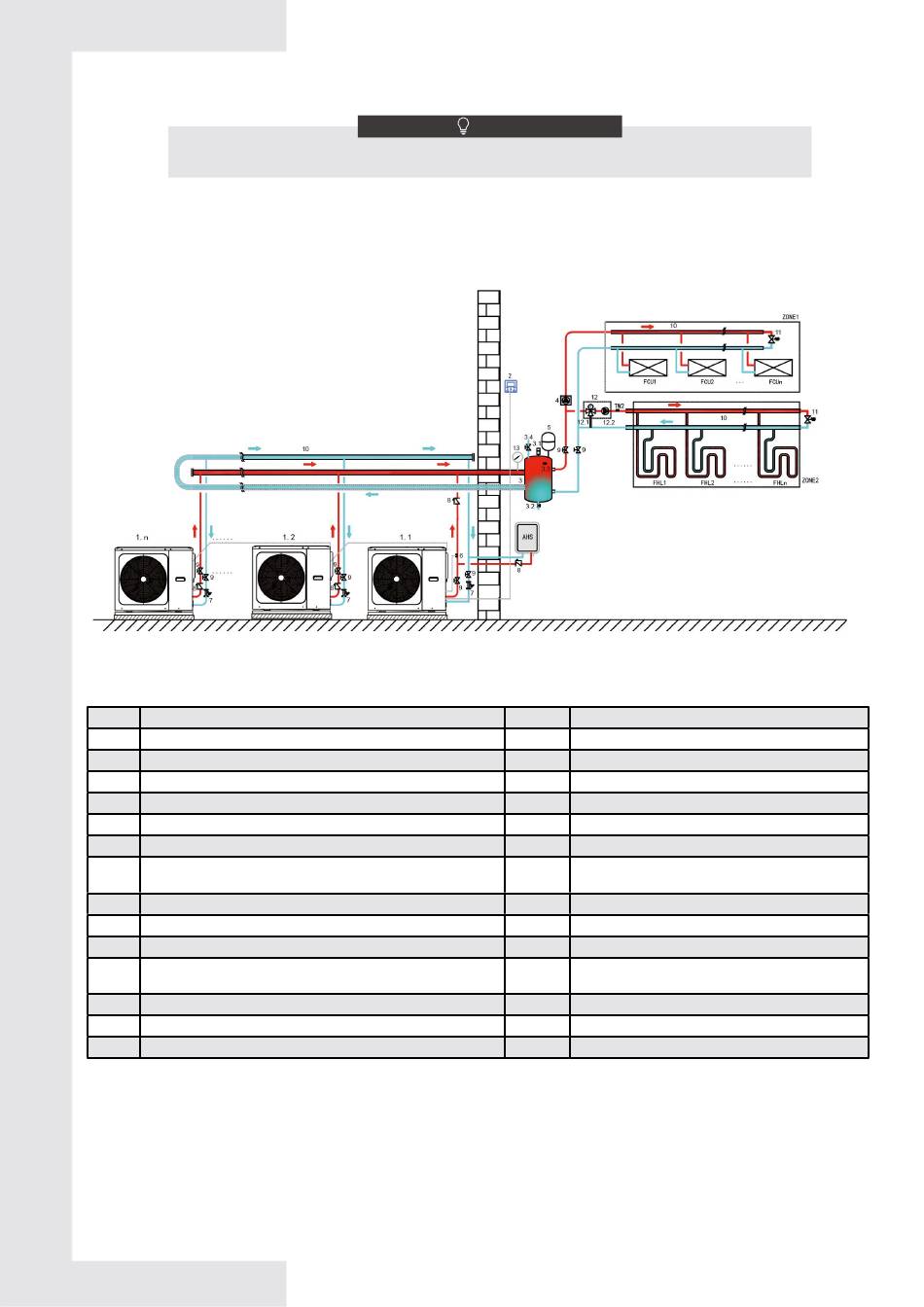

8.3 Kaskadenanlage
Code
Montageeinheit
1.1
Haupteinheit
1.2...n
Nebeneinheit
2
Bedienfeld
3
Pufferspeicher (nicht mitgeliefert)
3.1
Automatisches Entlüftungsventil
3.2
Drainageventil
3.3
Tbt: Oberer Temperatursensor des Speichers (optional)
3.4
Nachfüllventil (nicht mitgeliefert)
4
P_o: Äußere Umwälzpumpe (nicht mitgeliefert)
5
Expansionsgefäß (nicht mitgeliefert)
T1: Temperatursensor von dem gesamten Wasserdurchfluss
6
(optional)
7
Filter (Zubehör)
8
Mischventil (nicht mitgeliefert)
9
Absperrventil (nicht mitgeliefert)
HINWEIS
Code
Montageeinheit
10
Verteiler/Vertreter (nicht mitgeliefert)
11
Bypassventil (nicht mitgeliefert)
12
Mischstation (nicht mitgeliefert)
12.1
SV3: Mischventil (nicht mitgeliefert)
12.2
P_C: Äußere Umwälzpumpe (nicht mitgeliefert)
13
Wassermanometer (nicht mitgeliefert)
Temperatursensor von Wasserdurchfluss der
TW2
Zone 2 (optional)
FCU1...n
Ventilatorkonvektor (nicht mitgeliefert)
FHL1...n
Fußbodenheizung (nicht mitgeliefert)
ZONE1
Der Raum funktioniert im Kühl-/Heizbetrieb
ZONE2
Der Raum funktioniert nur im Heizbetrieb
AHS
Zusatzwärmequelle (nicht mitgeliefert)
15
