Installationshandbuch
Die Temperatur des Stromkreises kann hoch sein. Halten Sie die
Verkablung von den Leitungen fern.
Die Kennzeichnung des Netzkabels muss H05RN-R / H07RN-F oder
höher sein. Eine unzureichende oder unsachgemäße Stromversorgung
kann zu Bränden führen.
Verwenden Sie für den sicheren Anschluss der Klemmen die
angegebenen Elektrokabel. Um die Klemmen nicht zu beschädigen,
üben Sie keinen übermäßigen Druck auf die Klemmen aus.
Vergewissern Sie sich, dass die Einheit richtig geerdet ist.
Stellen Sie sicher, dass der Erdungsdraht nicht an die Gas- oder
Wasserleitung oder an den Licht- oder Telefonerdungsdraht
angeschlossen ist.
Halten Sie bei elektrischen Arbeiten die örtlichen Vorschriften ein.
Durch eine fehlerhafte Erdung besteht Stromschlaggefahr.
Installieren Sie die Einheit nicht an einem Ort, an dem Gefahr von
einem möglichen Austreten brennbare Gase ausgeht.
Wenn Kältemittel aus der Einheit austritt und sich verflüchtigt, kann es
zu einem Brand kommen.
Bei Geräten, die für den Einsatz in Höhen über 2000 m vorgesehen
sind, muss die maximale Einsatzhöhe angegeben werden.

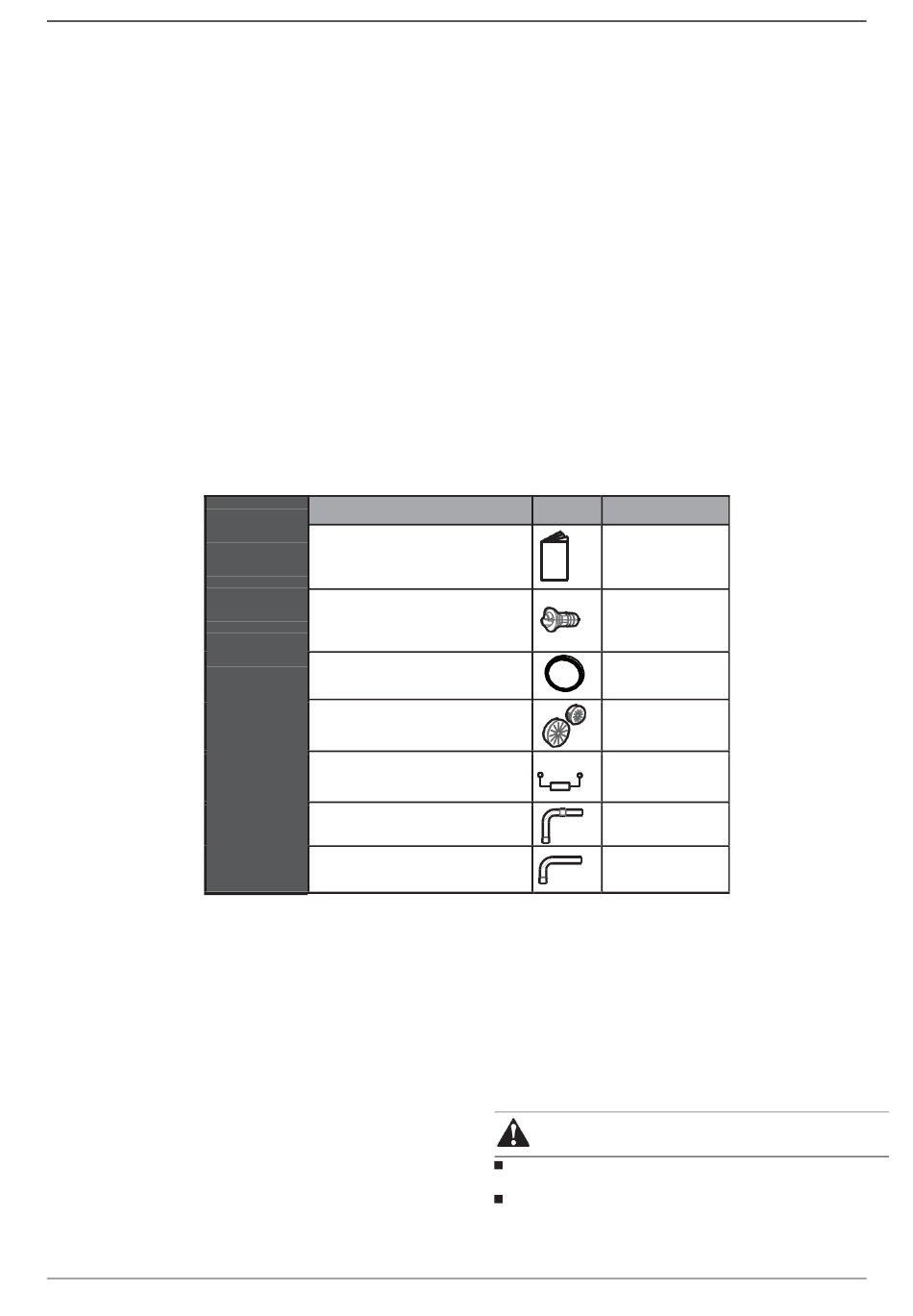

2. ZUBEHÖR
Prüfen Sie, ob das folgende Zubehör vollständig vorhanden und unbeschädigt ist. Wenn Sie Teile des Zubehörs austauschen, tauschen Sie diese
sorgfältig aus.
INSTALLATIONS
ZUBEHÖR
Kühlmittelrohr
Der für konventionelles Kältemittel verwendete Rohrsatz kann nicht
verwendet werden.
Bördelmutter und Bördelarbeiten unterscheiden sich ebenfalls von
denen des herkömmlichen Kältemittels. Lösen Sie die an der
Haupteinheit angebrachte Bördelmutter und verwenden Sie sie.
Vorbereitungen vor der Installation
Beachten Sie vor der Installation die folgenden Punkte.
Entlüftung
Verwenden Sie eine Vakuumpumpe für den Entlüftungsvorgang.
Verwenden Sie das im Außengerät eingefüllte Kältemittel nicht für die
Luftspülung. (Das Kühlmittel für die Luftspülung befindet sich
nicht in der
Außeneinheit
Elektrische Verkabelung
Um zu verhindern, dass die Netzkabel sowie die inneren und
äußeren Anschlusskabel mit dem Gehäuse oder anderen
Komponenten in Kontakt kommen, sichern Sie diese mit
Kabelbindern.
NAME
1.Installations- und
Benutzerhandbuchhh
der Außeneinheit
2. Anschluss für den
Kondensatabfluss
3. Pipettendichtung
(nur 8kw)
4. Kabeldurchführungstülle
(10/12kW)
5. Bus-Abschlusswiderstand
6. Zubehör für den Anschluss von
Kühlrohren. (16kW)
7. Zubehör für den Anschluss von
Kühlleitungen. (14kW)
4
Für die Installation der Einheit benötigte Werkzeuge:
1) Kreuzschlitz-Schraubendreher
2) Bohrloch (65 mm)
3) Schraubenschlüssel
4) Rohrschneider
5) Messer
6) Reibahle
7) Gasspürgerät
8) Maßband
9) Thermometer
10) Prüffer Megger
11) Spannungsprüfer
12) Sechskantschlüssel
13) Bördelwerkzeug
14) Rohrbieger
15) Wasserwaage
16) Metallsäge
17) Manometer
(Einfüllschlauch: gemäß den besonderen Anforderungen für R410A)
18) Vakuumpumpe (Einfüllschlauch: R410A spezielle Anforderungen)
19) Drehmomentschlüssel
20) Einstellung des Kupfer-Manometers für den Kantenschutz
21) Adapter der Vakuumpumpe
FORM ANZAHL
1
2
Installationsort
Installieren Sie die Einheit an einem Ort:
- An dem genügend Platz um die Außeneinheit frei gelassen werden
kann. - An dem nieman
d durch Betriebsgeräusche und die austretende
Luft gestört wird.
- An dem die Einheit keinen starken Windströmungen ausgesetzt ist.
- An dem die Einheit nicht den Weg versperrt.
- Wenn die Außeneinheit in einer erhöhten Position installiert
wird, stellen Sie sicher, dass sie sicher und in einem Abstand
von ca. 1,5 m installiert wird.
- An dem genügend Platz für den Transport der Einheit vorhanden ist.
- An dem das abfließende Wasser keine Probleme verursacht.

VORSICHTSMASSNAHMEN

Installieren Sie die Außeneinheit an einem Ort, an dem der
Luftauslass nicht blockiert wird.
Die Außeneinheit soll an einem Ort installiert werden, der immer
starkem Wind ausgesetzt ist, wie z.B. an der Küste oder auf der
Terrasse eines hohen Gebäudes: Um unter diesen Bedingungen
einen normalen Ventilatorbetrieb zu ermöglichen, sichern Sie die
Einheit mit einem Kanal oder einem Windschutz.
Mini MVD V6M
