8.2 Anwendung 2

Die Steuerung des RAUMTHERMOSTHATS für die Klimaanlage muss am Bedienfeld eingestellt werden.
Er kann auf drei Arten eingestellt werden: MODUSEINSTELLUNG / EINZELZONE / DOPPELZONE.
Das Gerät kann an einen Niederspannung-Raumthermostat angeschlossen werden.

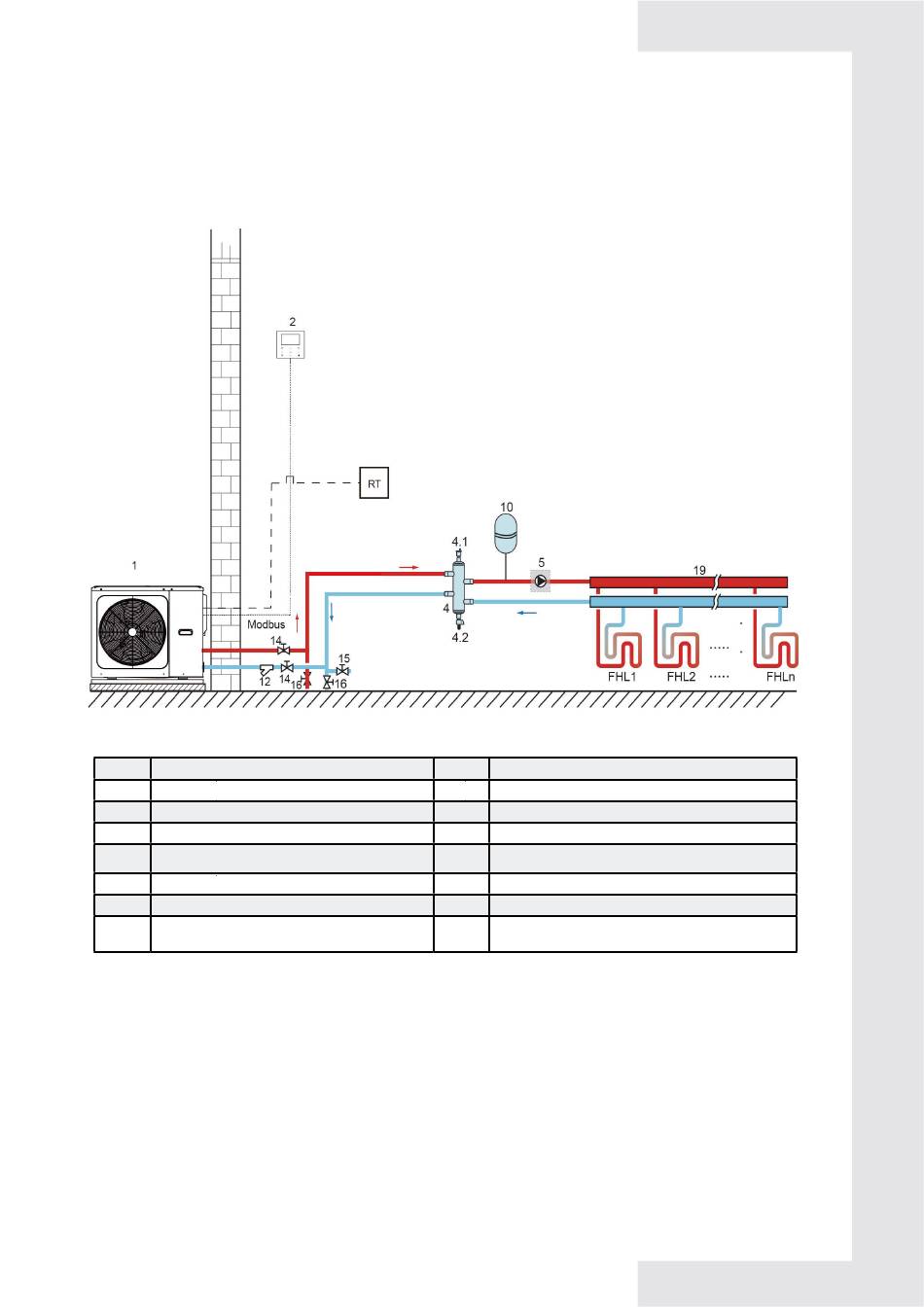

8.2.1 Einzelzone-Steuerung

Außen
Code Montageeinheit
1 Haupteinheit
2 Bedienfeld
4 Pufferspeicher (nicht mitgeliefert)
4.1 Automatisches Entlüftungsventil
4.2 Drainageventil
5 P_o: Äußere Umwälzpumpe (nicht mitgeliefert)
10 Expansionsgefäß (nicht mitgeliefert)
• Heizung
Einzelzone-Steuerung: Das Gerät wird über den Raumthermostat ein- und ausgeschaltet, die Betriebsart
und die Wasseraustrittstemperatur werden am Bedienfeld eingestellt.
Die Anlage wird eingeschaltet, wenn „H,L" am Thermostat 15 Sekunden lang geschlossen gehalten wird.
Wenn „H,L" 15 Sekunden lang offen gehalten wird, wird die Anlage ausgeschaltet.
• Betrieb der Umwälzpumpe
Wenn die Anlage eingeschaltet ist, d. h. „H,L" des Thermostats geschlossen sind, beginnt P_o zu laufen;
Wenn die Anlage ausgeschaltet ist, d. h. „H,L" geöffnet sind, hört P_o auf zu arbeiten.
Innen
Code Montageeinheit
12 Filter (Zubehör)
14 Absperrventil (nicht mitgeliefert)
15 Nachfüllventil (nicht mitgeliefert)
16 Drainageventil (nicht mitgeliefert)
19 Kollektor/Verteiler (nicht mitgeliefert)
RT Niederspannung-Raumthermostat (nicht mitgeliefert)
FHL
Fußbodenheizung (nicht mitgeliefert)
1...n
