9.2.3 Einphasig für 5-16 kW Geräte

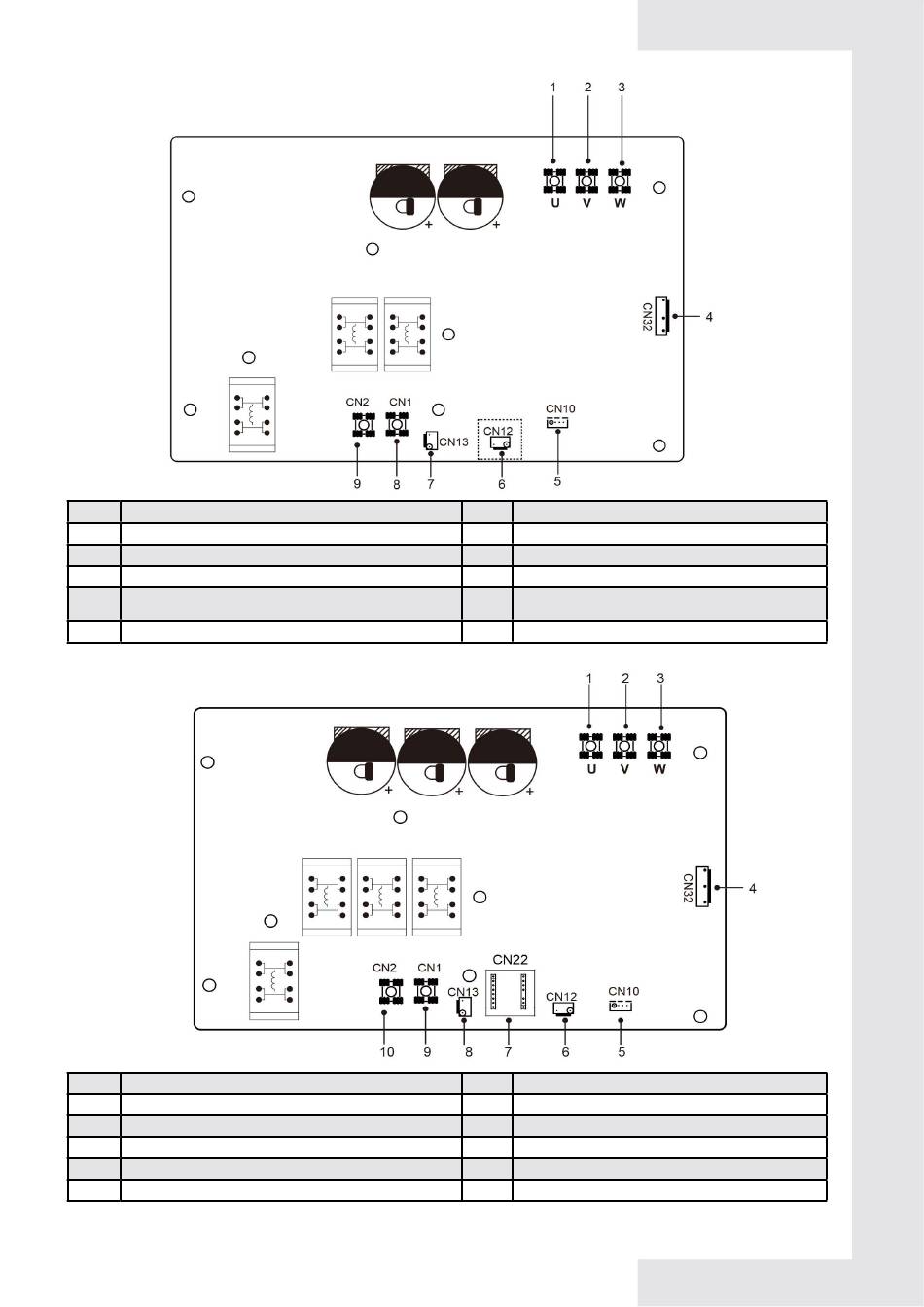

1) 5/7/9 kW, Inverter-Modul
Code Montageeinheit
1 Kompressoranschluss U
2 Kompressoranschluss V
3 Kompressoranschluss W
4 Ventilatoranschluss (CN32)
5 Anschluss für Kommunikation mit Hauptbedienfeld (CN10)
2)12/14/16 kW, Inverter-Modul
Code Montageeinheit
1 Kompressoranschluss U
2 Kompressoranschluss V
3 Kompressoranschluss W
4 Ventilatoranschluss (CN32)
5 Anschluss für Kommunikation mit Hauptbedienfeld (CN10)
Code Montageeinheit
6 Anschluss für Hochdruckschalter (CN12) (reserviert)
7 Netzanschluss (CN13)
8 Eingangsanschluss L für Gleichrichterbrücke (CN501)
Eingangsanschluss N für Gleichrichterbrücke (CN502)
9
Code Montageeinheit
6 Anschluss für Hochdruckschalter (CN12)
7 PED-Platine (CN22)
8 Netzanschluss (CN13)
9 Eingangsanschluss L für Gleichrichterbrücke (CN501)
10 Eingangsanschluss N für Gleichrichterbrücke (CN502)
21
