9.3 Wasserleitungen
Alle Längen und Abstände der Leitungen wurden berücksichtigt. Die max. zulässige Länge des Temperatursensorkabels
beträgt: 20 m.
Wenn sich kein Glykol (Frostschutzmittel) in der Anlage befindet oder ein Strom- oder Pumpenausfall vorliegt,
entwässern Sie die Anlage (wie in der Abbildung unten dargestellt).
Wenn das Wasser bei Frostwetter nicht aus der Anlage entfernt wird, wenn das Gerät nicht verwendet wird,
kann das gefrorene Wasser die Teile des Wasserkreislaufs beschädigen.
9.3.1 Kontrolle des Wasserkreislaufs
Wenn sich kein Glykol (Frostschutzmittel) in der Anlage befindet oder ein Strom- oder Pumpenausfall vorliegt, entwässern
Sie die Anlage (wie in der Abbildung unten dargestellt). Dieser Stromkreis muss von einem speziellen Techniker installiert
werden und die geltenden örtlichen Vorschriften müssen eingehalten werden.
Das Gerät wird nur in einem geschlossenen Wasserkreislauf verwendet. Die Anwendung in einem offenen Wasserkreislauf
kann zu einer übermäßigen Korrosion der Wasserleitungen führen:

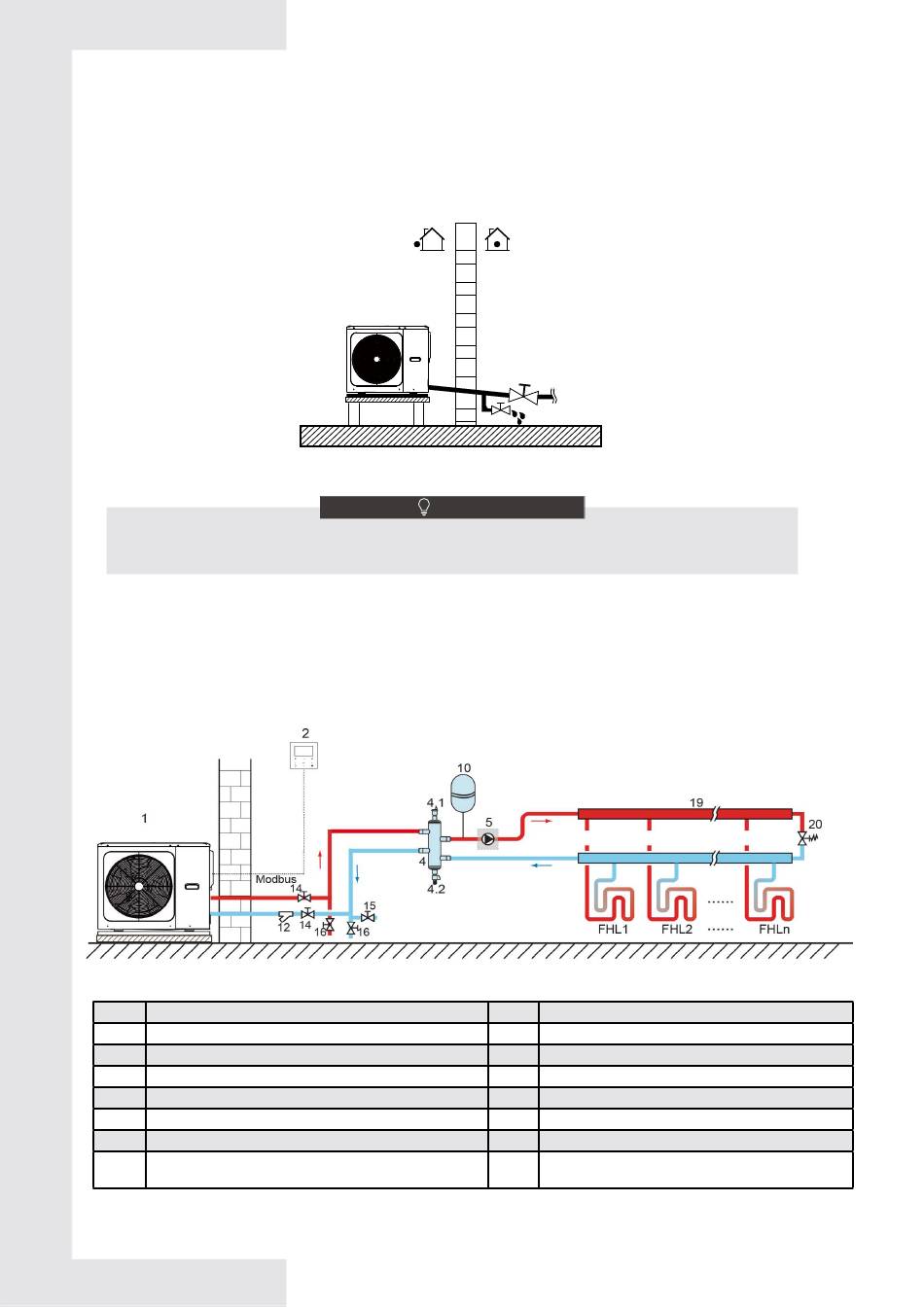

Beispiel:
Außen
Code
1
Haupteinheit
2
Bedienfeld (mitgeliefert)
4
Pufferspeicher (nicht mitgeliefert)
4.1
Automatisches Entlüftungsventil
4.2
Drainageventil
5
P_o: Äußere Umwälzpumpe (nicht mitgeliefert)
10
Expansionsgefäß (nicht mitgeliefert)
HINWEIS
Artikel
24
Innen
FHL1
FHL2
Code
12
Filter (Zubehör)
14
Absperrventil (nicht mitgeliefert)
15
Nachfüllventil (nicht mitgeliefert)
16
Drainageventil (nicht mitgeliefert)
19
Verteiler/Vertreter (nicht mitgeliefert)
20
Bypassventil (nicht mitgeliefert)
FHL
Fußbodenheizung-Kreislauf (nicht mitgeliefert)
1...n
FHLn
Artikel
