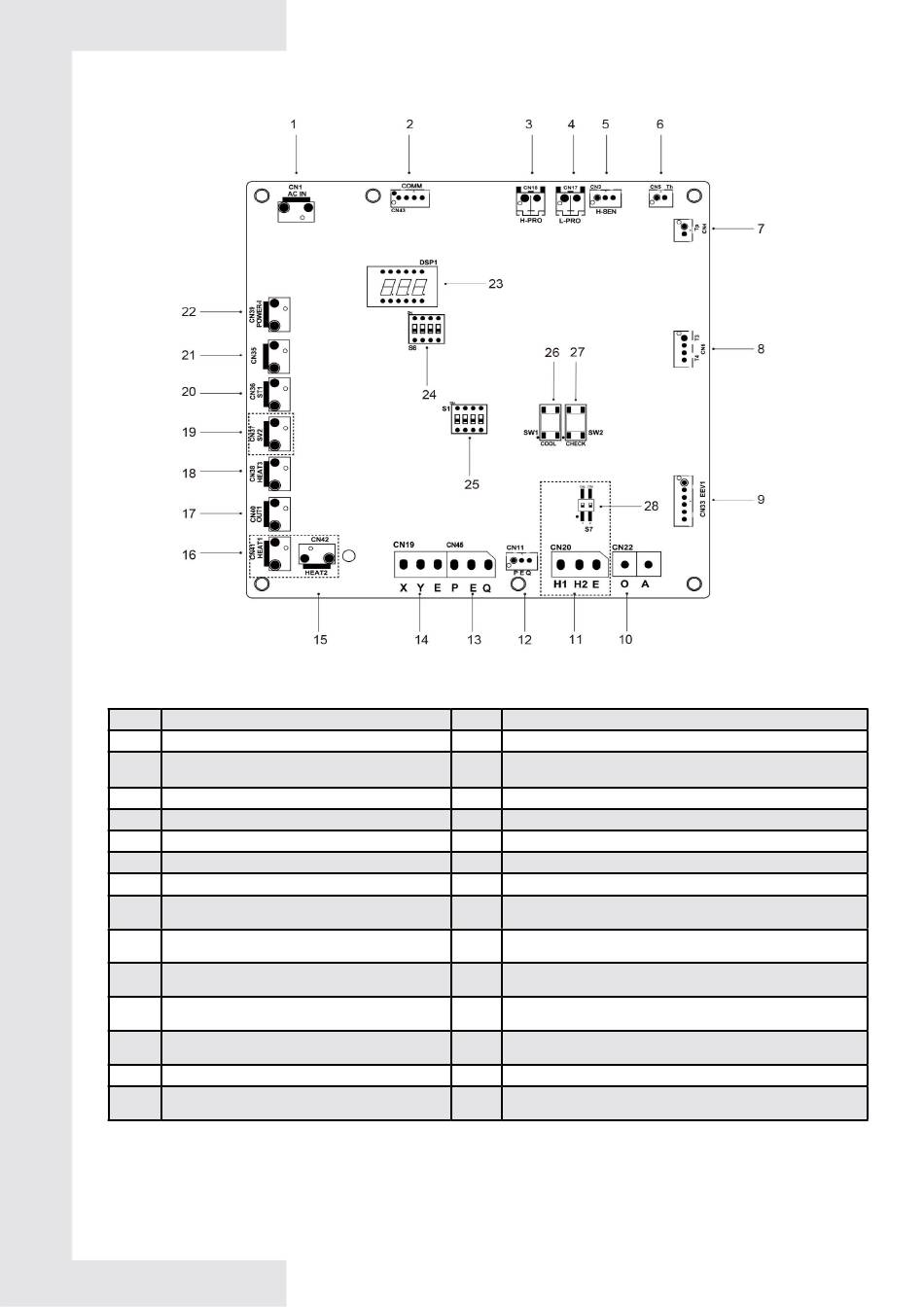

9.2.2 Hauptplatine

Code Montageeinheit
1 Netzanschluss des Hauptbedienfelds (CN1)
Anschluss für die Kommunikation mit
2
Inverter-Modul (CN43)
3 Anschluss für Hochdruckschalter (CN18)
4 Anschluss für Niederdruckschalter (CN17)
5 Anschluss für Hochdrucksensor (CN3)
6 Anschluss für Temperatursensor TH (CN5)
7 Anschluss für Temperatursensor TP (CN4)
8 Anschluss für Temperatursensor T3, T4 (CN6)
Anschluss für elektronisches Expansionsventil
9
1 (CN33)
Anschluss für Kommunikation mit Strommessgerät
10
(CN22)
Anschluss für Kommunikation mit der Außeneinheit
11
(CN20) (reserviert)
Anschluss für Kommunikation mit Hydrobox-Bedienfeld
12
(CN11)
13 Gleich wie Code 12 (CN45 PQE)
Anschluss für Kommunikation mit Innenmonitor
14
(CN19 XYE)
Code
15 Reserviert (CN42)
16 Reserviert (CN41)
17 OUT1 (CN40)
18 Anschluss für Kurbelgehäuseheizband (CN38)
19 SV2 (CN37) (reserviert)
20 4-Wege-Ventil-Anschluss (CN36)
21 Anschluss für Heizband des Entwässerungsaustritts (CN35)
Anschluss für Leistungsaustritt zur Platine des hydraulisches
22
Moduls (CN39)
23 Digitaler Bildschirm (DSP1)
24 DIP-Schalter S6
25 DIP-Schalter S1
26 Anschluss für Zwangskühlung (SW1)
27 Anschluss für Punktkontrolle (SW2)
28 DIP-Schalter S7(reserviert)
20
Montageeinheit
