9.2.4 Dreiphasig für 12/14/16 kW Geräte

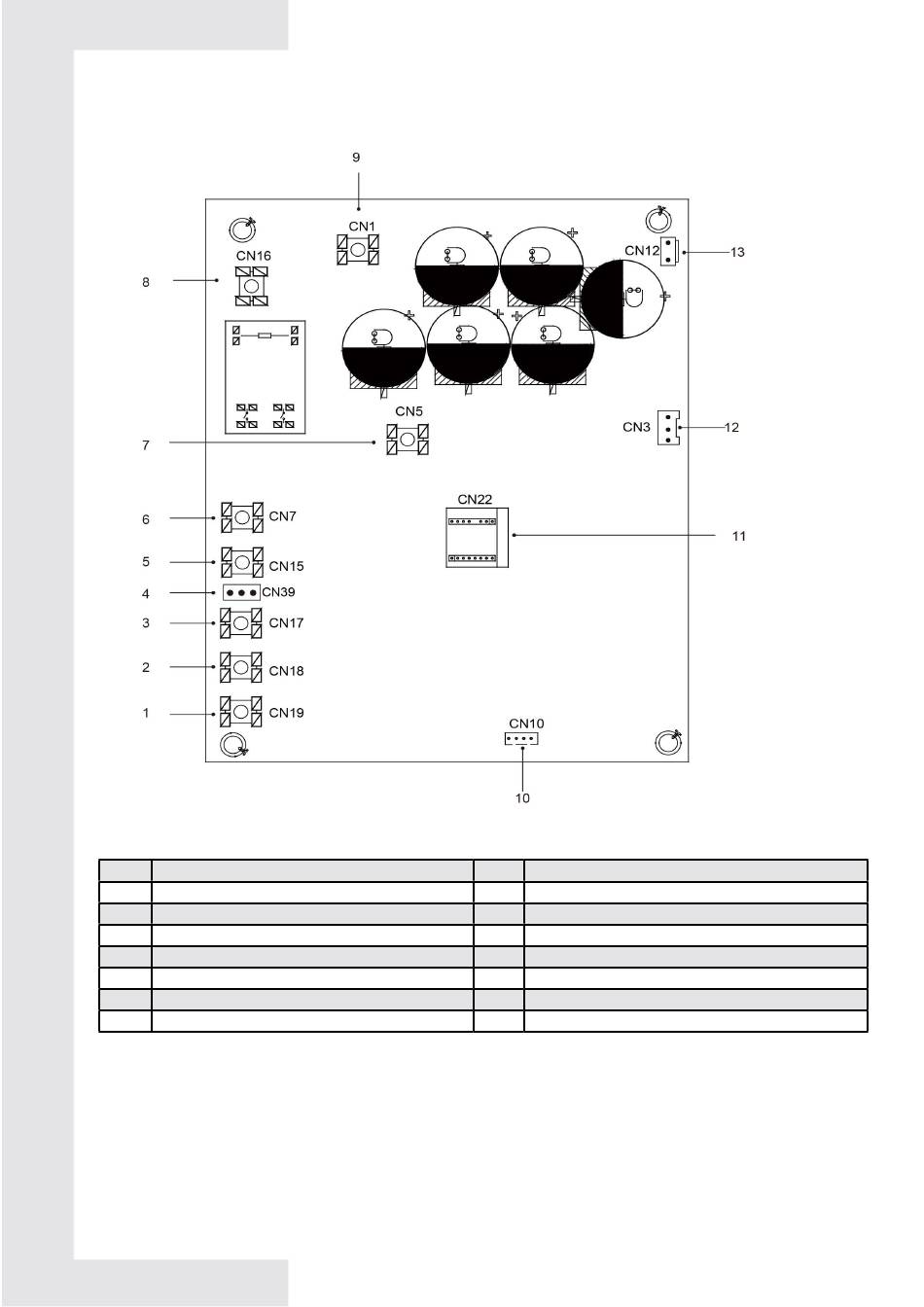

1) Inverter-Modul
Code
Montageeinheit
1
Kompressoranschluss W (CN19)
2
Kompressoranschluss V (CN18)
3
Kompressoranschluss U (CN17)
4
Spannungserkennungsanschluss (CN39)
5
Stromeingangsanschluss L3 (CN15)
6
Stromeingangsanschluss L2 (CN7)
7
Eingangsanschluss P_out für das IPM-Modul (CN5)
Code
8
Stromeingangsanschluss L1 (CN16)
9
Eingangsanschluss P_in für das IPM-Modul (CN1)
10
Anschluss für Kommunikation mit Hauptbedienfeld (CN43)
11
PED-Platine (CN22)
12
Anschluss für die Kommunikation mit DC FAN (CN3)
13
Anschluss für Hochdruckschalter
22
Montageeinheit
(CN12)
