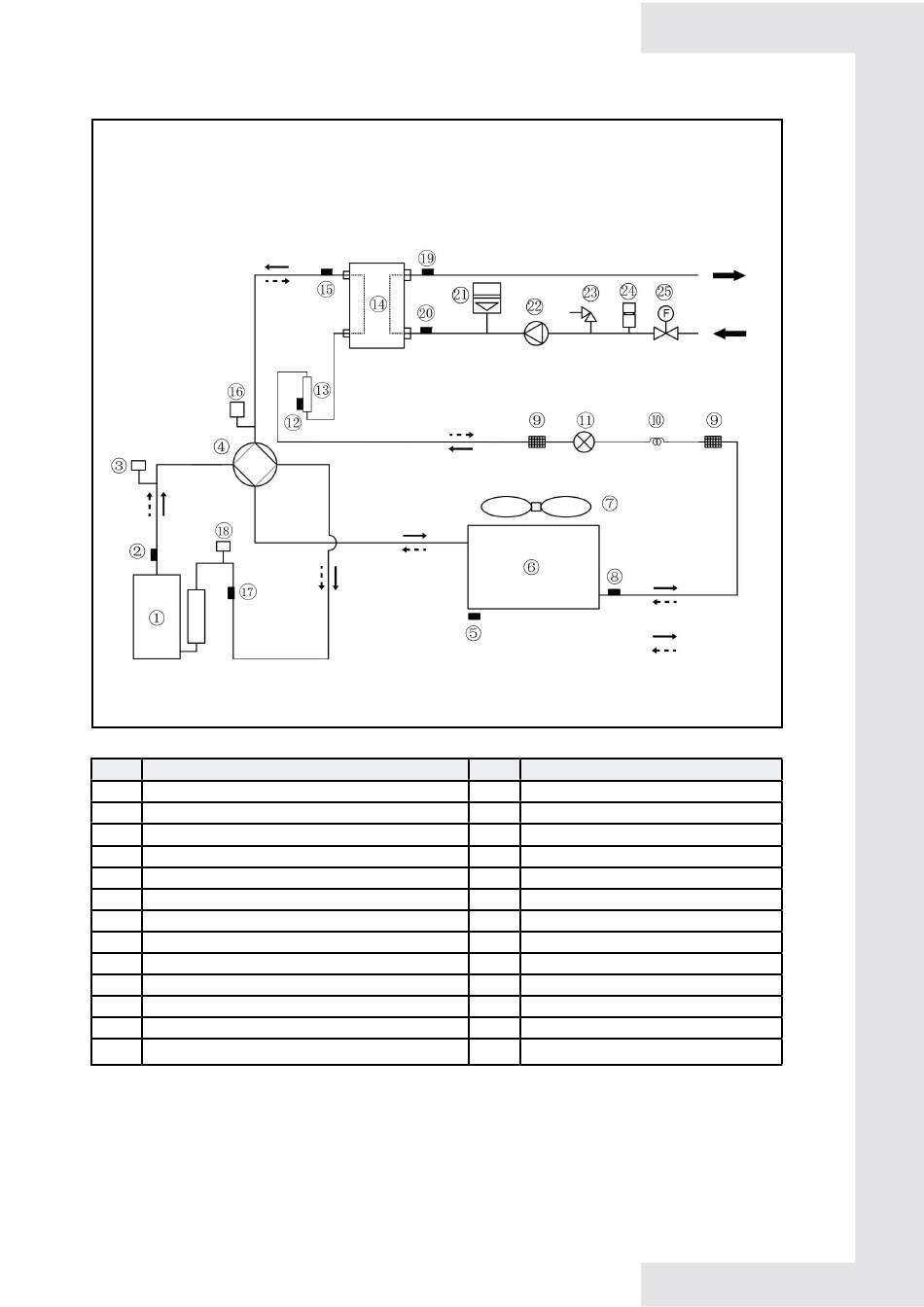

ANHANG A: Kältemittelkreislauf
Artikel Beschreibung
1 Kompressor
2 Auslauftemperatursensor
3 Hochdruckschalter
4 4-Wege-Ventil
5 Umgebungstemperatursensor
6 Wärmetauscher der Luftseite
7 DC_FAN
8 Temperatursensor des Wärmetauschers der Luftseite
9 Filter
10 Kapillare
11 Elektronisches Expansionsventil
12 Temperatursensor für flüssiges Kühlmittel
13 Speicherzylinder
Artikel Beschreibung
14 Plattenwärmetauscher
15 Temperatursensor des Kühlgases
16 Drucksensor
17 Sensor für die Ansaugtemperatur
18 Niederdruckschalter
19 Wasseraustrittstemperatursensor
20 Wassereingangstemperatursensor
21 Expansionsgefäß
22 Wasserpumpe
23 Druckminderer
24 Automatisches Entlüftungsventil
25 Wasserströmungsschalter
55
Wasserausgang
Wasserzufluss
Kühlung
Heizung
