Methode C
(Doppelzone-Steuerung)
Zone1
Es gibt drei Methoden, um das Thermostatkabel zu verbinden
(wie in der vorherigen Abb. beschrieben) und hängt von der
Anwendung ab.
•
Methode A
(Moduseinstellung-Steuerung)
RT kann Heizung und Kühlung einzeln steuern, wie der
4-Leitungen-Steuerung für FCU. Das hydraulisches Modul
ist mit zwei externen Temperatursteuerungen verbunden,
während das Bedienfeld „FOR SERVICEMAN" („Für den
Techniker") den „ROOMTHERMOSTAT" (Raumthermostat)
auf „MODE SET" (Moduseinstellung) einstellt:
A.1 Wenn das Gerät eine Spannung von 12 VDC zwischen
CL und COM feststellt, arbeitet das Gerät im Kühlmodus.
A.2 Wenn das Gerät eine Spannung von 12 VDC zwischen
HT und COM feststellt, schalten Sie das Gerät aus.
A.3 Wenn das Gerät auf beiden Seiten (CL-COM, HT-COM)
0 VDC erkennt, hört das Gerät auf, im Heiz- oder Kühlbetrieb
zu arbeiten.
A.4 Wenn das Gerät eine Spannung von 12 VDC auf beide
Seiten (CL-COM, HT-COM) erkennt, arbeitet das Gerät im
Kühlbetrieb.
•
Methode B
(Einzelzone-Steuerung)
RT liefert das Schaltsignal an die Einheit. Die
Benutzerschnittstelle „FOR SERVICEMAN" („Für
den Techniker") stellt den „ROOMTHERMOSTAT"
(„Raumthermostat") auf „ONE ZONE" („Einzelzone) ein:
Wenn das Gerät eine Spannung von 0 V zwischen
HT und COM feststellt, schaltet sich die Einheit ein.
B.2 Wenn das Gerät eine Spannung von 0 VDC zwischen
HT und COM feststellt, schaltet sich das Gerät ab.
•
Methode C
(Doppelzone-Steuerung)
Das hydraulisches Modul ist mit zwei externen
Raumthermostaten verbunden, während das Bedienfeld
„FOR SERVICE MAN" („Für den Techniker") den
„ROOMTHERMOSTAT" (Raumthermostat) auf „DOUBLE
ZONE" („Doppelzone) einstellt.
Wenn das Gerät eine Spannung von 0 V zwischen HT und
COM feststellt, schaltet sich die Zone 1 ein. Wenn das Gerät
eine Spannung von 0 VDC zwischen HT und COM feststellt,
wird die Zone 1 ausgeschaltet.
STROMVERSORGUNG
Zone2
C.2 Wenn das Gerät eine Spannung von 12 VDC zwischen
CL und COM feststellt, wird die Zone 2 entsprechend der
klimatischen Temperaturkurve eingeschaltet. Wenn das Gerät
eine Spannung von 0 V zwischen CL und COM feststellt, wird
die Zone 2 ausgeschaltet.
C.3 Wenn HT-COM und CL-COM als 0 VDC erkannt werden,
wird das Gerät ausgeschaltet.
C.4 Wenn HT-COM und CL-COM als 12 VDC erkannt werden,
werden sowohl Zone1 als auch Zone2 eingeschaltet.
•
Die Verdrahtung des Thermostats muss den
Einstellungen des Bedienfelds entsprechen.
•
Die Stromversorgung der Maschine und des
Raumthermostats müssen an denselben Nullleiter
angeschlossen werden.
•
Wenn ROOM THERMOSTHAT (Raumthermostat) nicht
auf NO eingestellt ist, kann der Innentemperatursensor
Ta nicht auf gültig eingestellt werden.
•
Zone 2 kann nur im Heizbetrieb arbeiten, wenn der
Kühlbetrieb auf der Benutzerschnittstelle eingestellt
ist und Zone 1 ausgeschaltet ist, wird "CL" in Zone 2
geschlossen, die Anlage bleibt weiterhin auf "OFF". Bei
der Installation muss die Verdrahtung der Thermostaten
für Zone 1 und Zone 2 korrekt sein.
a) Verfahren
•

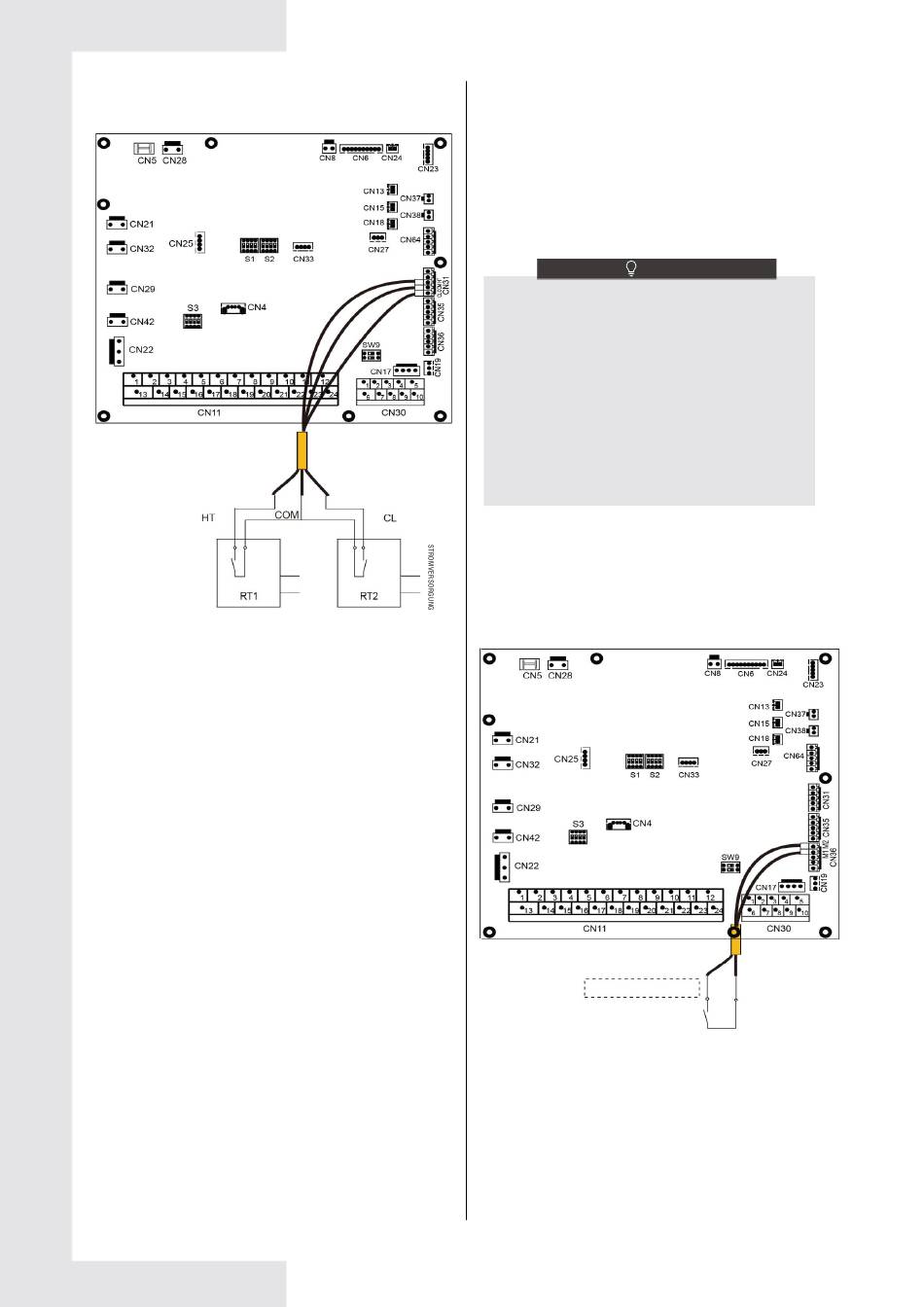

Schließen Sie das Kabel wie in der Abbildung gezeigt an die
richtigen Klemmen an.
•
Befestigen Sie das Kabel mit Klemmen an den Kabelbinder-
befestigungen, um sicherzustellen, dass sie nicht gespannt
sind.
7) Für die Fernabschaltung:
SCHLIESSEN:
AUSSCHALTEN
36
HINWEIS
