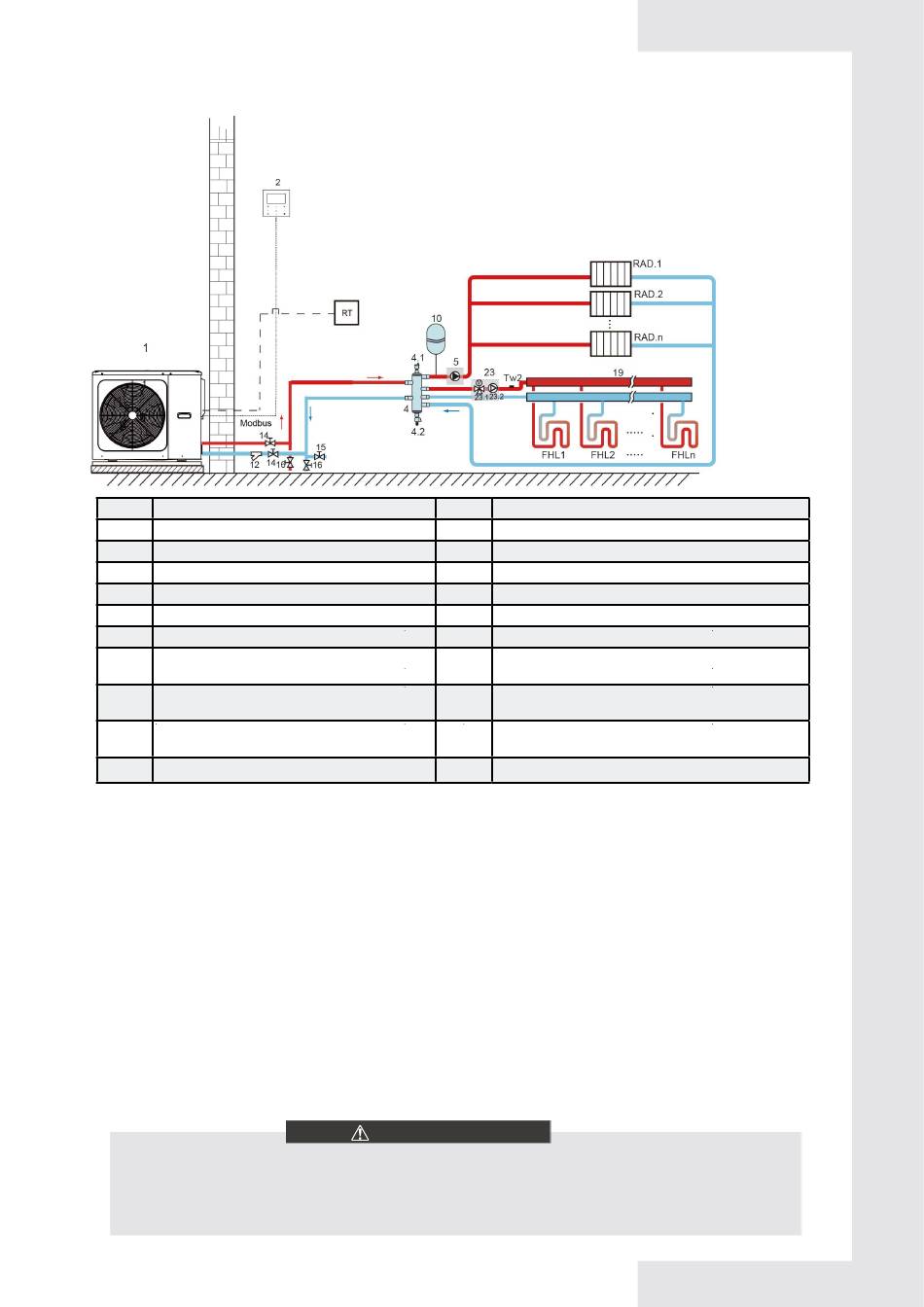

8.2.3 Doppelzone-Steuerung
Außen
Code
Montageeinheit
1
Haupteinheit
2
Bedienfeld
4
Pufferspeicher (nicht mitgeliefert)
4.1.
Automatisches Entlüftungsventil
4.2
Drainageventil
5
P_o Zone 1 Umwälzpumpe (nicht mitgeliefert)
10
Expansionsgefäß (nicht mitgeliefert)
12
Filter (Zubehör)
14
Absperrventil (nicht mitgeliefert)
15
Nachfüllventil (nicht mitgeliefert)
• Heizung
Zone 1 kann im Kühl- oder Heizmodus betrieben werden, während Zone 2 nur im Heizmodus betrieben werden kann;
Die Betriebsart und die Wassertemperatur werden am Bedienfeld eingestellt, das Ein-und Ausschalten des Gerätes
wird über den Raumthermostat gesteuert.
Bei der Installation der Anlage müssen nur die Klemmen "H L" für den Thermostat der Zone 1 und nur die Klemmen
"C L" für den Thermostat der Zone 2 angeschlossen werden.
1)
Wenn "HL" 15 Sekunden lang geschlossen gehalten wird, wird Zone 1 auf ON gesetzt. Wenn "HL" 15 Sekunden
lang offen gehalten wird, wird Zone 1 ausgeschaltet.
2)
Wenn "CL" 15 Sekunden lang geschlossen gehalten wird, wird Zone 2 auf ON gesetzt. Wenn "CL" 15 Sekunden
lang offen gehalten wird, wird die Zone 2 ausgeschaltet.
• Umwälzpumpe- und Ventilbetrieb
Wenn Zone 1 ON ist, fängt P_o an zu laufen, wenn Zone 1 OFF ist, hört P_o auf zu laufen; wenn Zone 2 ON ist,
schaltet SV3 entsprechend der Einstellung TW2 zwischen ON und OFF um, P_C bleibt ON; wenn Zone 2 OFF ist,
ist SV3 OFF, P_c hört auf zu laufen.
Der Fußbodenheizung-Kreislauf benötigt im Heizbetrieb eine niedrigere Wassertemperatur als die
Ventilatorkonvektoren. Um diese beiden Einstellpunkte zu erreichen, wird ein Mischer verwendet, der die
Wassertemperatur entsprechend den Anforderungen des Fußbodenheizung-Kreislaufs anpasst. Die Heizkörper
sind direkt an den Wasserkreislauf des Geräts und an die Fußbodenheizung hinter dem Mischer angeschlossen.
Der Mischer wird über das Gerät gesteuert.
1) Stellen Sie sicher, dass das 3-Wege-Ventil SV2/SV3 korrekt installiert ist. Siehe 9.6.6 « Anschluss für andere
Komponenten ».
2) Stellen Sie sicher, dass die Verdrahtung des Raumthermostats korrekt ist. Siehe 9.6.6 « Anschluss für andere
Komponenten ».
Innen
Code
Montageeinheit
16
Drainageventil (nicht mitgeliefert)
19
Verteiler/Vertreter (nicht mitgeliefert)
23
Mischstation (nicht mitgeliefert)
23.1
SV3: Mischventil (nicht mitgeliefert)
23.2
P_c Zone 2 Umwälzpumpe (nicht mitgeliefert)
RT
Niederspannung-Raumthermostat (nicht mitgeliefert)
Temperatursensor von Wasserdurchfluss der Zone 2
Tw2
(Optional)
FHL
Fußbodenheizung (nicht mitgeliefert)
1...n
RAD.
Heizkörper (nicht mitgeliefert)
1...n
WARNUNG
14
ZONE1
ZONE2
