Bevor Sie mit Installation des Geräts beginnen, kontrollieren Sie die folgenden:
•
Maximaler Wasserdruck ≤ 3 bar.
•
Je nach den Sicherheitseinstellungen des Geräts beträgt die max. Wassertemperatur 70 °C.
•
Verwenden Sie immer Material, das mit dem in der Anlage verwendeten Wasser und den im Gerät verwendeten Materialien
kompatibel ist.
•
Achten Sie darauf, dass in den Leitungen installierten Komponenten dem Wasserdruck und der Temp. standhalten können.
•
Ablasshähne müssen an allen Tiefpunkten in der Anlage installiert werden, um eine vollständige Entleerung des Kreislaufs
während der Wartung zu ermöglichen.
•
Die Entlüftungsventile müssen an allen Hochpunkten in der Anlage installiert sein. Die Entlüftungsventile müssen zur
Wartung an leicht zugänglichen Stellen angebracht sein. Ein automatisches Entlüftungsventil ist im Gerät installiert. Stellen
Sie sicher, dass dieses Entlüftungsventil nicht zu dicht ist, damit die Luft weiterhin automatisch aus dem Wasserkreislauf
abfließen kann.
9.3.2 Wasservolumen und Abmessungen der Expansionsgefäße
Die Geräte sind mit einem 5-Liter-Expansionsgefäß mit einem Standard-Vordruck von 1,5 bar ausgestattet. Um den korrekten
Betrieb des Geräts zu gewährleisten, kann es erforderlich sein, den Vordruck des Expansionsgefäßes anzupassen.
1) Vergewissern Sie sich, dass das Gesamtwasservolumen der Anlage, ohne das interne Wasservolumen des Geräts,
mindestens 40 Liter beträgt.
•
In den meisten Anwendungen wird diese minimale Wassermenge ein zufriedenstellendes Ergebnis haben.
•
In intensiveren Prozessen oder in Räumen mit hoher Wärmebelastung kann ein zusätzliches Wasservolumen
erforderlich sein.
•
Wenn die Zirkulation in jedem Heizkreis durch ferngesteuerte Ventile gesteuert wird, ist es wichtig, dass diese
Mindestwassermenge auch dann eingehalten wird, wenn alle Ventile geschlossen sind.
2) Das Volumen des Expansionsgefäßes muss auf das Gesamtvolumen der Wasseranlage abgestimmt sein.
3) Zur Dimensionierung der Expansion des Heiz- und Kühlkreislaufs.

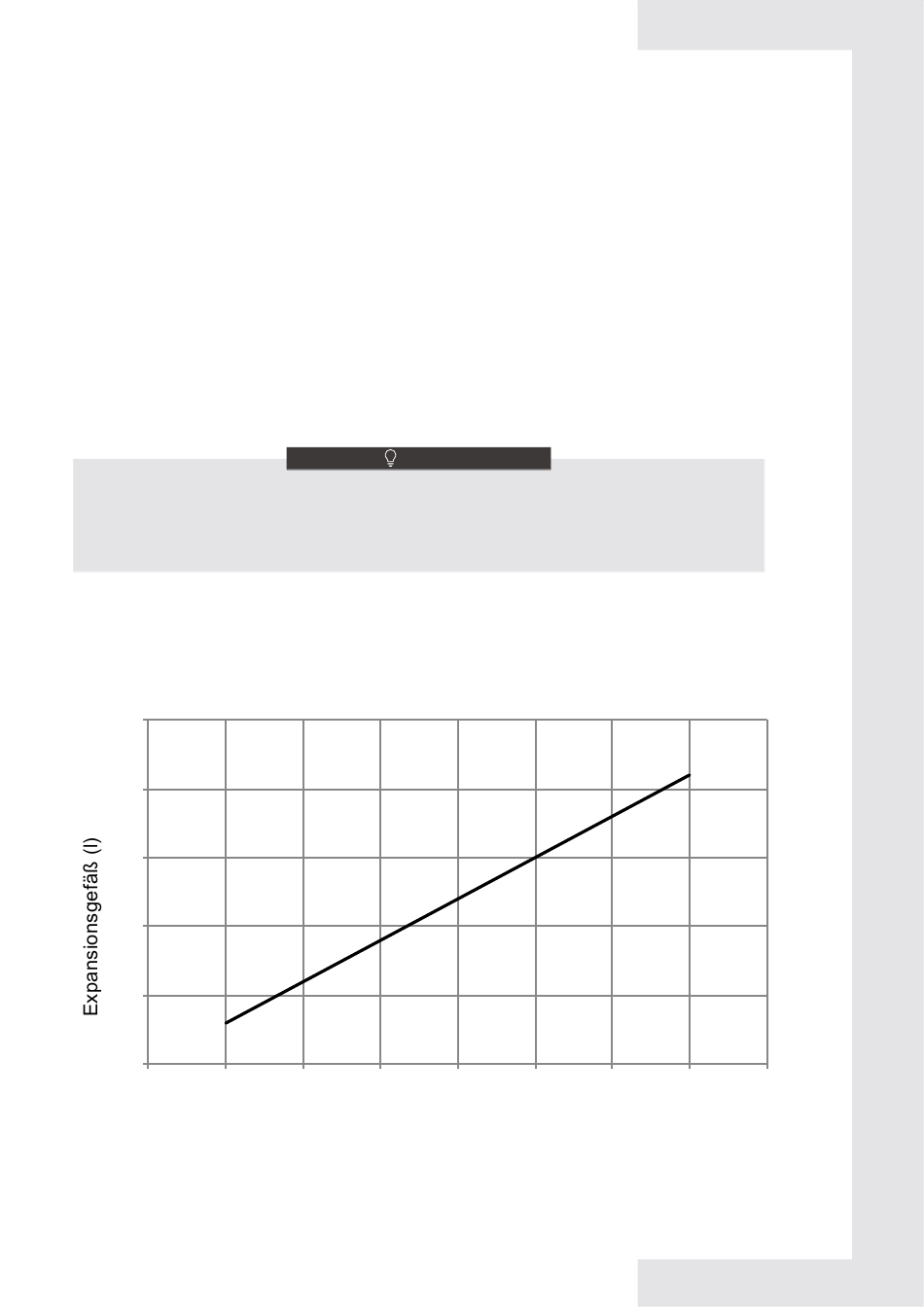

Das Volumen des Expansionsgefäßes kann wie in der Abbildung unten dargestellt sein:
25
20
15
10
5
0
0
50
HINWEIS
100
150
200
Wassermenge in der Anlage (l)
25
250
300
350
400
