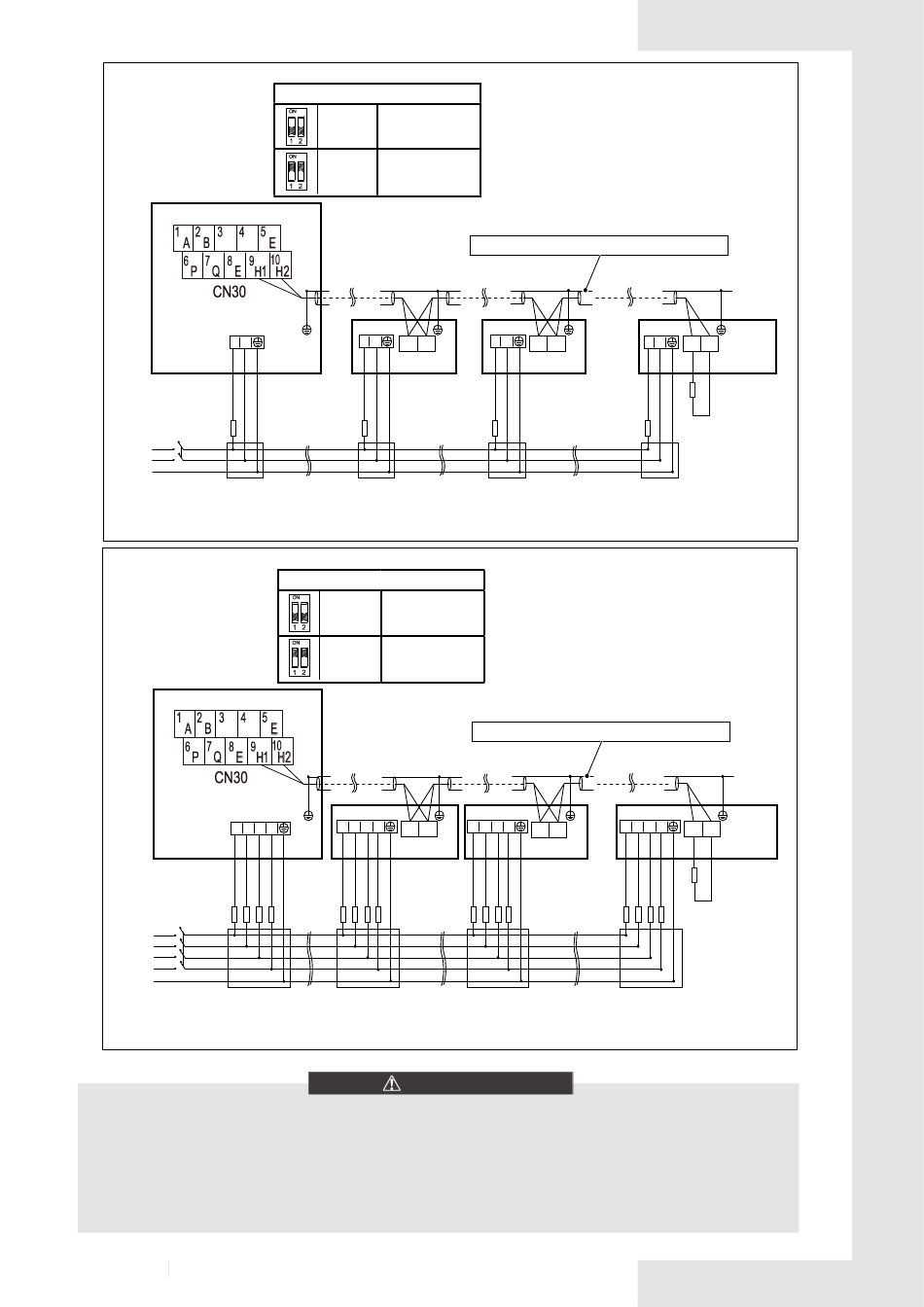

Schaltplan der elektrischen Kaskadensteueranlage (1N~)
X/HA X/HB
L1 L2 L3 N
0: Haupteinheit
Sicherung
ON/OF-Schalter
Stromversorgung
Verteilerkasten
Schaltplan der elektrischen Kaskadensteueranlage (3N~)
1. Die Kaskadenfunktion der Anlage unterstützt nur maximal 6 Maschinen.
2. Um den Erfolg der automatischen Adressierung zu gewährleisten, müssen alle Maschinen an dieselbe Stromversorgung
angeschlossen und einheitlich eingeschaltet werden.
3. Nur die Haupteinheit kann die Steuerung anschließen, und Sie müssen SW9 der Haupteinheit auf "ON" stellen, die
Nebeneinheit kann die Steuerung nicht anschließen.
4. Bitte verwenden Sie abgeschirmte Kabel, und die Abschirmschicht muss geerdet sein.
SW9
Nebeneinheit
OFF
0: Haupteinheit
ON
L N
H1 H2
Nebeneinheit 1
Sicherung Sicherung
Verteilerkasten
SW9
Nebeneinheit
OFF
0: Haupteinheit
ON
H1 H2
L1 L2 L3 N
Nebeneinheit 1
Sicherung Sicherung
Verteilerkasten
Verteilerkasten
VORSICHT
31
Bitte verwenden Sie abgeschirmte Kabel, und die Abschirmschicht
muss geerdet sein.
L N
H1 H2
......
Nebeneinheit 2
Sicherung
Verteilerkasten Verteilerkasten
Bitte verwenden Sie abgeschirmte Kabel, und die Abschirmschicht
muss geerdet sein.
L1 L2 L3 N H1 H2 L1 L2 L3 N
......
Nebeneinheit 2
Sicherung
Verteilerkasten
L N
H1 H2
Nebeneinheit x
Nur die letzte
Inneneinheit benötigt
den in H1 und
H2 eingebauten
Widerstand.
Abschlusswiderstand
H1 H2
Nebeneinheit x
Nur die letzte
Inneneinheit benötigt
den in H1 und
H2 eingebauten
Widerstand.
Abschlusswiderstand
