Installationshandbuch
Eine mangelhafte Leistung der Stromversorgung oder eine
unangemessene Installation können einen Brand verursachen.
Verwenden Sie die bestimmten Kabel für den sicheren
Anschluss der Anschlüsse. Um zu verhindern, dass externe
Kräfte, die an den Anschlüssen angebracht sind, diese
beschädigen, stellen Sie eine Erdung sicher.
Schließen Sie die Erdungsleitungen nicht an Rohre, Wasserrohre,
Blitzableiter oder Erdungsleitungen für Telefonkabel an.
Erfüllen Sie die Normen der elektrischen Firma, wenn Sie die
Versorgungsverkabelung durchführen.
Eine unangemessene Erdung kann zu Stromschlägen führen.
Installieren Sie das Gerät nicht an einem Ort mit Gefahr,
einem brennbaren Gas ausgesetzt sein zu können.
Wenn es um die Einheit herum zu brennbaren Gaslecks kommt,
kann dies einen Brand verursachen.
Notwendiges Werkzeug für die Installationsarbeit
1) Schraubenzieher
2) Bohrer (65 mm)
3) Schlüssel
4) Rohrschneider

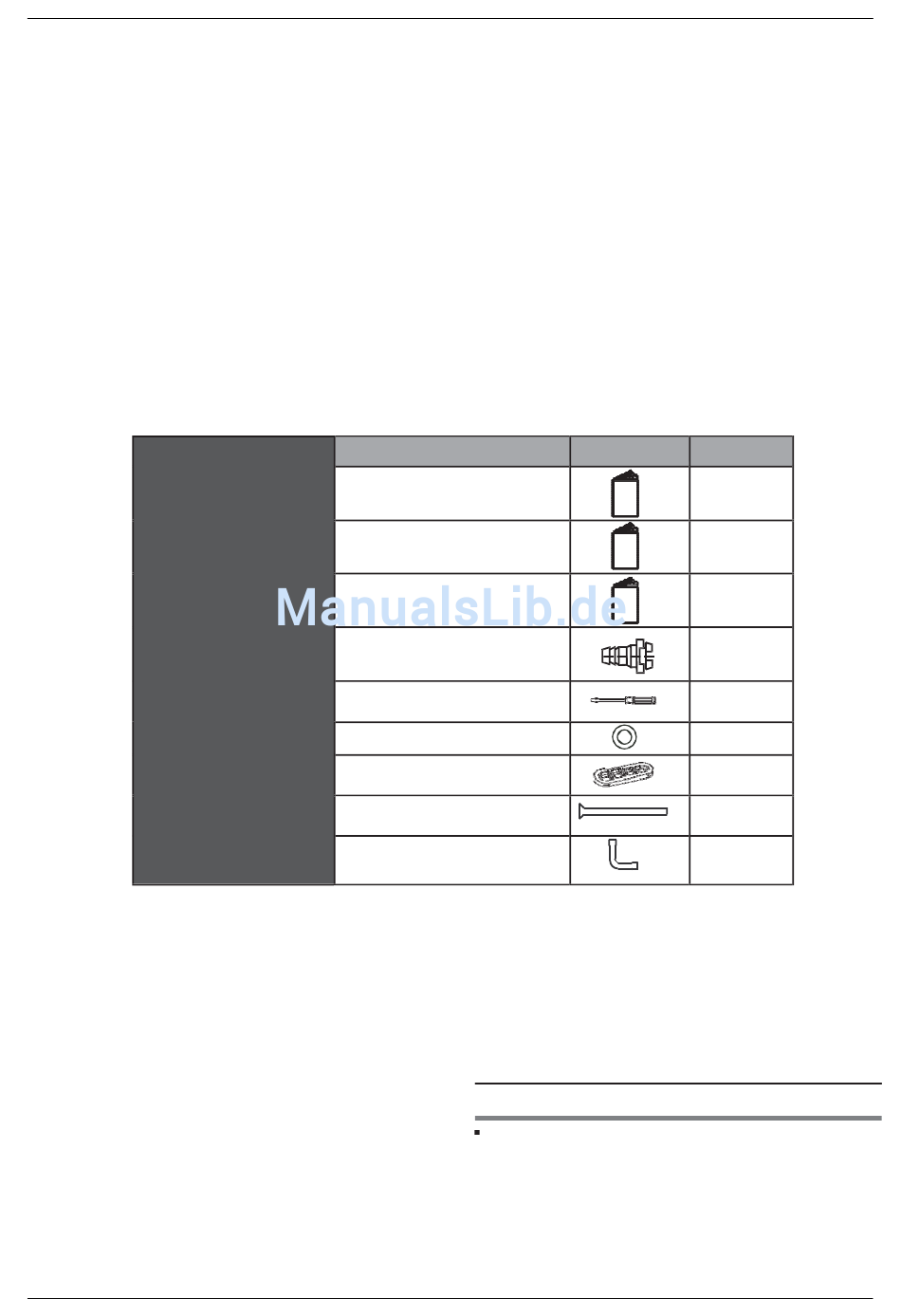

2. ZUBEHÖR
Überprüfen Sie bitte das Vorhandensein des folgenden Zubehörs. Sollten Sie zusätzliches Zubehör benötigen, benutzen Sie dieses sorgfältig.
MONTAGEZUBEHÖR
Kühlmittelrohrleitungen
Ein gewöhnlicher für Kühlmittel verwendeter Rohrsatz darf nicht
verwendet werden. Verwenden Sie folgende Kupferrohre:
Über 0,8 mm oder mehr Dicke für das Rohr von 3/8".
Über 1,0 mm oder mehr Dicke für das Rohr von 5/8" und 3/4".
Das Bördelgerät und die Bördelung sind von den üblichen Arbeiten
mit üblichem Kühlmittel zu unterscheiden. Benutzen Sie die mit der
Einheit mitgelieferte Mutter.
Vor der Installation
Beachten Sie folgende Hinweise vor der Installation.
Vakuumpumpe
Verwenden Sie eine Vakuumpumpe für den Entlüftungsvorgang.
Verwenden Sie kein in der Außeneinheit geladenes Kühlmittel
zur Entlüftung. (Das Kühlmittel zur Entlüftung ist nicht in der
Einheit beinhaltet)
Elektrische Verkabelung
Vergewissern Sie sich, die Versorgungskabel und die
Verbindungskabel zwischen innen / außen zu befestigen, damit sie
sich nicht gegenseitig berühren.
5) Gasspürgerät
6) Maßband
7) Thermometer
8) Mega-tester
9) Elektrisches Prüfgerät
10) Sechskantschlüssel
11) Bördelgerät für Rohre
12) Rohrbieger
13) Wasserwaage
14) Metallsäge
15) Manometer (für R410A)
16) Vakuumpumpe (für R410A)
17) ) Drehmomentschlüssel
18) Kupferleitung
19) Adapter der Vakuumpumpe
NAME
1. Installations- und
Benutzerhandbuch der
Außeneinheit
2. Benutzerhandbuch der
Inneneinheiten
3. Benutzerhandbuch der
Verteiler
4. Dränagepipette
5. Schlitzschraubenzieher
6. Verbindungsstück
7. elliptischer Stöpsel
8. Verbindungsrohr (7/8") (26kW)
9. kurvenförmiges Verbindungsrohr
(7/8") (26kW)
Installationsort
Wählen Sie einen Ort, der eine bestimmte Fläche rund um die
Außeneinheit gewährt und an dem die Betriebsgeräusche und die
Abluft die Nachbarn nicht stören.
Einen Ort, der keinem starken Wind ausgesetzt ist. Einen Ort, der
keinen Durchgang blockiert.
Wenn die Außeneinheit auf einer hohen Stelle installiert wird,
vergewissern Sie sich, dass alle 4 Füße gut gefestigt sind.
Es muss ausreichenden Platz für das Bewegen der Einheit geben.
Ein Ort, an dem das Dränagewasser kein Problem darstellt.
Installieren Sie die Außeneinheit an einem Ort, an dem die Abluft nicht
blockiert wird. Wenn eine Außeneinheit an einem stets starkem Wind
ausgesetzten Ort, wie an der Küste oder einem Dach, angebracht
wird, muss der normale Betrieb des Ventilators mittels einer
Abschirmung gegen den Wind gewährleistet werden.
4
1/4 (17mm)16N•m (1.6kgf•m)
3/8 (22mm)42N•m (4.2kgf•m)
1/2 (26mm)55N•m (5.5kgf•m)
5/8 (15.9mm)120N•m (12.0kgf•m)
MENGE
ABBILDUNG
VORSICHT
MVD Mini V4+
1
1
1
1
1
1
2
1
1
