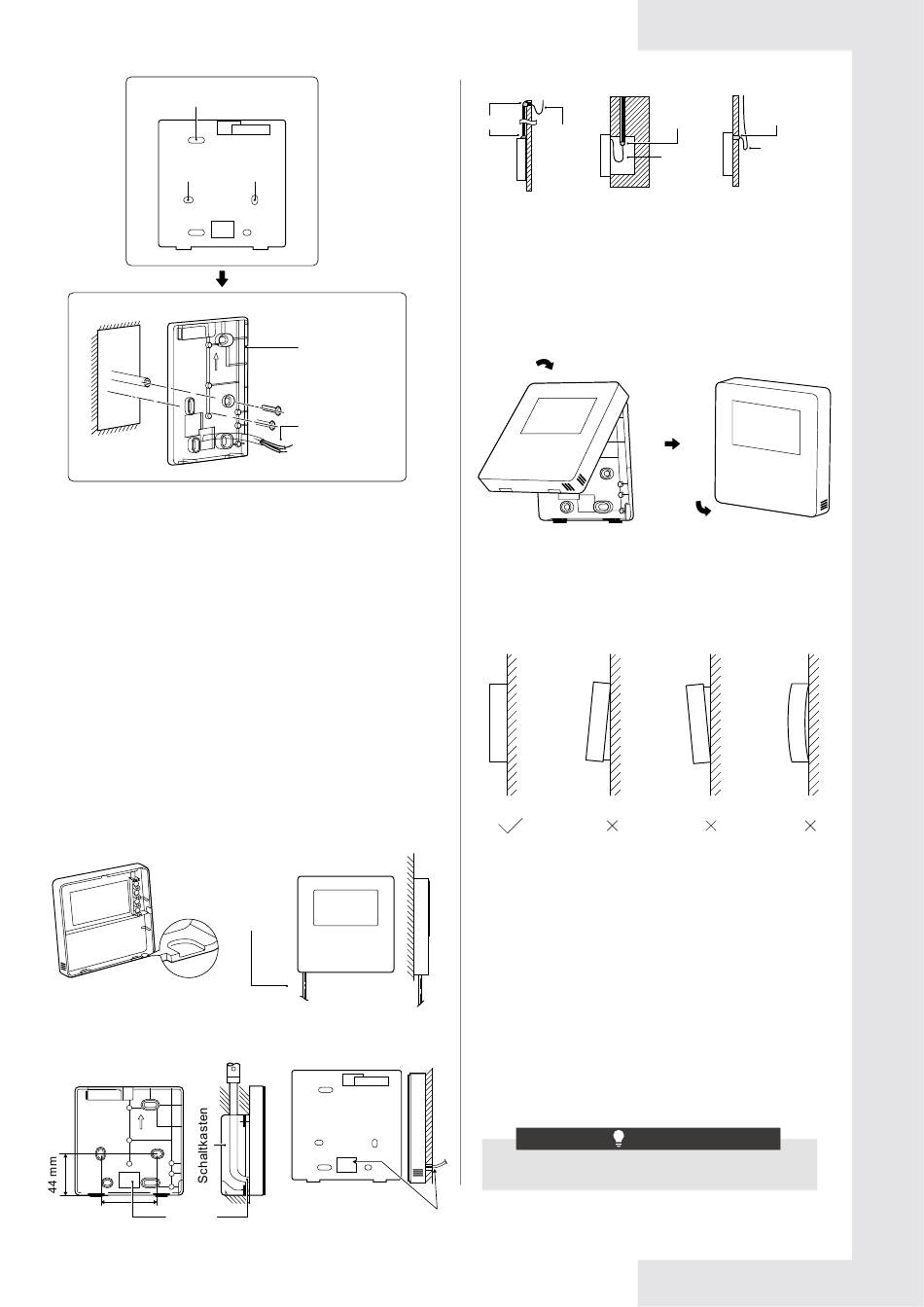

Loch für 3 Schrauben M4 x 20
Loch für Schraube im
Schaltkasten Typ 86, zwei
Schraube M4 X 25 verwenden
1) Verwenden Sie einen Schlitzschraubendreher, um in die Schlitze
an der Unterseite der Kabelfernbedienung einzuführen, hebeln
Sie mit dem Schraubenzieher, bis die Abdeckung entfernt ist.
(Führen Sie diese Schraubenzieherbewegung vorsichtig durch,
um eine Beschädigung der Abdeckung zu vermeiden)
2) Verwenden Sie drei M4X20-Schrauben, um die hintere
Abdeckung direkt an der Wand zu installieren.
3) Verwenden Sie zwei M4X25-Schrauben, um die hintere
Abdeckung des Schaltkastens Typ 86 zu installieren und
verwenden Sie eine M4X20-Schraube für die Wandmontage.
4) Stellen Sie die Länge der beiden Kunststoffschraubstangen
an dem Zubehör so ein, dass sie die Standardlänge von der
Schraubstange des Schaltkastens zur Wand haben. Bei der
Installation der Schraubenstange an der Wand muss die
Schraubstange so flach wie die Wand sein.
5) Verwenden Sie die Kreuzschlitzschrauben, um die untere
Abdeckung des Wandsteuerung zu befestigen. Vergewissern
Sie sich, dass sich die untere Abdeckung der verkabelte
Steuerung nach der Installation auf gleicher Höhe befindet,
und installieren Sie dann die unteren Abdeckung der
Kabelfernbedienung.
6) Ein zu festes Anziehen der Schraube führt zu einer Verformung
der hinteren Abdeckung.
A
Seitenkabelausgang
unten links
Schnittstelle für
Seitenkabelausgang
B
Loch für
Kabel
60 mm
Kitt
Verhindern Sie, dass Wasser in die verkabelte Fernbedienung
eindringt, und verwenden Sie eine Falle und Spachtelmasse, um
die Kabelanschlüsse während der Elektroinstallation abzudichten.
10.4.4 Installation der Frontplatte
Vermeiden Sie nach dem Anziehen und Befestigen
der Frontabdeckung, das Kommunikationskabel während
der Installation zu klemmen.
Hintere
Abdeckung
Signalschaltkabel
Installieren Sie die Rückseite der Abdeckung richtig und befestigen
Sie die vordere Abdeckung fest, andernfalls wird es fallen.
10.5. Einstellungen
Das Gerät muss entsprechend der Installationsumgebung
(Außenklima, installierte Optionen usw.) und den
Benutzeranforderungen konfiguriert werden. Viele
Einstellungen sind dafür verfügbar. Diese Einstellungen
können über "FOR SERVICEMAN" ("Für den Techniker")
im Bedienfeld aufgerufen und eingestellt werden.
Einschalten des Geräts
Wenn das Gerät eingeschaltet ist, wird "1%~99%" auf dem
Bedienfeld angezeigt. Während dieses Vorgangs kann das
Bedienfeld nicht funktionieren.
C
Verfahren
Einzelheiten zum Ändern einer oder mehrerer Einstellungen
finden Sie unter "FOR SERVICEMAN"
("Für den Techniker").
Durchmesser des
Wandlochs und des
Kabellochs: Ø8--Ø10
39
Kitt
Kollektor
Kollektor
HINWEIS
Die auf der Bedienfeld angezeigten Temperaturwerte
sind in °C angegeben.
43
Kitt
Kollektor
Der Sensor wird nicht
durch Feuchtigkeit
beeinflusst.
