8 TYPISCHE ANWENDUNGEN
Diese Anwendungsbeispiele haben nur einen erklärenden Zweck.

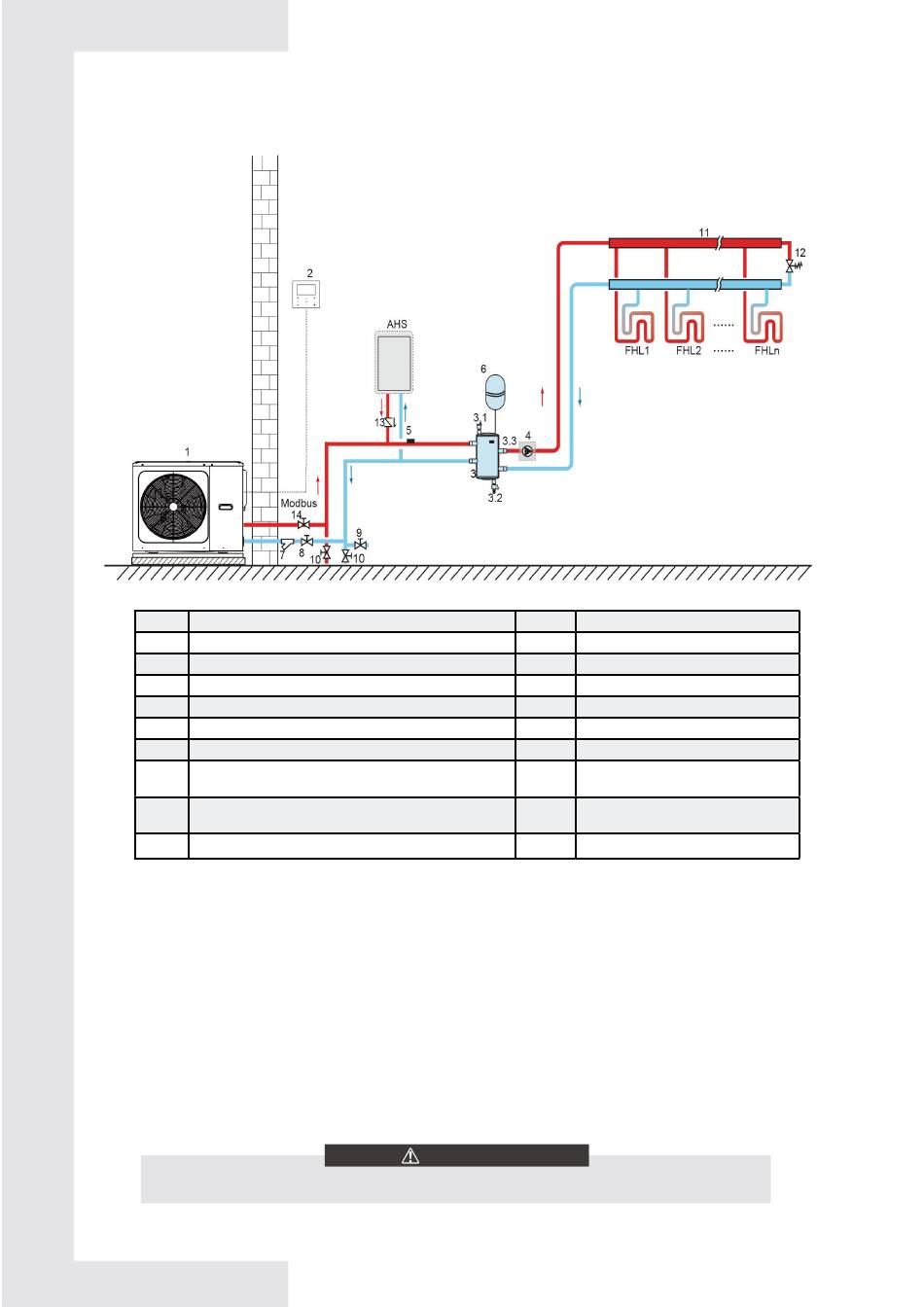

8.1 Anwendung 1
Außen
Code
Montageeinheit
1
Haupteinheit
2
Bedienfeld
3
Pufferspeicher (nicht mitgeliefert)
3.1
Automatisches Entlüftungsventil
3.2
Drainageventil
3.3
Tbt: Oberer Temperatursensor des Speichers (optional)
4
P_o: Äußere Umwälzpumpe (nicht mitgeliefert)
T1: Temperatursensor von dem gesamten
5
Wasserdurchfluss (optional)
6
Expansionsgefäß (nicht mitgeliefert)
• Heizung
Das ON/OFF-Signal sowie die Betriebsart und die Temperatureinstellung werden über das Bedienfeld
konfiguriert. P_o läuft weiter, solange das Gerät zur Heizung eingeschaltet ist.
• AHS-Steuerung (Zusatzwärmequelle)
Die AHS-Funktion kann im Bedienfeld eingestellt werden. (Die AHS-Funktion kann unter "OTHER
HEATING SOURCE" ("Andere Wärmequellen") in "FOR SERVICEMAN" ("Für den Techniker")
als gültig oder ungültig eingestellt werden)
1) Wenn das AHS so eingestellt ist, dass es nur für den Heizbetrieb gilt, kann das AHS auf folgende Weise
eingeschaltet werden:
a. Schalten Sie das AHS über die Funktion BACKHEATER (Hilfswiderstand) auf dem Bedienfeld ein;
b. Das AHS schaltet sich automatisch ein, wenn die anfängliche Wassertemperatur zu niedrig ist oder
die Zielwassertemperatur bei niedriger Umgebungstemperatur zu hoch ist.
P_o läuft weiter, solange das AHS eingeschaltet ist.
2) Wenn das AHS als gültig eingestellt ist, kann M1M2 im Bedienfeld als gültig eingestellt werden.
Im Heizbetrieb schaltet sich das AHS ein, wenn der potenzialfreien Kontakt MIM2 geschlossen ist.
Die höchste Austrittswassertemperatur kann 70 °C erreichen, achten Sie auf Verbrühungen.
Innen
Code
Montageeinheit
7
Filter (Zubehör)
8
Absperrventil (nicht mitgeliefert)
9
Nachfüllventil (nicht mitgeliefert)
10
Drainageventil (nicht mitgeliefert)
11
Kollektor/Verteiler (nicht mitgeliefert)
12
Bypassventil (nicht mitgeliefert)
FHL
Fußbodenheizung (nicht mitgeliefert)
1...n
AHS
Zusatzwärmequelle (nicht mitgeliefert)
VORSICHT
