• Électrovanne de drainage/pompe d'évacuation (Fig. 9.2.1, part. n. 3/12)
Débrancher l'alimentation électrique, enlever la bobine et démonter le
corps de la vanne après avoir dévisser les deux vis de fixation du
collecteur; enlever les impuretés éventuelles et rincer.
• Cuve de recueillement de la base (Fig. 9.2.1, part. n. 8)
Nettoyer la cuve des incrustations éventuelles et vérifier que l'eau
s'écoule librement de la cuve vers l'évacuation correspondante à la
soupape d'écoulement.
• Cuve d'alimentation (Fig. 9.2.1, part. n. 7)
Contrôler qu'il n'y est pas d'obstruction ou de particule solide et que
les électrodes de mesure de la conductivité soient propres, enlever les
impuretés éventuelles et rincer.
• Tuyauteries d'alimentation, charge, trop plein
(Fig. 9.2.1, part. n. 4,5 e 6/9)
Contrôler qu'il n'y est pas d'impureté; enlever celles éventuelles et
rincer.
AVERTISSEMENT IMPORTANT: après avoir substituer ou contrôler les
parties hydrauliques, vérifier que les liaisons aient été effectuées
correctement. Remettre la machine en service et effectuer quelques
cycles d'alimentation et de drainage (de 2 à 4), une fois terminé, vérifier
les fuites d'eau éventuels en appliquant la procédure de sécurité .
6
9
10
11
9.3 Substitution des composants
9.3.1 Fusibles des circuits auxiliaires
Utiliser des fusibles de calibrage indiqué au tab. 9.3.1.1.
Modèles
fusibles 1-2 alimentation transformateur
fusible 3 pour protection de la pompe
fusible à bord de la carte vers. P *
fusible 4 protection au secondaire
*: pour la carte en version H jusqu'à 15 kg/h, la protection au secondaire est réalisée à l'aide d'un thermofusible à l'intérieur du transformateur.
7
4
5
2
8
1

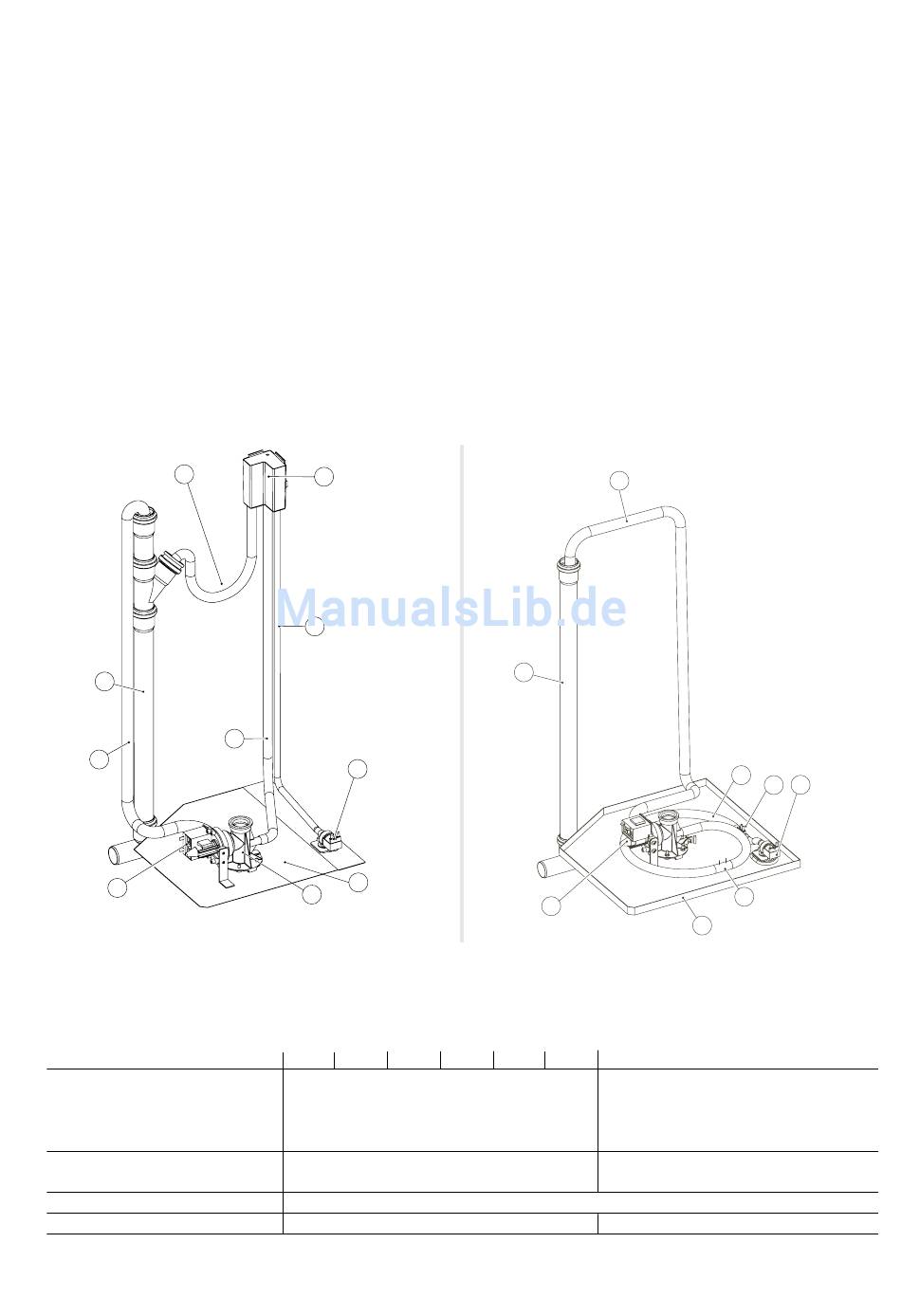

Fig. 9.2.1B
UE001 UE003 UE005 UE008 UE010 UE015
1 A, GL, 10,3 x 38 contenus dans les porte-fusibles
sur guide Oméga
• Abschlämmventil/Abschlämmpumpe (Abbildung 9.2.1, Teil 3/12)
Trennen Sie die Stromversorgung ab; entfernen Sie die Spule und
montieren Sie den Ventilkörper ab, nachdem Sie die beiden
Schrauben am Sammler entfernt haben. Beseitigen Sie eventuelle
Verunreinigungen und spülen Sie nach. Für die Pumpe genügt es, die
Schrauben zu lösen und die Verunreinigungen zu entfernen
• Bodenwanne (Abbildung 9.2.1, Teil 8)
Reinigen Sie den Behälter von eventuellen Ablagerungen und prüfen
Sie nach, dass das Wasser frei vom Behälter zum Ablauf des
Abschlämmventils fließt
• Einlaufbehälter (Abbildung 9.2.1, Teil 7)
Überprüfen Sie, dass keine Verstopfungen bestehen oder feste
Teilchen vorkommen, und dass die Leitfähigkeitselektroden sauber
sind; beseitigen Sie eventuelle Verunreinigungen und spülen Sie nach.
• Zulauf- , Einlauf- und Überlaufleitungen (Abbildung 9.2.1, Teile 4,5
und 6/9) Überprüfen Sie, dass sie frei von Verunreinigungen sind;
beseitigen Sie eventuelle Verunreinigungen und spülen Sie nach.
WICHTIGER HINWEIS: kontrollieren Sie nach dem Austausch und der
Kontrolle der wasserführenden Teile, ob die Anschlüsse korrekt
ausgeführt wurden. Starten Sie das Gerät neu und führen Sie einige
Zulauf- und Abschlämmzyklen durch (von 2 – 4); überprüfen Sie
danach eventuelle Undichtigkeiten gemäß Sicherheitsverfahren.
9
11
1 AT 5x20 en verre
55
10
5
12
12
8
UE025-45-065
0,5 A, GL, 10,3x38 contenus dans les porte-fusibles
sur guide Oméga (pour tensions W-K)
1 A, GL, 10,3x38 contenus dans les porte-fusibles sur
guide Oméga (pour tensions L-M-N)
1 A FAST 10,3x38 contenu dans les porte-fusibles
sur guide Oméga
2,5 A T 5x20 en céramique
humiSteam - cod. +030221912 rel. 4.2 - 27.04.2004
2
Fig. 9.2.1C
Tab. 9.3.1.1
