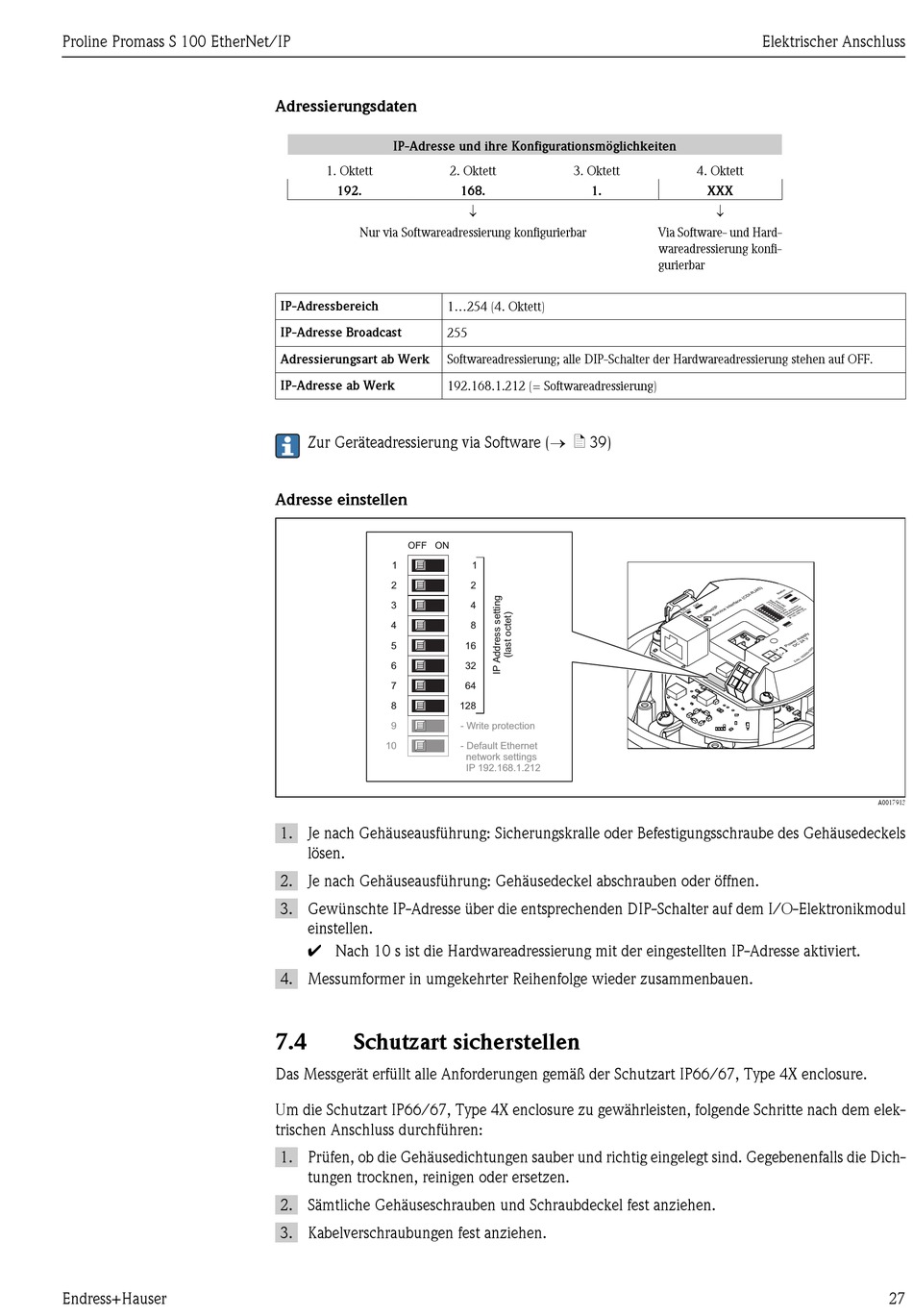

Adresse Einstellen; Schutzart Sicherstellen - Endress+Hauser Proline Promass S 100 EtherNet/IP Betriebsanleitung

Proline Promass S 100 EtherNet/IP
Endress+Hauser
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich 1...254 (4. Oktett)
IP-Adresse Broadcast 255
Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf OFF.
IP-Adresse ab Werk 192.168.1.212 (= Softwareadressierung)
Zur Geräteadressierung via Software (® ä 39)

Adresse einstellen

OFF ON
1
2
3
4
5
6
7
8
9
10
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels
lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen.
3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul
einstellen.
à Nach 10 s ist die Hardwareadressierung mit der eingestellten IP-Adresse aktiviert.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.4

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elek-
trischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die Dich-
tungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
2. Oktett 3. Oktett
168. 1.
¯
1
2
4
8
16
32
64
128
- Write protection
- Default Ethernet
network settings
IP 192.168.1.212
Elektrischer Anschluss
4. Oktett
XXX
¯
Via Software- und Hard-
wareadressierung konfi-
gurierbar
A0017913
