BETRIEBSANLEITUNG
4.3
Montage des Geräts
de
5
Elektrische Installation
10
B E T R I E B S A N L E I T U N G | PowerProx Mini – WTT4SLC

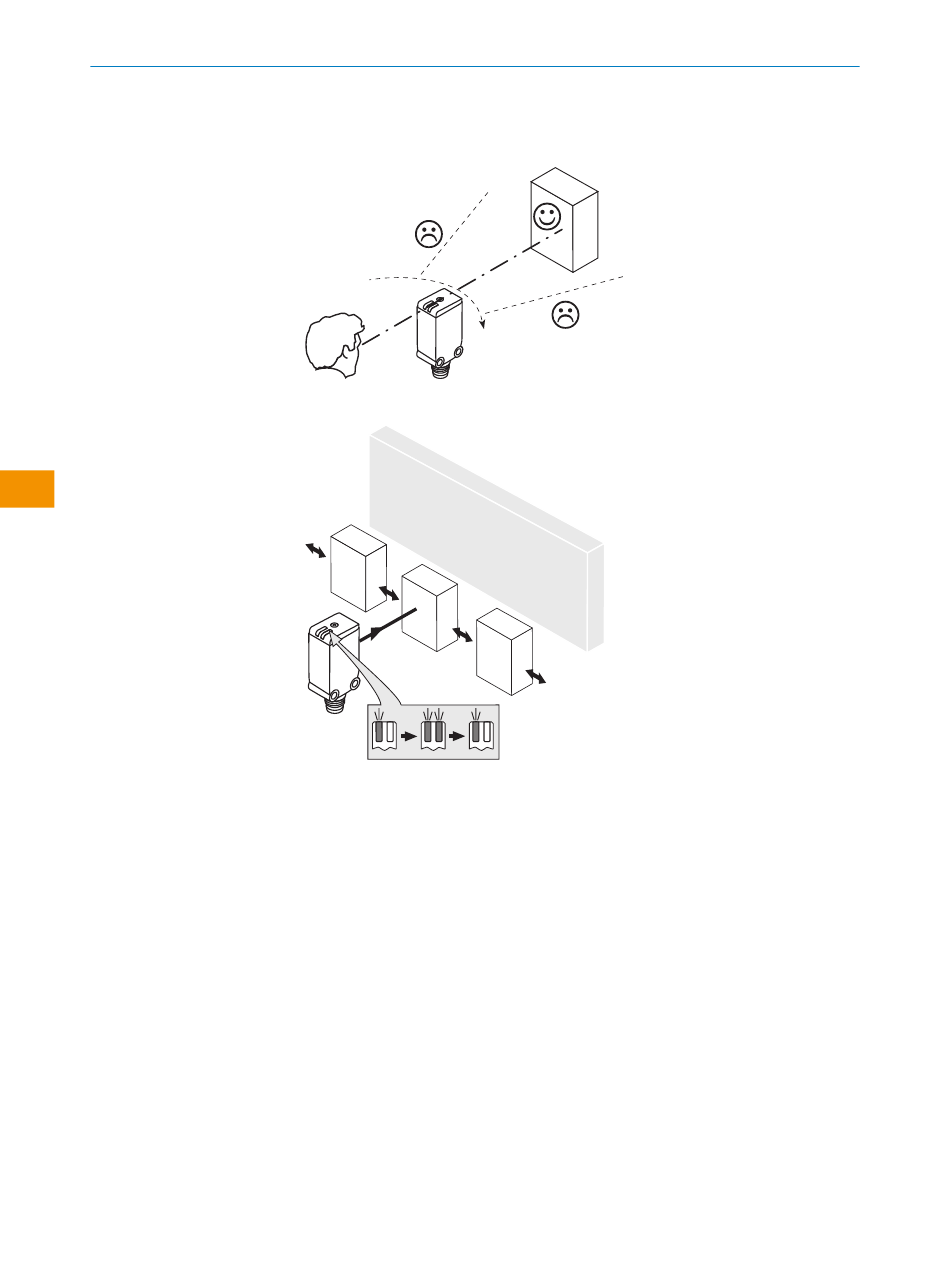

Abbildung 3: Ausrichtung des Sensors
Abbildung 4: Standardrichtung
1.
Den Sensor unter Verwendung eines geeigneten Befestigungswinkels montieren
(siehe SICK-Zubehörpalette).
2.
Das maximal zulässige Anzugsdrehmoment von 0,8 Nm beachten.
3.
Den Sensor am Objekt ausrichten. Die Position so wählen, dass der ausgesandte
rote Lichtstrahl die Mitte des Objekts trifft. Es muss sichergestellt werden, dass
die Optiköffnung (Frontscheibe) des Sensors komplett frei ist,
Seite
10.
4.
Bevorzugte Richtung des Objekts relativ zum Sensor beachten,
Seite
10.
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
–
Steckeranschluss: Pinbelegung
–
Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
siehe Abbildung 3,
siehe Abbildung 4,
8022570.1FBN/15.09.2022 | SICK
Irrtümer und Änderungen vorbehalten
