작동 지침서
ko
평균값 필터(AVG)
6.2
작 동 지 침 서 | PowerProx Mini - WTT4SLC
120

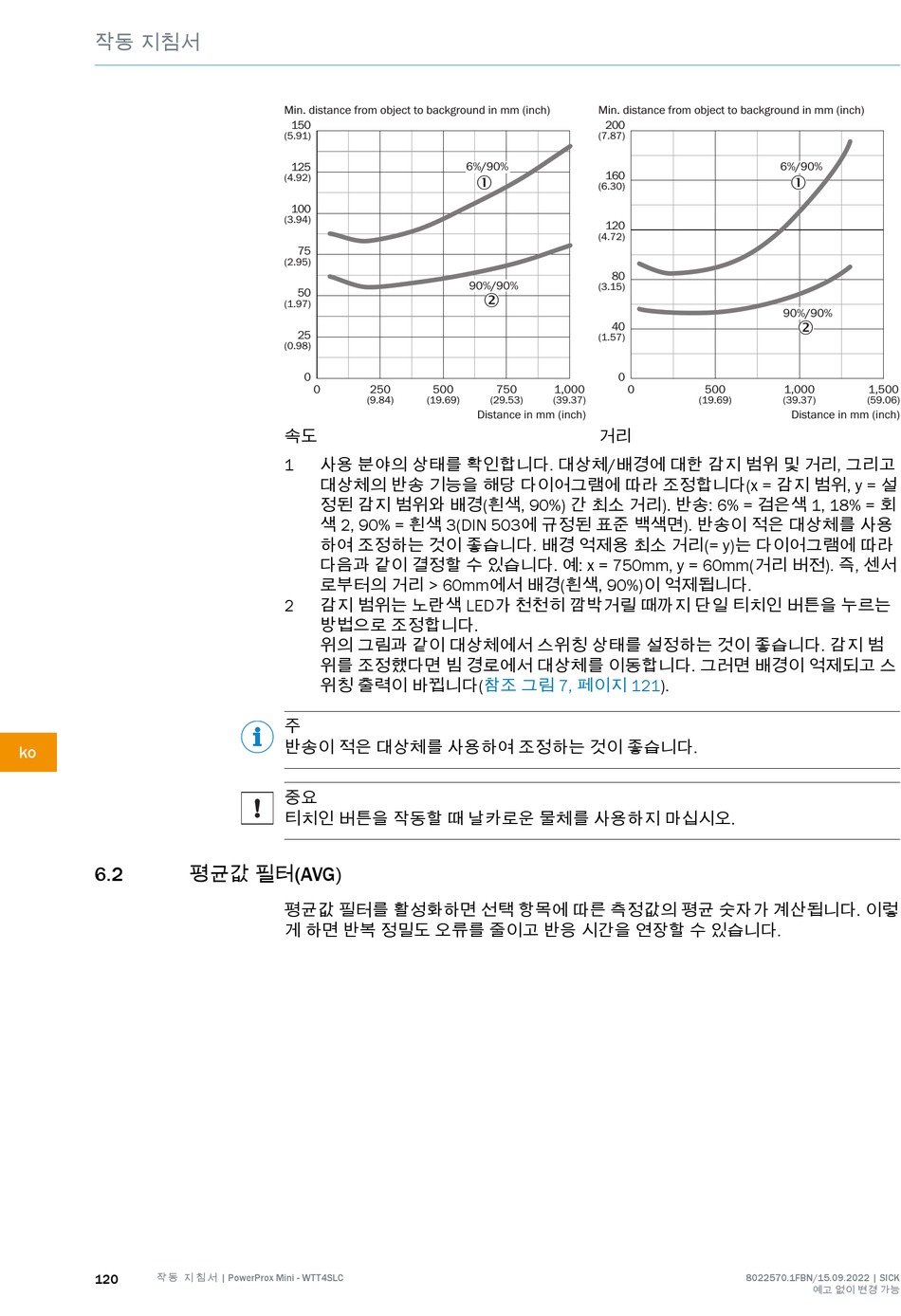

Min. distance from object to background in mm (inch)
150
(5.91)
6%/90%
125
(4.92)
100
(3.94)
75
(2.95)
90%/90%
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
속도
사용 분야의 상태를 확인합니다. 대상체/배경에 대한 감지 범위 및 거리, 그리고
1
대상체의 반송 기능을 해당 다이어그램에 따라 조정합니다(x = 감지 범위, y = 설
정된 감지 범위와 배경(흰색, 90%) 간 최소 거리). 반송: 6% = 검은색 1, 18% = 회
색 2, 90% = 흰색 3(DIN 503에 규정된 표준 백색면). 반송이 적은 대상체를 사용
하여 조정하는 것이 좋습니다. 배경 억제용 최소 거리(= y)는 다이어그램에 따라
다음과 같이 결정할 수 있습니다. 예: x = 750mm, y = 60mm(거리 버전). 즉, 센서
로부터의 거리 > 60mm에서 배경(흰색, 90%)이 억제됩니다.
감지 범위는 노란색 LED가 천천히 깜박거릴 때까지 단일 티치인 버튼을 누르는
2
방법으로 조정합니다.
위의 그림과 같이 대상체에서 스위칭 상태를 설정하는 것이 좋습니다. 감지 범
위를 조정했다면 빔 경로에서 대상체를 이동합니다. 그러면 배경이 억제되고 스
위칭 출력이 바뀝니다(참조 그림 7, 페이지
주
반송이 적은 대상체를 사용하여 조정하는 것이 좋습니다.
중요
티치인 버튼을 작동할 때 날카로운 물체를 사용하지 마십시오.
평균값 필터를 활성화하면 선택 항목에 따른 측정값의 평균 숫자가 계산됩니다. 이렇
게 하면 반복 정밀도 오류를 줄이고 반응 시간을 연장할 수 있습니다.
Min. distance from object to background in mm (inch)
200
(7.87)
160
1
(6.30)
120
(4.72)
80
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
거리
121).
6%/90%
1
90%/90%
2
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
8022570.1FBN/15.09.2022 | SICK
예고 없이 변경 가능
