4.3 デバイスの取付
ja
5 電気的設置
100
取 扱 説 明 書 | PowerProx Mini - WTT4SLC

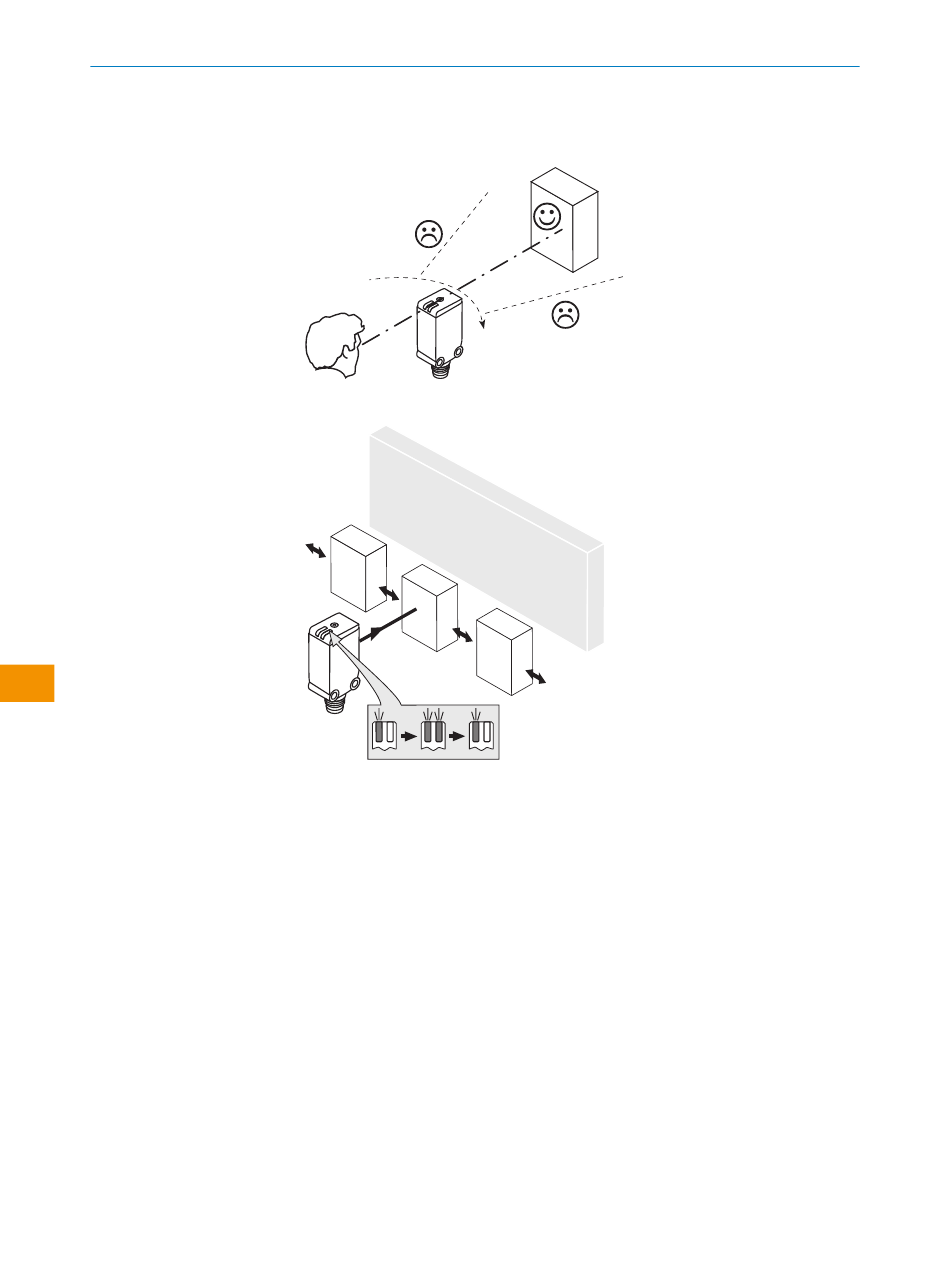

図 3: センサの方向調整
図 4: 標準的な方向
1. 適切な取付ブラケットを使用してセンサを取り付けます（SICK アクセサリカ
タログを参照） 。
2. センサの最大許容締付トルク 0.8 Nm に注意してください。
3. センサを対象物に合わせます。赤色投光ビームが対象物の中央に当たるよう
に位置を選択します。センサの光学面（フロントカバー）の視界を遮るものが
一切ないことを確認してください。参照 図 3, ページ 100
4. センサに対して対象物が検出可能な方向にあることを確認してください。参
照 図 4, ページ 100
センサの接続は無電圧状態で行う必要があります。接続タイプに応じて以下の情
報を遵守してください:
– コネクタ接続: ピン配置
– ケーブル: 芯線色
すべての電気的接続部を接続してから供給電圧を印加、あるいは電源を入れてくだ
さい。
