2.7 Naprawy
3

Opis produktu

3.1 Widok urządzenia
4 Montaż
4.1

Zakres dostawy

4.2 Wymagania dotyczące montażu
8022570.1FBN/15.09.2022 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
Produkt jest urządzeniem zastępczym. Urządzenie nie jest przeznaczone do naprawy.
Ingerencja lub modyfikacje urządzenia ze strony klienta skutkuje unieważnieniem wszel‐
kich roszczeń gwarancyjnych wobec firmy SICK AG.
1
2
3

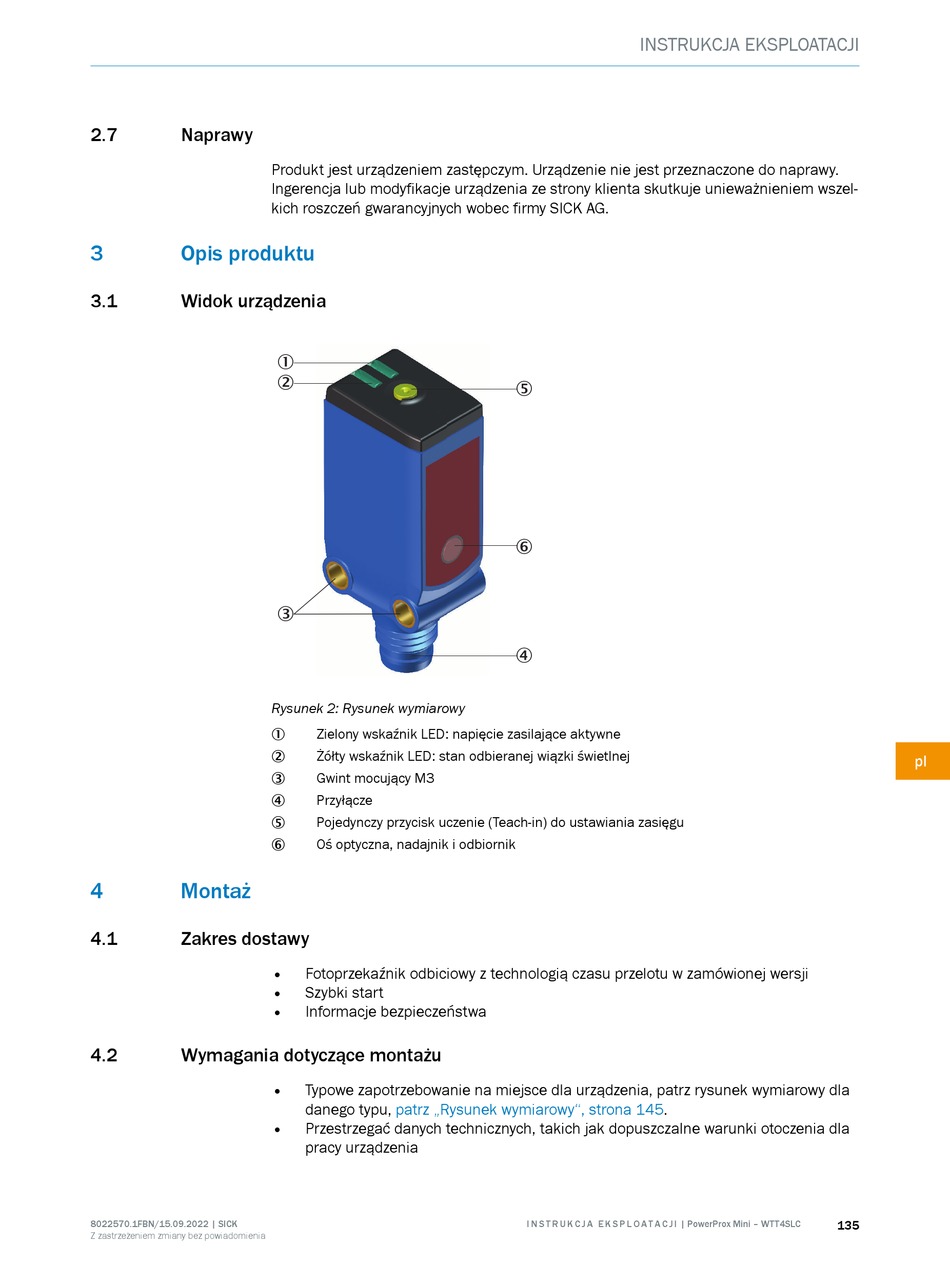

Rysunek 2: Rysunek wymiarowy
Zielony wskaźnik LED: napięcie zasilające aktywne
1
Żółty wskaźnik LED: stan odbieranej wiązki świetlnej
2
Gwint mocujący M3
3
Przyłącze
4
Pojedynczy przycisk uczenie (Teach-in) do ustawiania zasięgu
5
Oś optyczna, nadajnik i odbiornik
6
• Fotoprzekaźnik odbiciowy z technologią czasu przelotu w zamówionej wersji
• Szybki start
• Informacje bezpieczeństwa
•
Typowe zapotrzebowanie na miejsce dla urządzenia, patrz rysunek wymiarowy dla
danego typu, patrz „Rysunek wymiarowy", strona
• Przestrzegać danych technicznych, takich jak dopuszczalne warunki otoczenia dla
pracy urządzenia
