ISTRUZIONI PER L'USO
it
6.2 Filtro di media (AVG)
84 I S T R U Z I O N I P E R L ' U S O | PowerProx Mini - WTT4SLC
Min. distance from object to background in mm (inch)
150
(5.91)
6%/90%
125
(4.92)
100
(3.94)
75
(2.95)
90%/90%
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
Speed

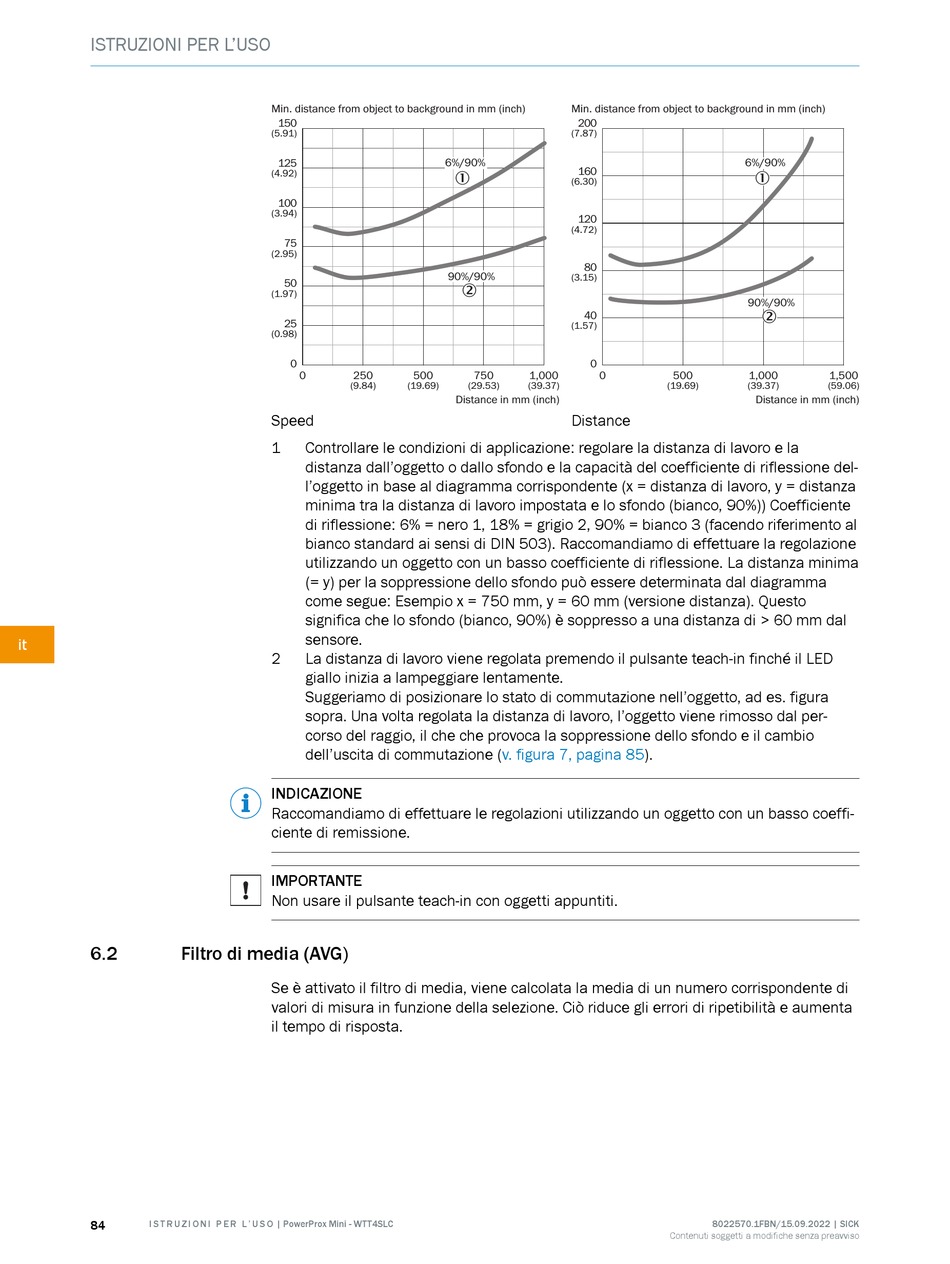

1 Controllare le condizioni di applicazione: regolare la distanza di lavoro e la
distanza dall'oggetto o dallo sfondo e la capacità del coefficiente di riflessione del‐
l'oggetto in base al diagramma corrispondente (x = distanza di lavoro, y = distanza
minima tra la distanza di lavoro impostata e lo sfondo (bianco, 90%)) Coefficiente
di riflessione: 6% = nero 1, 18% = grigio 2, 90% = bianco 3 (facendo riferimento al
bianco standard ai sensi di DIN 503). Raccomandiamo di effettuare la regolazione
utilizzando un oggetto con un basso coefficiente di riflessione. La distanza minima
(= y) per la soppressione dello sfondo può essere determinata dal diagramma
come segue: Esempio x = 750 mm, y = 60 mm (versione distanza). Questo
significa che lo sfondo (bianco, 90%) è soppresso a una distanza di > 60 mm dal
sensore.
2 La distanza di lavoro viene regolata premendo il pulsante teach-in finché il LED
giallo inizia a lampeggiare lentamente.
Suggeriamo di posizionare lo stato di commutazione nell'oggetto, ad es. figura
sopra. Una volta regolata la distanza di lavoro, l'oggetto viene rimosso dal per‐
corso del raggio, il che che provoca la soppressione dello sfondo e il cambio
dell'uscita di commutazione
INDICAZIONE
Raccomandiamo di effettuare le regolazioni utilizzando un oggetto con un basso coeffi‐
ciente di remissione.
IMPORTANTE
Non usare il pulsante teach-in con oggetti appuntiti.
Se è attivato il filtro di media, viene calcolata la media di un numero corrispondente di
valori di misura in funzione della selezione. Ciò riduce gli errori di ripetibilità e aumenta
il tempo di risposta.
Min. distance from object to background in mm (inch)
200
(7.87)
160
1
(6.30)
120
(4.72)
80
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
Distance
(v. figura 7, pagina 85).
6%/90%
1
90%/90%
2
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
8022570.1FBN/15.09.2022 | SICK
Contenuti soggetti a modifiche senza preavviso
