Produktbeschreibung

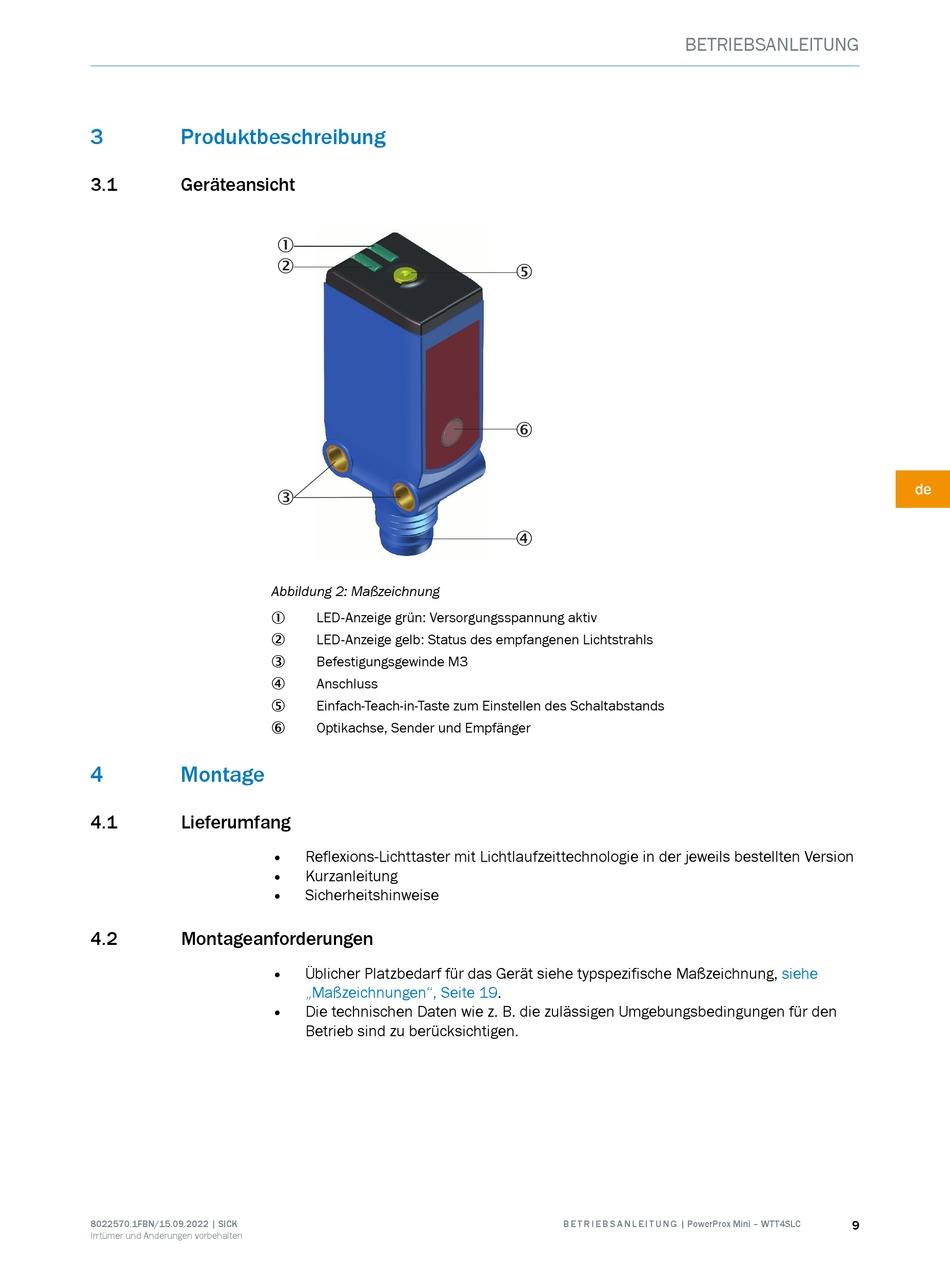

3.1 Geräteansicht
4 Montage
4.1

Lieferumfang

4.2 Montageanforderungen
8022570.1FBN/15.09.2022 | SICK
Irrtümer und Änderungen vorbehalten
1
2
3
Abbildung 2: Maßzeichnung
LED-Anzeige grün: Versorgungsspannung aktiv
1
LED-Anzeige gelb: Status des empfangenen Lichtstrahls
2
Befestigungsgewinde M3
3
Anschluss
4
Einfach-Teach-in-Taste zum Einstellen des Schaltabstands
5
Optikachse, Sender und Empfänger
6
• Reflexions-Lichttaster mit Lichtlaufzeittechnologie in der jeweils bestellten Version
• Kurzanleitung
•
Sicherheitshinweise
• Üblicher Platzbedarf für das Gerät siehe typspezifische Maßzeichnung,
„Maßzeichnungen", Seite
• Die technischen Daten wie z. B. die zulässigen Umgebungsbedingungen für den
Betrieb sind zu berücksichtigen.
