SICK PowerProx Mini WTT4SLC Betriebsanleitung Seite 139

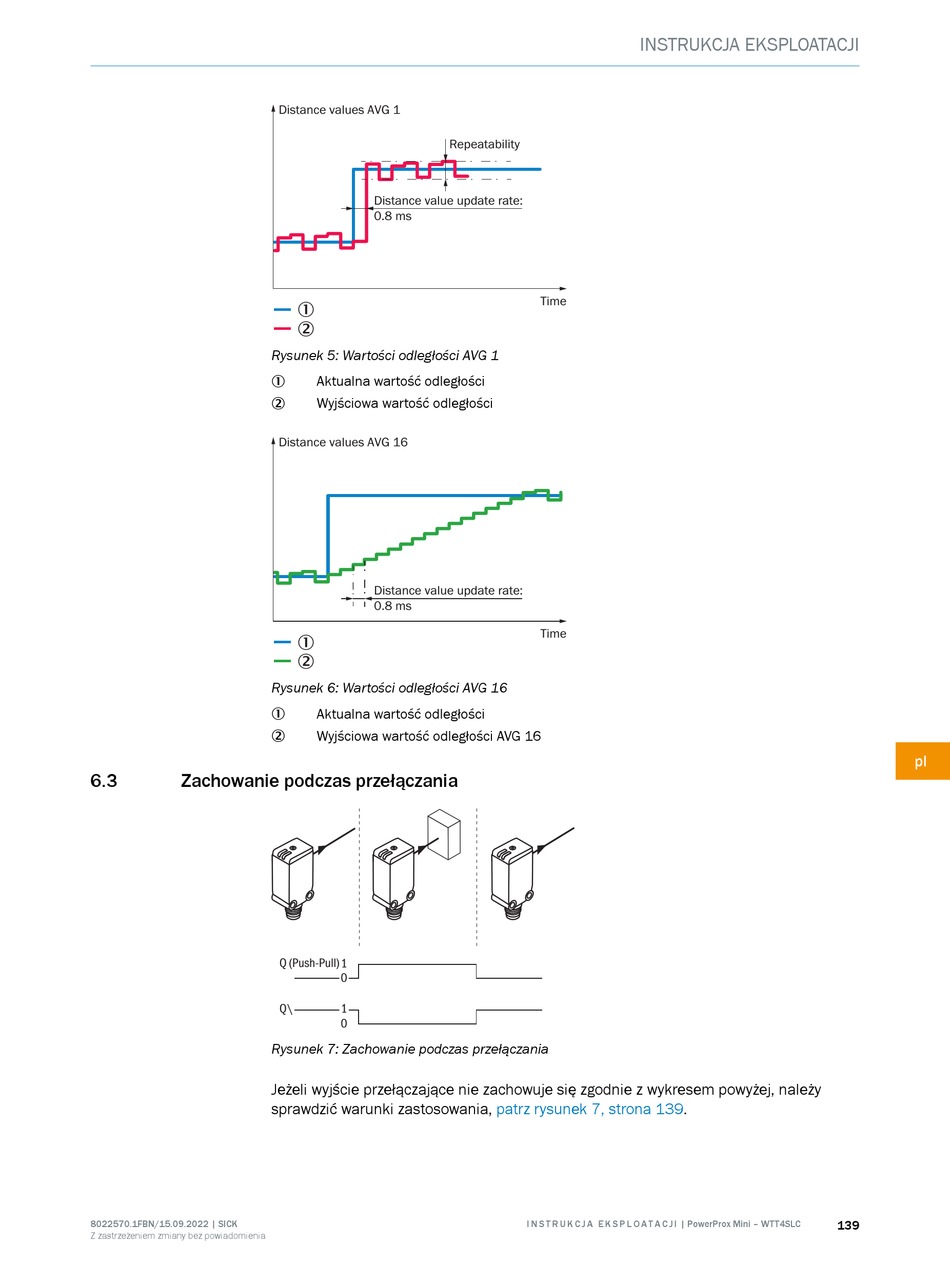

6.3 Zachowanie podczas przełączania
8022570.1FBN/15.09.2022 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
Distance values AVG 1
Repeatability
Distance value update rate:
0.8 ms
1
2
Rysunek 5: Wartości odległości AVG 1
Aktualna wartość odległości
1
Wyjściowa wartość odległości
2
Distance values AVG 16
Distance value update rate:
0.8 ms
1
2
Rysunek 6: Wartości odległości AVG 16
Aktualna wartość odległości
1
Wyjściowa wartość odległości AVG 16
2
Q (Push-Pull) 1
0
Q\ 1
0
Rysunek 7: Zachowanie podczas przełączania
Jeżeli wyjście przełączające nie zachowuje się zgodnie z wykresem powyżej, należy
sprawdzić warunki zastosowania,
INSTRUKCJA EKSPLOATACJI
Time
Time
patrz rysunek 7, strona 139.
I N S T R U K C J A E K S P L O A T A C J I | PowerProx Mini – WTT4SLC
pl
139
