Montaje del dispositivo

es
5 Instalación eléctrica
46 I N S T R U C C I O N E S D E U S O | PowerProx Mini - WTT4SLC

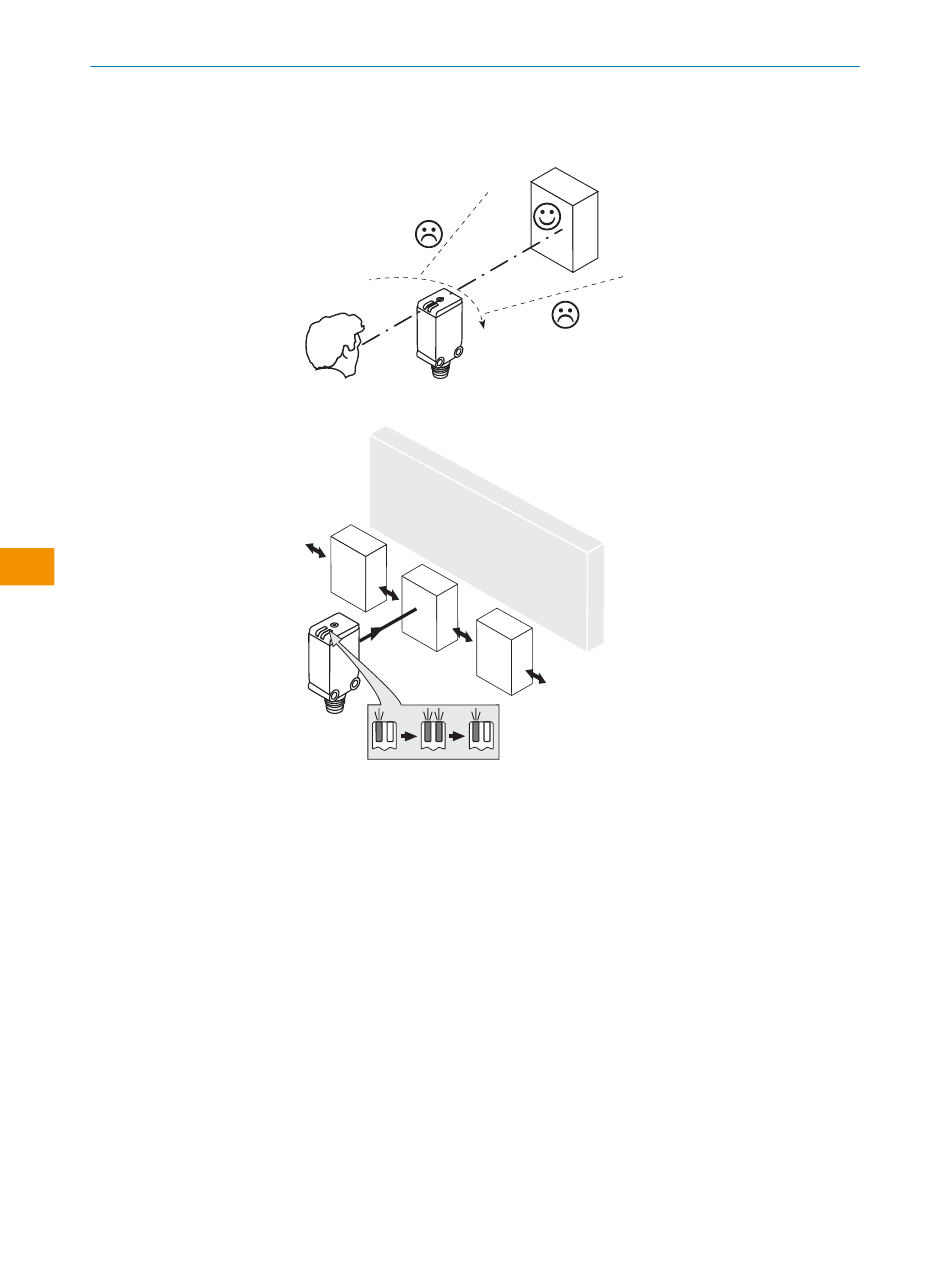

Figura 3: Alineación del sensor
Figura 4: Dirección estándar
1. Monte el sensor con una escuadra de fijación adecuada (véase la gama de
accesorios de SICK).
2. Tenga en cuenta el par de apriete máximo de 0,8 Nm admisible para el sensor.
3. Alinee el sensor con el objeto. Seleccione la posición de forma que el haz de luz
roja emitido incida en el centro del objeto. Asegúrese de que la abertura óptica
(pantalla frontal) del sensor esté completamente despejada,
página 46.
4. Tenga en cuenta la dirección preferente del objeto respecto al sensor,
figura 4, página 46.
La conexión de los sensores debe realizarse sin tensión. Debe tenerse en cuenta la
siguiente información en función del tipo de conexión:
– Conexión de enchufes: asignación de terminales
– Cable: color del hilo
No aplicar ni conectar la fuente de alimentación hasta que no se hayan finalizado
todas las conexiones eléctricas.
véase figura 3,
véase
