MONTAGE
14
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
b
werden.
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen.
Die Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
b
Die Ausrichthalterung ermöglicht es, Sender und Empfänger um die Geräteachse
b
zu rotieren und korrekt auszurichten,
Seite
22.
Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung

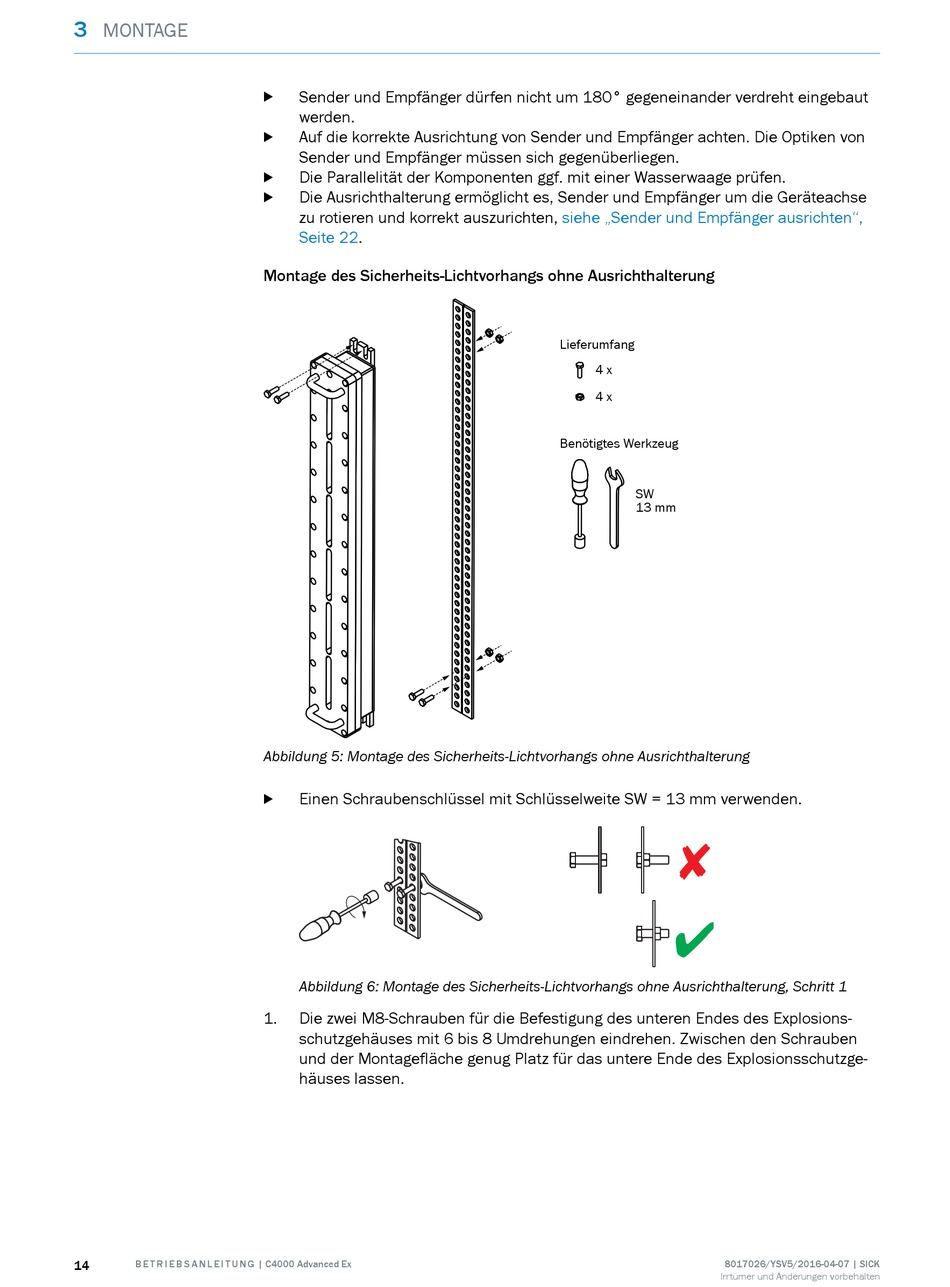

Abbildung 5: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung
Einen Schraubenschlüssel mit Schlüsselweite SW = 13 mm verwenden.
b
Abbildung 6: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung, Schritt 1
1.
Die zwei M8-Schrauben für die Befestigung des unteren Endes des Explosions‐
schutzgehäuses mit 6 bis 8 Umdrehungen eindrehen. Zwischen den Schrauben
und der Montagefläche genug Platz für das untere Ende des Explosionsschutzge‐
häuses lassen.
siehe „Sender und Empfänger ausrichten",
Lieferumfang
4 x
4 x
Benötigtes Werkzeug
SW
13 mm
8017026/YSV5/2016-04-07 | SICK
Irrtümer und Änderungen vorbehalten
