10.2 Maßzeichnungen
12,2
1
2
M8
3 4
5

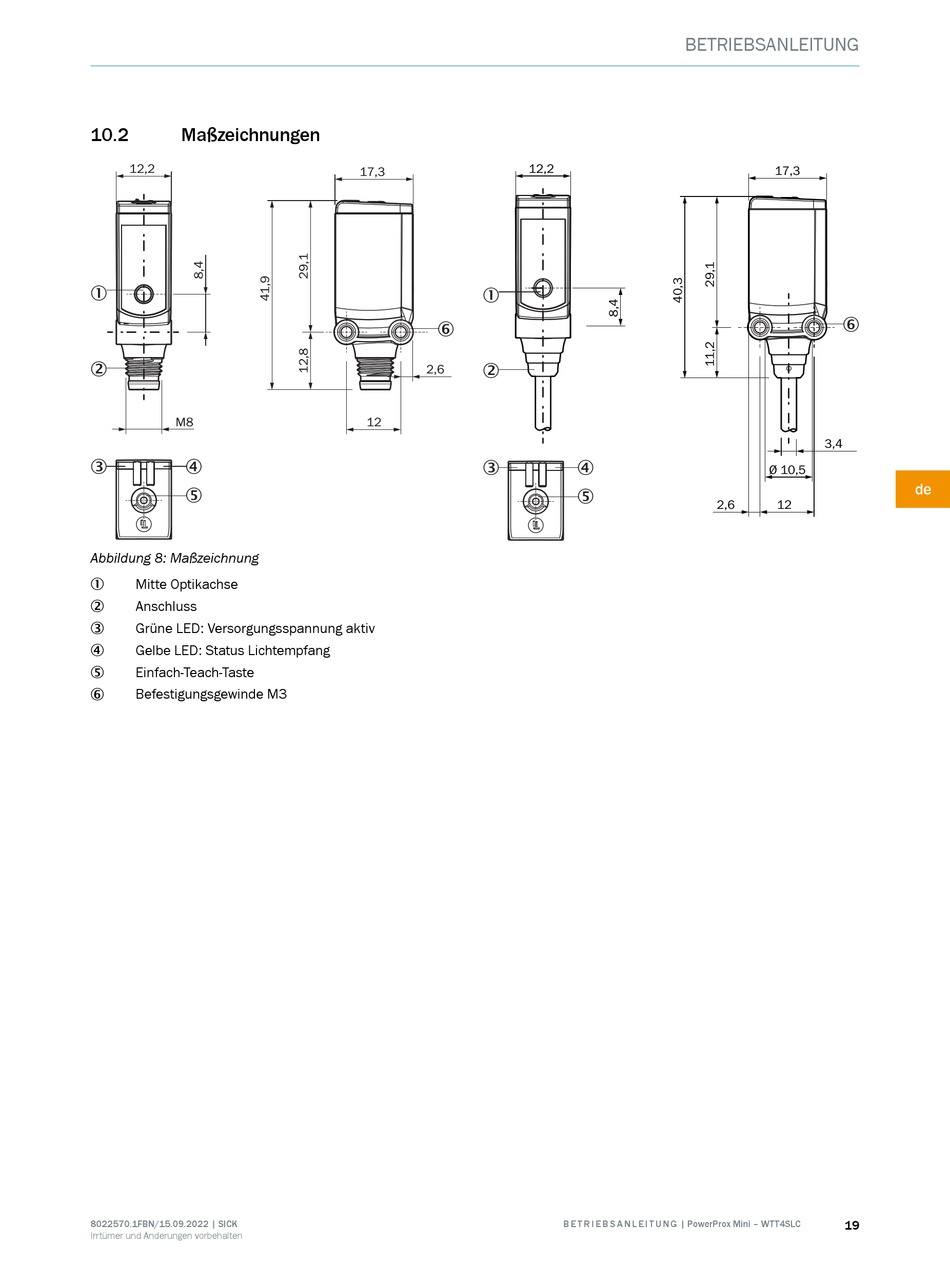

Abbildung 8: Maßzeichnung
Mitte Optikachse
1
Anschluss
2
Grüne LED: Versorgungsspannung aktiv
3
Gelbe LED: Status Lichtempfang
4
Einfach-Teach-Taste
5
Befestigungsgewinde M3
6
8022570.1FBN/15.09.2022 | SICK
Irrtümer und Änderungen vorbehalten
12,2
17,3
1
6
2
2,6
12
3
BETRIEBSANLEITUNG
4
5
2,6
B E T R I E B S A N L E I T U N G | PowerProx Mini – WTT4SLC
17,3
6
3,4
Ø 10,5
de
12
19
