操作指南
10.2 尺寸图
12.2
(0.48)
1
2
M8
3 4
5

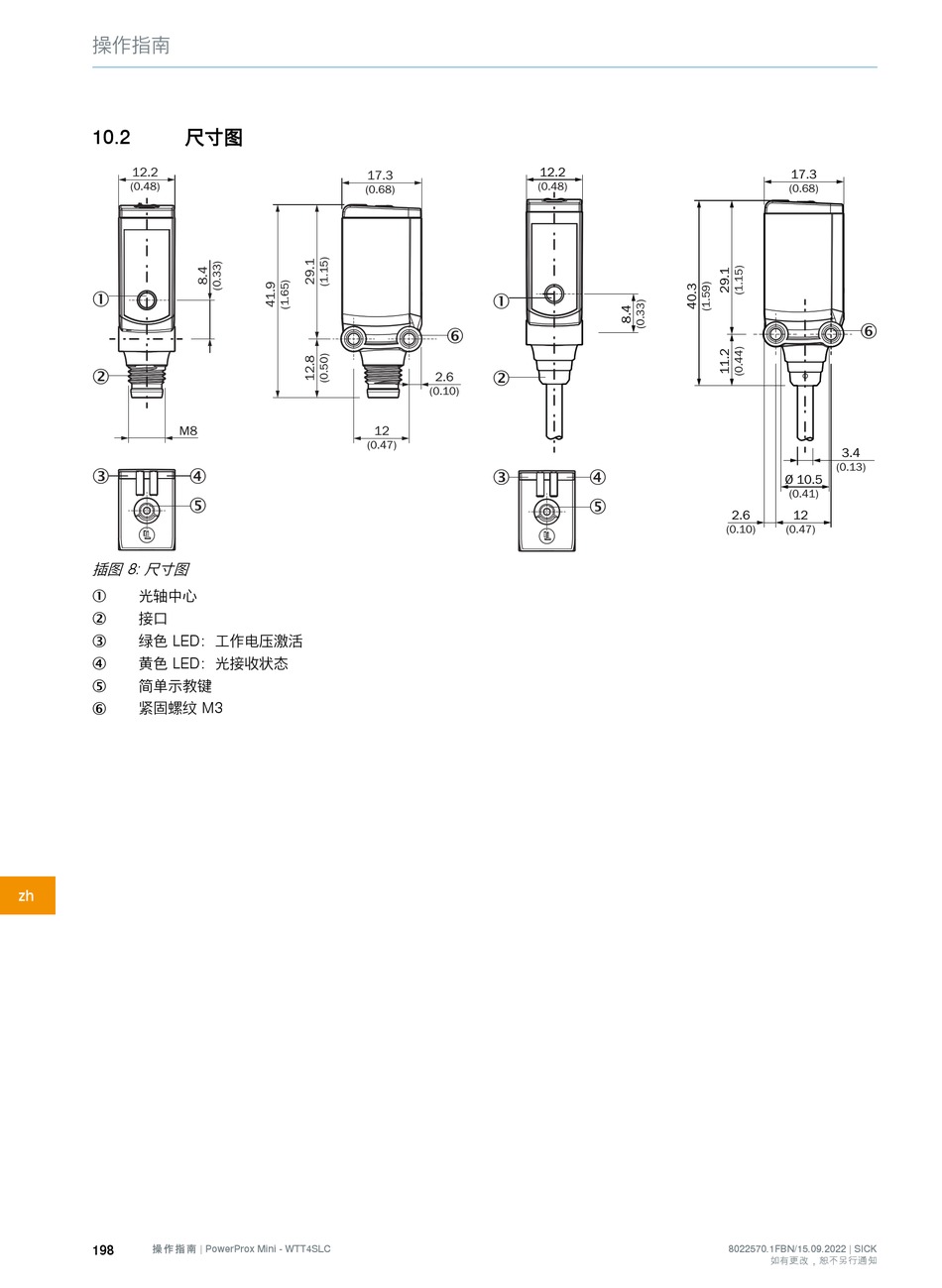

插图 8: 尺寸图
光轴中心
1
接口
2
绿色 LED：工作电压激活
3
黄色 LED：光接收状态
4
简单示教键
5
紧固螺纹 M3
6
zh
198
操 作 指 南 | PowerProx Mini - WTT4SLC
12.2
17.3
(0.48)
(0.68)
1
6
2
2.6
(0.10)
12
(0.47)
3 4
5
2.6
(0.10)
