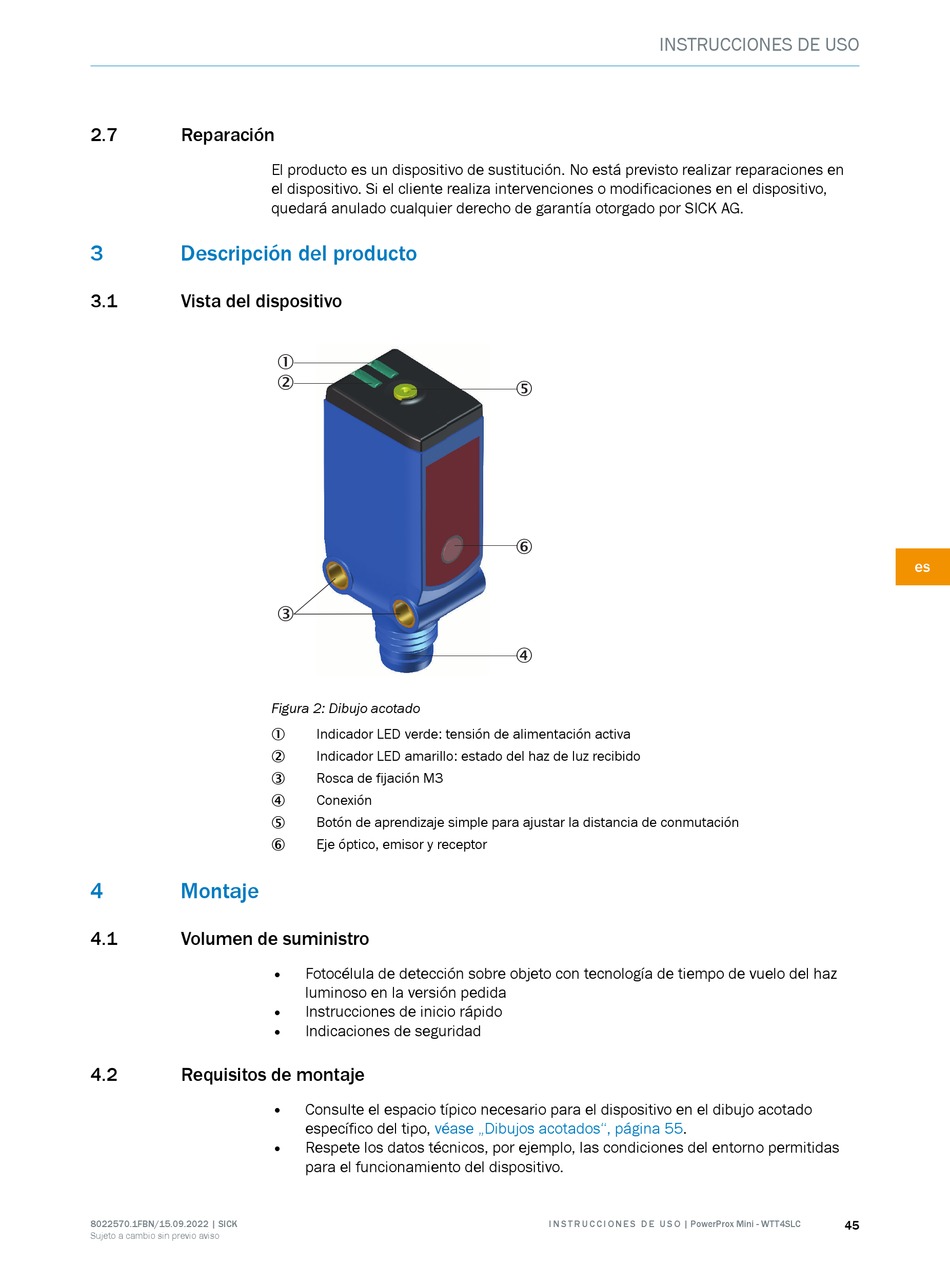

2.7 Reparación
3 Descripción del producto
3.1 Vista del dispositivo
4 Montaje
4.1

Volumen de suministro

4.2

Requisitos de montaje

8022570.1FBN/15.09.2022 | SICK
Sujeto a cambio sin previo aviso
El producto es un dispositivo de sustitución. No está previsto realizar reparaciones en
el dispositivo. Si el cliente realiza intervenciones o modificaciones en el dispositivo,
quedará anulado cualquier derecho de garantía otorgado por SICK AG.
1
2
3
Figura 2: Dibujo acotado
Indicador LED verde: tensión de alimentación activa
1
Indicador LED amarillo: estado del haz de luz recibido
2
Rosca de fijación M3
3
Conexión
4
Botón de aprendizaje simple para ajustar la distancia de conmutación
5
Eje óptico, emisor y receptor
6
• Fotocélula de detección sobre objeto con tecnología de tiempo de vuelo del haz
luminoso en la versión pedida
• Instrucciones de inicio rápido
• Indicaciones de seguridad
• Consulte el espacio típico necesario para el dispositivo en el dibujo acotado
específico del tipo, véase „Dibujos acotados", página
• Respete los datos técnicos, por ejemplo, las condiciones del entorno permitidas
para el funcionamiento del dispositivo.
