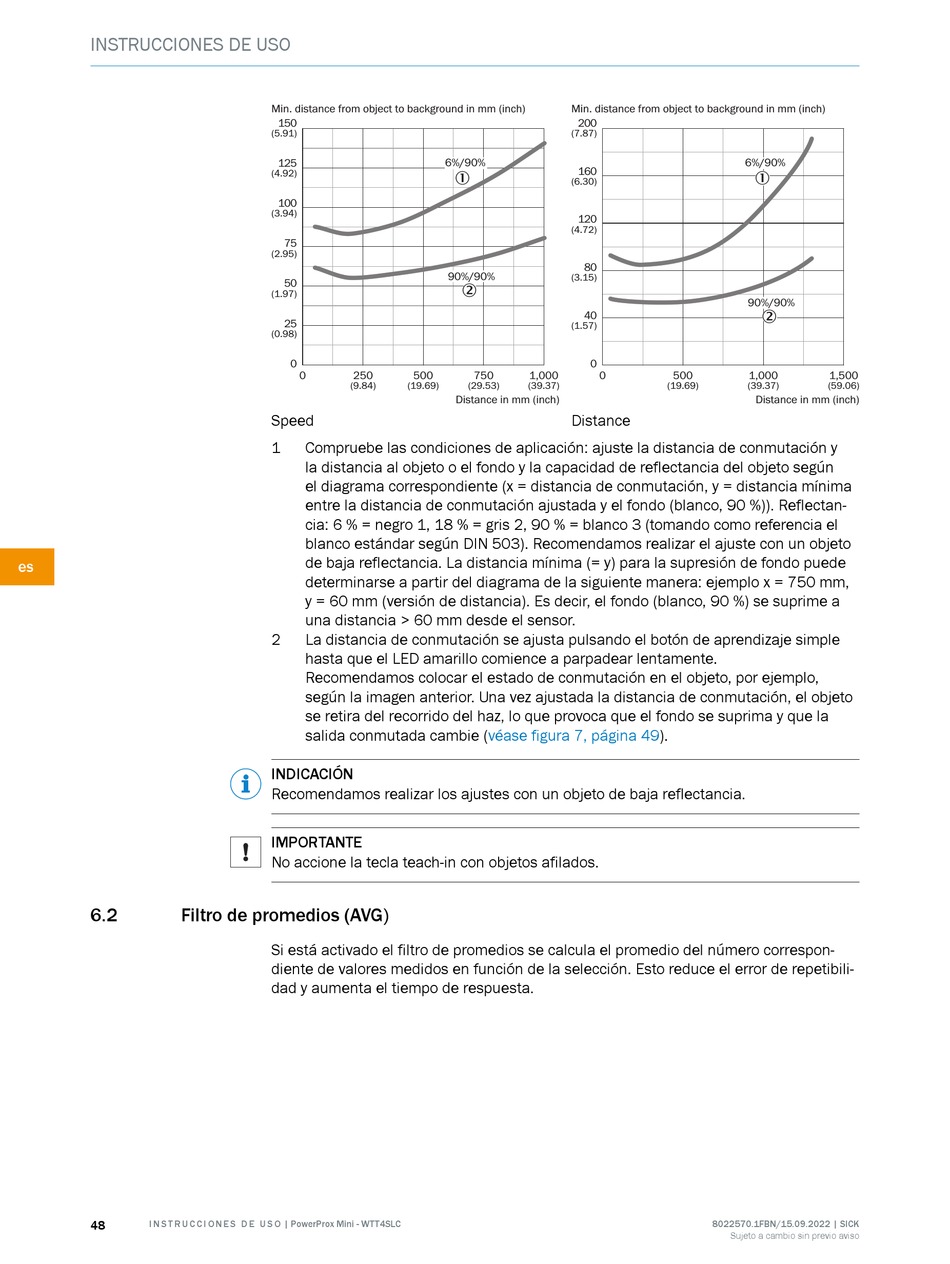

INSTRUCCIONES DE USO
es
6.2 Filtro de promedios (AVG)
48 I N S T R U C C I O N E S D E U S O | PowerProx Mini - WTT4SLC
Min. distance from object to background in mm (inch)
150
(5.91)
6%/90%
125
(4.92)
100
(3.94)
75
(2.95)
90%/90%
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
Speed
1 Compruebe las condiciones de aplicación: ajuste la distancia de conmutación y
la distancia al objeto o el fondo y la capacidad de reflectancia del objeto según
el diagrama correspondiente (x = distancia de conmutación, y = distancia mínima
entre la distancia de conmutación ajustada y el fondo (blanco, 90 %)). Reflectan‐
cia: 6 % = negro 1, 18 % = gris 2, 90 % = blanco 3 (tomando como referencia el
blanco estándar según DIN 503). Recomendamos realizar el ajuste con un objeto
de baja reflectancia. La distancia mínima (= y) para la supresión de fondo puede
determinarse a partir del diagrama de la siguiente manera: ejemplo x = 750 mm,
y = 60 mm (versión de distancia). Es decir, el fondo (blanco, 90 %) se suprime a
una distancia > 60 mm desde el sensor.
2 La distancia de conmutación se ajusta pulsando el botón de aprendizaje simple
hasta que el LED amarillo comience a parpadear lentamente.
Recomendamos colocar el estado de conmutación en el objeto, por ejemplo,
según la imagen anterior. Una vez ajustada la distancia de conmutación, el objeto
se retira del recorrido del haz, lo que provoca que el fondo se suprima y que la
salida conmutada cambie
INDICACIÓN
Recomendamos realizar los ajustes con un objeto de baja reflectancia.
IMPORTANTE
No accione la tecla teach-in con objetos afilados.
Si está activado el filtro de promedios se calcula el promedio del número correspon‐
diente de valores medidos en función de la selección. Esto reduce el error de repetibili‐
dad y aumenta el tiempo de respuesta.
Min. distance from object to background in mm (inch)
200
(7.87)
160
1
(6.30)
120
(4.72)
80
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
Distance
(véase figura 7, página
6%/90%
1
90%/90%
2
500 1,000
(19.69) (39.37)
Distance in mm (inch)
49).
8022570.1FBN/15.09.2022 | SICK
Sujeto a cambio sin previo aviso
1,500
