5
MONTAGE
34 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
Das Ende mit der Anschlussleitung muss bei beiden Geräten in dieselbe Richtung
b
zeigen.

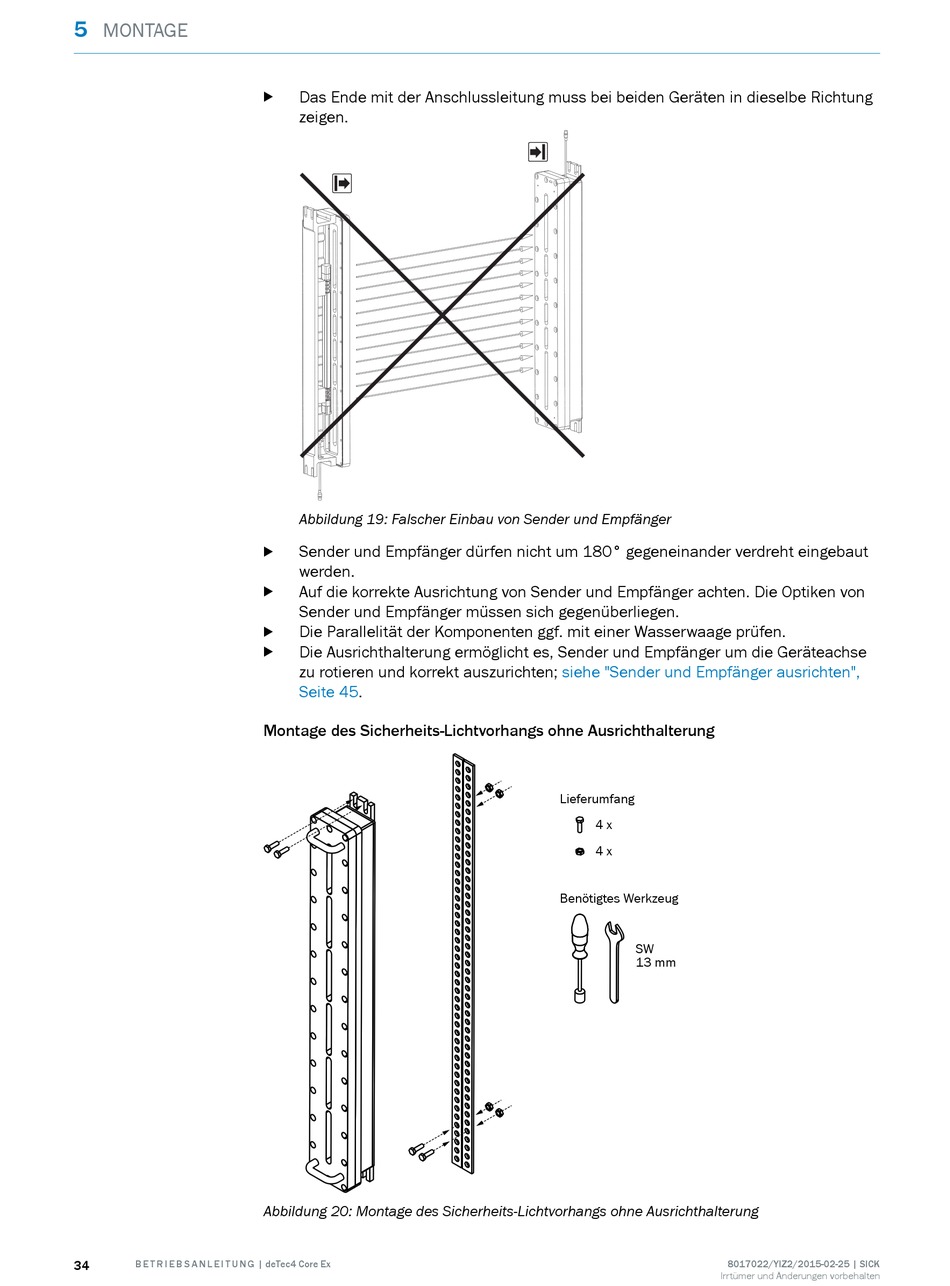

Abbildung 19: Falscher Einbau von Sender und Empfänger
Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
b
werden.
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen.
Die Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
b
Die Ausrichthalterung ermöglicht es, Sender und Empfänger um die Geräteachse
b
zu rotieren und korrekt auszurichten;
Seite 45.

Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung

Abbildung 20: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung
siehe "Sender und Empfänger ausrichten",
Lieferumfang
4 x
4 x
Benötigtes Werkzeug
SW
13 mm
